| 是否提供加工定制 | 否 | 品牌 | TAMAGAWA |
| 产品类型 | 单相异步电动机 | 型号 | EXMK299-M系列 |
| 极数 | 6极 | 额定功率 | 1（kW） |
| 额定电压 | 220（V） | 额定转速 | 1（rpm） |
| 产品认证 | ce |

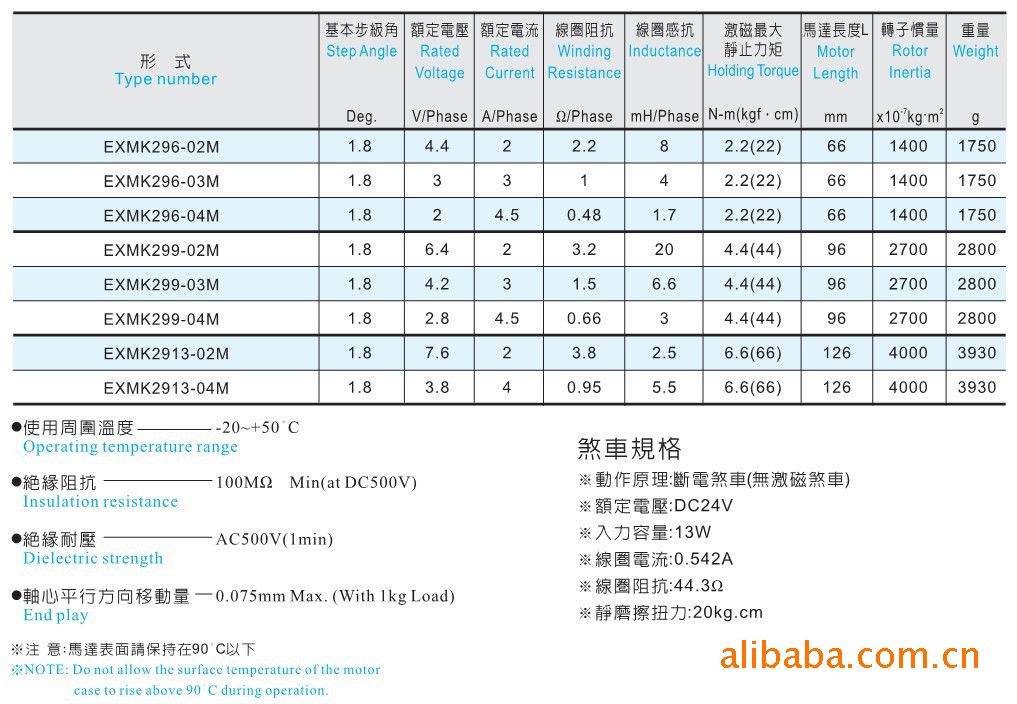

| 形式 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁***大静止力矩 | 马达长度L | 转子惯量 | 重量g |
| EXMK296-02M | 1.8 | 4.4 | 2 | 2.2 | 8 | 2.2(22) | 66mm | 1400 | 1750 |
| EXMK296-03M | 1.8 | 3 | 3 | 1 | 4 | 2.2(22) | 66mm | 1400 | 1750 |
| EXMK296-04M | 1.8 | 2 | 4.5 | 0.48 | 1.7 | 2.2(22) | 66mm | 1400 | 1750 |
| EXMK299-02M | 1.8 | 6.4 | 2 | 3.2 | 20 | 4.4(44) | 96mm | 2700 | 2800 |
| EXMK299-03M | 1.8 | 4.2 | 3 | 1.5 | 6.6 | 4.4(44) | 96mm | 2700 | 2800 |
| EXMK299-04M | 1.8 | 2.8 | 4.5 | 0.66 | 3 | 4.4(44) | 96mm | 2700 | 2800 |
| EXMK2913-02M | 1.8 | 7.6 | 2 | 3.8 | 2.5 | 6.6(66) | 126mm | 4000 | 3930 |
| EXMK2913-04M | 1.8 | 3.8 | 4 | 0.95 | 5.5 | 6.6(66) | 126mm | 4000 | 3930 |
*使用周围温度--【-20-+50°C】 *绝缘阻抗---100MΩMin *绝缘耐压--AC500V *轴心平行方向移动量--0.075mm

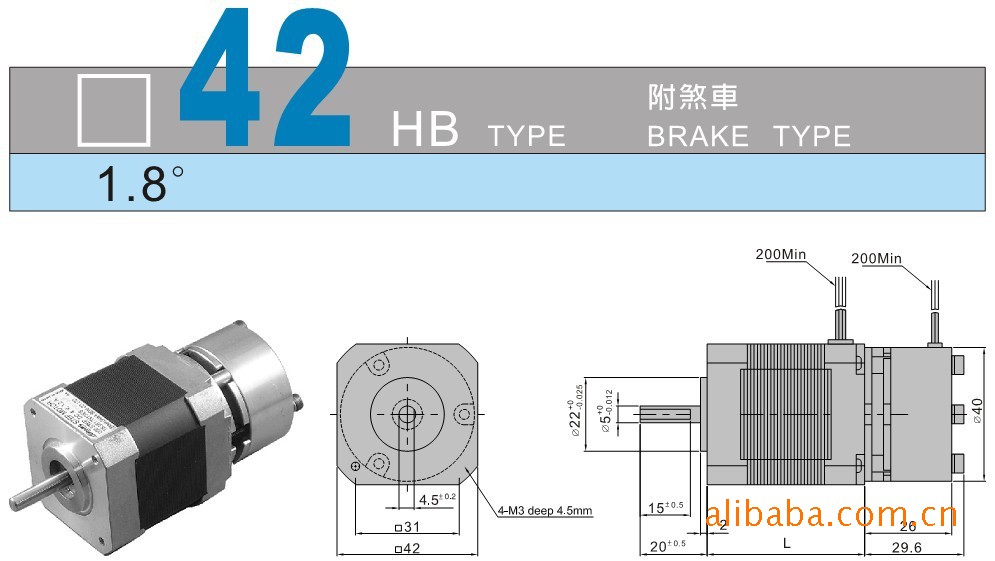

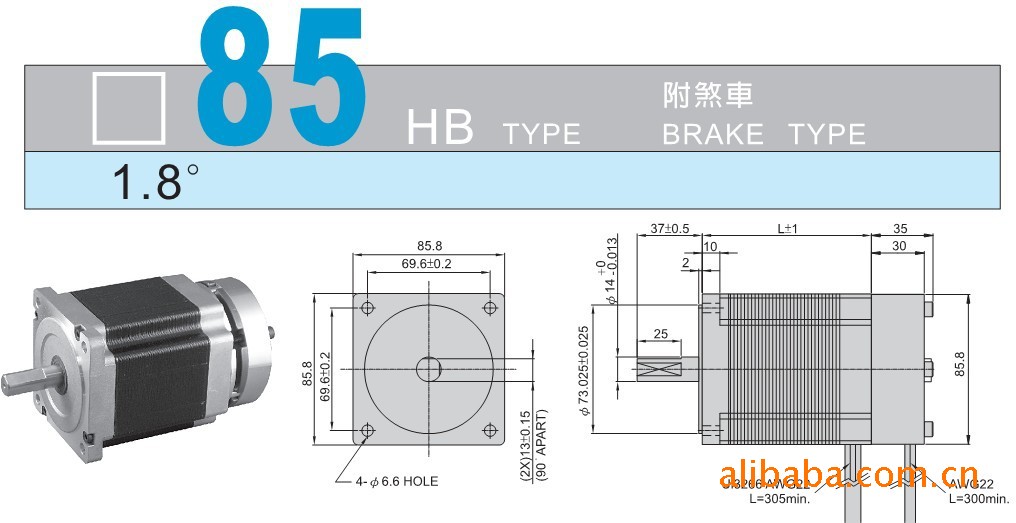

刹车规格
*动作原理：断电刹车(无激磁刹车) *额定电压：DC24V *入力容量：13W *线圈电流：0.542A *线圈阻抗：44.3Ω *静摩擦扭力： **注意：马达表面请保持在90°C以下！
下
！
1.8

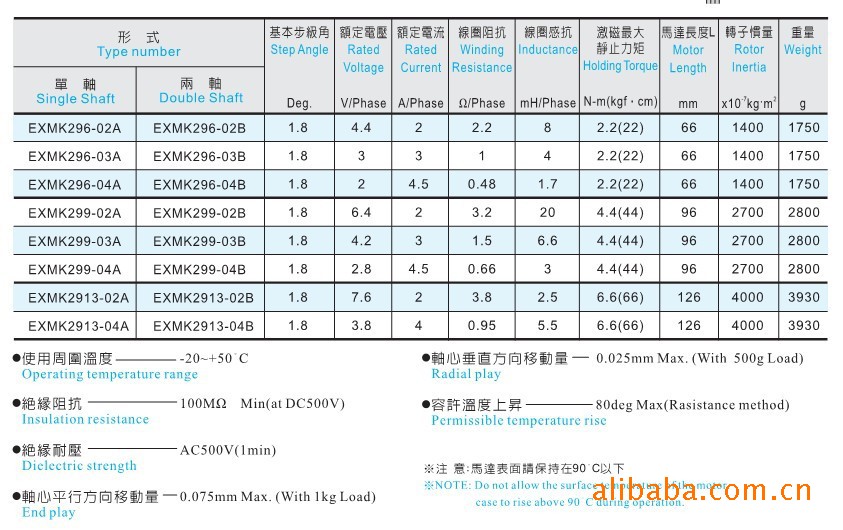

| 单轴 | 两轴 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁***大静止力矩 | 马达长度L | 转子惯量 | 质量 |
| EXMK296-02A | EXMK296-02B | 1.8 | 4.4 | 2 | 2.2 | 8 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK296-03A | EXMK296-03B | 1.8 | 3 | 3 | 1 | 4 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK296-04A | EXMK296-04B | 1.8 | 2 | 4.5 | 0.48 | 1.7 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK299-02A | EXMK299-02B | 1.8 | 6.4 | 2 | 3.2 | 20 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK299-03A | EXMK299-03B | 1.8 | 4.2 | 3 | 1.5 | 6.6 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK299-04A | EXMK299-04B | 1.8 | 2.8 | 4.5 | 0.66 | 3 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK2913-02A | EXMK2913-02B | 1.8 | 7.6 | 2 | 3.8 | 2.5 | 6.6(66) | 126mm | 4000 | 3930g |
| EXMK2913-04A | EXMK2913-04B | 1.8 | 3.8 | 4 | 0.95 | 5.5 | 6.6(66) | 126mm | 4000 | 3930g |
| TS3653N3E9 | TS3653N13E9 | 1.8 | 3 | 3 | 1 | 1.6 | 1.35(13.5) | 76mm | 430 | 1000g |
| TS3653N84 | 1.8 | 2.8 | 4 | 0.7 | 1.4 | 1.8(18) | 84mm | 520 | 1300g |
*使用周围温度-20-+50°C *轴心垂直方向移动量0.025mmMax. *绝缘阻抗100MΩ *容许温度上升80degMax *绝缘耐压AC500V *轴心平行方向移动量0.075mmMax.
1.8
| 单轴 | 两轴 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁***大静止力矩 | 马达长度L | 转子惯量 | 质量 |
| EXMK296-02A | EXMK296-02B | 1.8 | 4.4 | 2 | 2.2 | 8 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK296-03A | EXMK296-03B | 1.8 | 3 | 3 | 1 | 4 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK296-04A | EXMK296-04B | 1.8 | 2 | 4.5 | 0.48 | 1.7 | 2.2(22) | 66mm | 1400 | 1750g |
| EXMK299-02A | EXMK299-02B | 1.8 | 6.4 | 2 | 3.2 | 20 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK299-03A | EXMK299-03B | 1.8 | 4.2 | 3 | 1.5 | 6.6 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK299-04A | EXMK299-04B | 1.8 | 2.8 | 4.5 | 0.66 | 3 | 4.4(44) | 96mm | 2700 | 2800g |
| EXMK2913-02A | EXMK2913-02B | 1.8 | 7.6 | 2 | 3.8 | 2.5 | 6.6(66) | 126mm | 4000 | 3930g |
| EXMK2913-04A | EXMK2913-04B | 1.8 | 3.8 | 4 | 0.95 | 5.5 | 6.6(66) | 126mm | 4000 | 3930g |
| TS3653N3E9 | TS3653N13E9 | 1.8 | 3 | 3 | 1 | 1.6 | 1.35(13.5) | 76mm | 430 | 1000g |
| TS3653N84 | 1.8 | 2.8 | 4 | 0.7 | 1.4 | 1.8(18) | 84mm | 520 | 1300g |
*使用周围温度-20-+50°C *轴心垂直方向移动量0.025mmMax. *绝缘阻抗100MΩ *容许温度上升80degMax *绝缘耐压AC500V *轴心平行方向移动量0.075mmMax.
1.8
| 单轴 | 两轴 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁***大静止力矩 | 马达长度L | 转子惯量 | 质量 |
| TS3653N1E1 | TS3653N11E1 | 1.8 | 5.2 | 1 | 5.2 | 5.4 | 0.39(3.9) | 39mm | 120 | 450g |
| TS3653N1E2 | TS3653N11E2 | 1.8 | 2.8 | 2 | 1.4 | 1.4 | 0.39(3.9) | 39mm | 120 | 450g |
| TS3653N1E3 | TS3653N11E3 | 1.8 | 1.9 | 3 | 0.63 | 0.6 | 0.39(3.9) | 39mm | 120 | 450g |
| TS3653N2E4 | TS3653N12E4 | 1.8 | 7.2 | 1 | 7.2 | 11 | 0.9(9) | 54mm | 260 | 700g |
| TS3653N2E5 | TS3653N12E5 | 1.8 | 3.6 | 2 | 1.8 | 2.5 | 0.9(9) | 54mm | 260 | 700g |
| TS3653N2E6 | TS3653N12E6 | 1.8 | 2.3 | 3 | 0.75 | 1.2 | 0.9(9) | 54mm | 260 | 700g |
| TS3653N3E7 | TS3653N13E7 | 1.8 | 8.2 | 1 | 8.2 | 14 | 1.35(13.5) | 76mm | 430 | 1000g |
| TS3653N3E8 | TS3653N13E8 | 1.8 | 4.5 | 2 | 2.25 | 3.6 | 1.35(13.5) | 76mm | 430 | 1000g |
| TS3653N3E9 | TS3653N13E9 | 1.8 | 3 | 3 | 1 | 1.6 | 1.35(13.5) | 76mm | 430 | 1000g |
| TS3653N84 | 1.8 | 2.8 | 4 | 0.7 | 1.4 | 1.8(18) | 84mm | 520 | 1300g |
*使用周围温度-20-+50°C *轴心垂直方向移动量0.025mmMax. *绝缘阻抗100MΩ *容许温度上升80degMax *绝缘耐压AC500V *轴心平行方向移动量0.075mmMax.
1.8
| 单轴 | 两轴 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁***大静止力矩 | 马达长度L | 转子惯量 | 质量 |
| TS3617N1E1 | TS3617N11E1 | 1.8 | 4.0 | 0.95 | 4.2 | 2.8 | 0.16(1.6) | 33mm | 35 | 200g |
| TS3617N1E2 | TS3617N11E2 | 1.8 | 9.6 | 0.4 | 24 | 15 | 0.16(1.6) | 33mm | 35 | 200g |
| TS3617N1E3 | TS3617N11E3 | 1.8 | 12.0 | 0.3 | 40 | 22 | 0.16(1.6) | 33mm | 35 | 200g |
| TS3617N2E4 | TS3617N12E4 | 1.8 | 4.0 | 1.2 | 3.3 | 3.6 | 0.26(2.6) | 39mm | 54 | 240g |
| TS3617N2E5 | TS3617N12E5 | 1.8 | 6.4 | 0.8 | 8 | 7.6 | 0.26(2.6) | 39mm | 54 | 240g |
| TS3617N2E6 | TS3617N12E6 | 1.8 | 12 | 0.4 | 30 | 30 | 0.26(2.6) | 39mm | 54 | 240g |
| TS3617N2E7 | TS3617N12E7 | 1.8 | 24 | 0.2 | 120 | 106 | 0.26(2.6) | 39mm | 54 | 240g |
| TS3617N3E8 | TS3617N13E8 | 1.8 | 4.0 | 1.2 | 3.3 | 3 | 0.32(3.2) | 47mm | 68 | 310g |
| TS3617N3E9 | TS3617N13E9 | 1.8 | 7.2 | 0.8 | 9 | 9.5 | 0.32(3.2) | 47mm | 68 | 310g |
| TS3617N3E10 | TS3617N13E10 | 1.8 | 12 | 0.4 | 30 | 29 | 0.32(3.2) | 47mm | 68 | 310g |
*使用周围温度-20-+50°C *轴心垂直方向移动量0.025mmMax. *绝缘阻抗100MΩ *容许温度上升80degMax *绝缘耐压AC500V *轴心平行方向移动量0.075mmMax.
多摩川TAMAGAWA
两相1.8度步进电机
法兰为20MM的产品TS3692N1,N11;TS3692N41,N51;TS3692N2,N12;TS3692N42,N52;
法兰为28MM的产品TS3641N1E1，N11E1；TS3641N1E2，N11E2；TS3641N2E3，N12E3
法兰为35MM的产品TS3214N12，TS3214N13；TS3214N15；TS3214N16；
法兰为39MM的产品0.45度TS3216；TS3216N1；0.9度产品TS3166；TS3166N17；TS3166N18；
TS3166N20；1.8度产品TS3139N11；TS3139N13；
法兰为42MM的产品TS3617N1E1，N11E1；TS3617N1E2，N11E2；TS3617N1E3，N11E3；
TS3617N2E4，N12E4；TS3617N2E5，N12E5；TS3617N2E6，N12E6；TS3617N2E7，N12E7；
TS3617N3E8，N13E8；TS3617N3E9，N13E9；TS36617N3E10，N13E10；
法兰为42MM的高扭矩产品TS3617N502，N602；TS3617N503，N603；TS3617N504，N604；
直径为46MM的产品0.9度TS3218；TS3218N5；1.8度的TS3218N35；
法兰为50MM的高扭矩产品TS3621N1，N11；TS3621N2，N12；
法兰为56.4MM的产品0.9度TS3090N14；TS3090N6；1.8度：TS3103N2E9；TS3103N1E13；
TS3103N255；TS3103N40；TS3103N3E1；TS3103N3E2；TS3103N290；TS3103N4E11；TS3103N4E12
法兰为56.4MM的同扭矩产品：0.9度TS3690N1E1，N11E1；TS3690N1E2，N11E2；TS3690N1E3，N11E3；
TS3690N2E4，N12E4；TS3690N2E5，N12E5；TS3690N2E6，N12E6；TS3690N2E7，N12E7；
TS3690N3E8，N13E8；TS3690N3E9，N13E9；
1.8度产品：TS3653N131，N11E1；TS3653N1E2，N11E2；TS3653N1E3，N11E3；
TS3653N2E4，N12E4；TS3653N2E5，N12E5；TS3653N2E6，N12E6；
TS3653N3E7，N13E7；TS3653N3E8，N13E8；TS3653N3E9，N13E9；TS3653N4E12，N14E12；
法兰为60MM高扭矩产品：TS3606N1E1，N11E1；TS3606N1E2，N11E2；TS3606N1E3，N11E3；
TS3606N2E4，N12E4；TS3606N2E5，N12E5；TS3606N2E6，N12E6；TS3606N3E7，N13E7；
TS3606N3E8，N13E8；TS3606N3E9，N13E9；TS3606N4E10，N14E10；TS3606N4E11，N14E11；TS3606N4E12，N14E12；
法兰为82.6MM产品：TS3134N316；TS3134N52；TS3134N317；TS3134N1E2；TS3134N319；TS3134N2E8；
法兰为86MM高扭矩产品：TS3684N1E3，N11E3；TS3684N2E6，N12E6；TS3684N3E8，N13E8；
两相步进电机驱动器：
2035O；AU9110；AU9114；
台湾大内EXTION的两相步进电机驱动器型号有：
EXD2015,EXD2015M,EXD2020M-N,EXD2040M,EXD2060M,EXD2120N；
多摩川TAMAGAWA0.72度五相混合式步进电机
法兰为20MM的产品：TS3682N1，N11；TS3682N41；N51；TS3682N2，N12；TS3682N42，N52；
法兰为24MM的产品：TS3664N1E1，N11E1；TS3664N1E2，N11E2；TS3664N2E3，N12E3；TS3664N2E4，N12E4；
法兰为42MM的产品：TS3667N1E1，N11E1；TS3667N1E2，N11E2；TS3667N1E3，N11E3；
TS3667N2E4，N12E4；TS3667N2E5，N12E5；TS3667N2E6，N12E6；TS3667N3E7，N13E7；TS3667N3E8，N13E8；
法兰为60MM的产品：TS3624N1E1，N11E1；TS3624N1E2，N11E2；TS3624N2E3，N22E3；TS3624N2E4，N22E4；
TS3624N3E5，N23E5；TS3624N3E6，N23E6；
法兰为86MM的产品：TS3630N1E1，N11E1；TS3630N1E2，N11E2；TS3630N2E3，N22E3；
TS3630N2E4，N22E4；TS3630N3E5，N23E5；TS3630N1306；TS3630N1303E9；TS3630N1309E5；
多摩川TAMAGAWA五相步进电机驱动器：
AU9112，AU9226N1，AU9118N1，AU9119N1，AU9116N1，AU9267，AU9151N1，AU9235。
MELEC（FUJISAN）驱动器：AUDB-5420,AUDB-5432；DB-2620A；AUDB-2620A；DB-5420
台湾大内EXTION驱动器：EXD5014N,EXD5014M,EXD5114,EXD5314,EXD5114M,EXD5314E,EXD5214M,EXD5314M,等等
台湾大内(EXTION)控制器:EXG1010C,EXG1010D-5,EXD1010D-2M,EXC60S,DB60S,DW60S,EX***00P,SUPER-INC,EXC1060,EXG1020(P),EXG1020(P)-2M
