| 是否提供加工定制 | 否 | 品牌 | 日本FUJISAN |
| 型号 | AUDB-2620A | 用途 | 二相混合式步进电机驱动器 |
| 产品认证 | CCC |

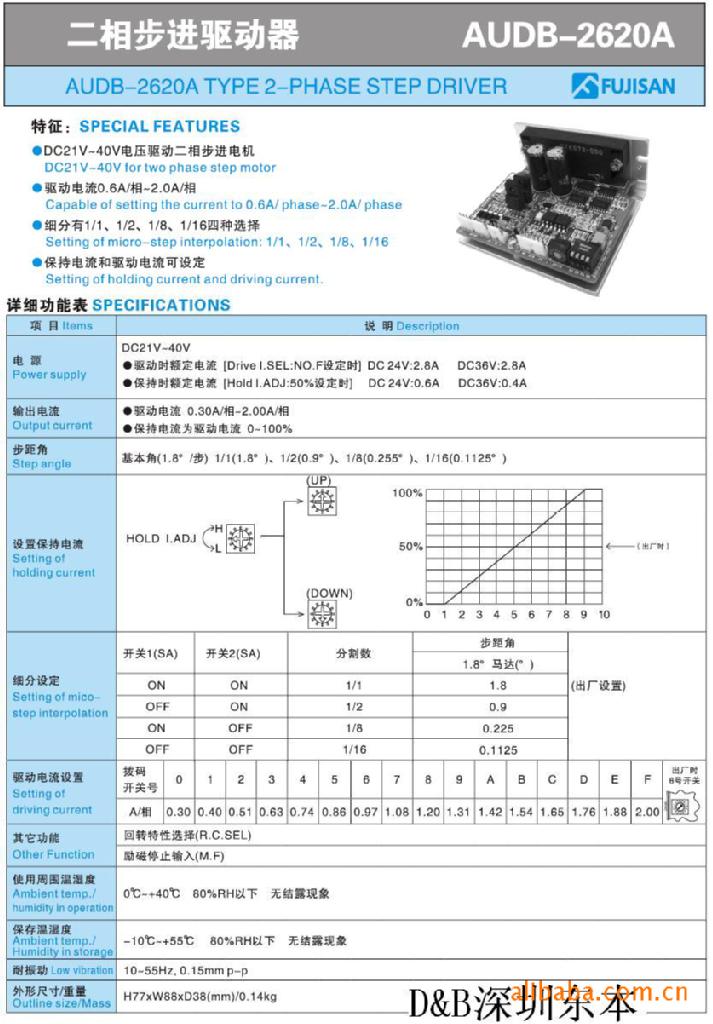

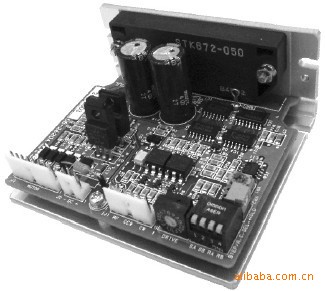

日本MELEC品牌
二相混合式步进电机驱动器
特点：
*DC21V-40V电压驱动；
*驱动相电流0.6A/相-2.0A/相；
*细分数有1/1、1/2、1/8、1/16四种选择；
*保持电流和驱动电流可单调设定；
*输入信号为：双脉冲输入方向（CW、CCW）光耦合器输入。
电源：DC21V-40V =驱动时额定电流（drive l.sel:no.f设定时）DC 24V:2.8A DC36V:2.8A
=保持时额定电流（hold l.adj:50%设定时） DC 24V:0.6A DC36V:0.4A
输出电流：=驱动电流 0.3A/相-2.00A/相
=保持电流为驱动电流0-100%
步距角： 基本角（1.8°/步）1/1（1.8°）.1/2（0.9°）.1/8（0.255°）.1/16（0.1125°）
设置保持电流：
细分设定：开关1（SA） 开关2（SA） 分割数 步进角
ON ON 1/1 1.8°
OFF ON 1/2 0.9°
ON OFF 1/8 0.225°
OFF OFF 1/16 0.1125°
驱动电流设置：拨码开关号 0 1 2 3 4 5 6 7 8 9 A B C D E F
A/相 0.30 0.40 0.51 0.63 0.74 0.86 0.97 1.08 1.20 1.31 1.42 1.54 1.65 1.76 1.88 2.00

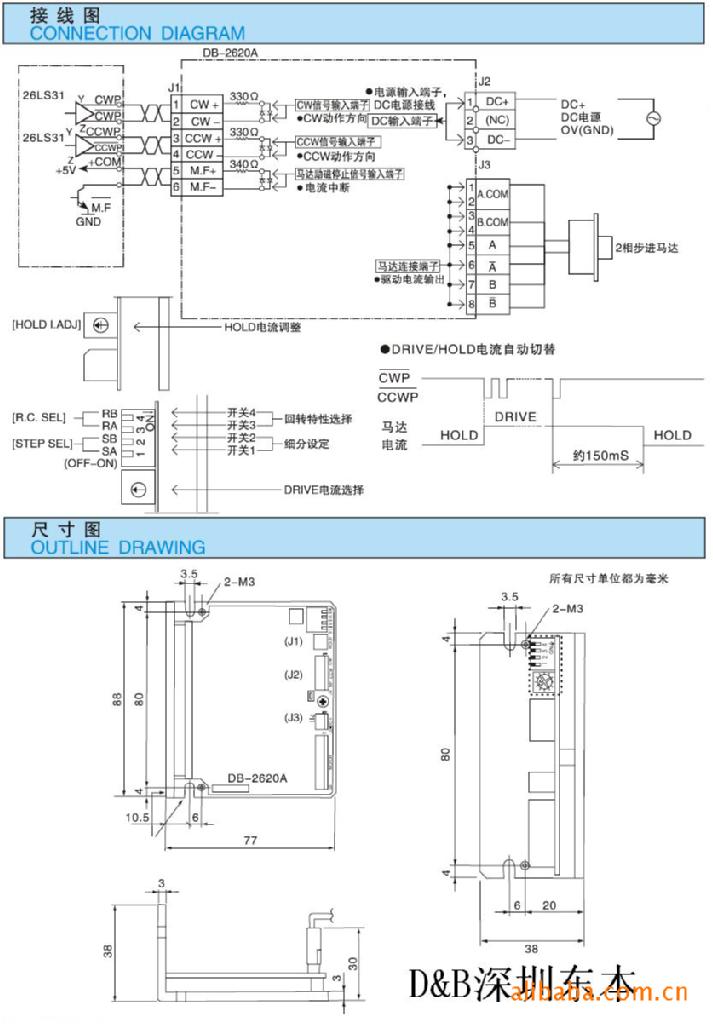

其他功能：回转特性选择【R.C.SEL】 励磁停止输入【M.F】
使用周围温湿度：0°C--+40°C 80%RH以下 无结露现象
保存温湿度： -10°C--+55°C 80%RH以下 无结露现象
耐振动：10-55Hz. 0.15mmp-p
外形尺寸/重量：H77*W88*D38(mm)0.14kg
深圳市东本工业自动化设备有限公司提供资料，欢迎来电咨询：0755-25548660 网址：
FUJISAN品牌(日本产）
二相混合式步进电机驱动器
特点：
*DC21V-40V电压驱动；
*驱动相电流0.6A/相-2.0A/相；
*细分数有1/1、1/2、1/8、1/16四种选择；
*保持电流和驱动电流可单调设定；
*输入信号为：双脉冲输入方向（CW、CCW）光耦合器输入。
电源：DC21V-40V =驱动时额定电流（drive l.sel:no.f设定时）DC 24V:2.8A DC36V:2.8A
=保持时额定电流（hold l.adj:50%设定时） DC 24V:0.6A DC36V:0.4A
输出电流：=驱动电流 0.3A/相-2.00A/相
=保持电流为驱动电流0-100%
步距角： 基本角（1.8°/步）1/1（1.8°）.1/2（0.9°）.1/8（0.255°）.1/16（0.1125°）
设置保持电流：
细分设定：开关1（SA） 开关2（SA） 分割数 步进角
ON ON 1/1 1.8°
OFF ON 1/2 0.9°
ON OFF 1/8 0.225°
OFF OFF 1/16 0.1125°
驱动电流设置：拨码开关号 0 1 2 3 4 5 6 7 8 9 A B C D E F
A/相 0.30 0.40 0.51 0.63 0.74 0.86 0.97 1.08 1.20 1.31 1.42 1.54 1.65 1.76 1.88 2.00
其他功能：回转特性选择【R.C.SEL】 励磁停止输入【M.F】
使用周围温湿度：0°C--+40°C 80%RH以下 无结露现象
保存温湿度： -10°C--+55°C 80%RH以下 无结露现象
耐振动：10-55Hz. 0.15mmp-p
外形尺寸/重量：H77*W88*D38(mm)0.14kg
