DZS–10B系列***中间继电器
1 用途
DZS–10B系列中间继电器用于各种保护和自动控制回路中，以增加保护和控制线路的触点数量和触点容量。
DZS–11B、13B为动作***，DZS–12B、14B为返回***继电器。DZS–15B、16B为电压***动作和电流保持的继电器。
DZS–11B、12B、13B、14B的线圈线径已改为0.09mm以上，满足原电力部反事故措施要求。
2 结构和工作原理
继电器采用JK–1型壳体，外形尺寸及开孔图见附录，内部端子接线图见图1。
继电器分为动作***和返回***两种。在继电器线圈上面或下面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作***或返回***。

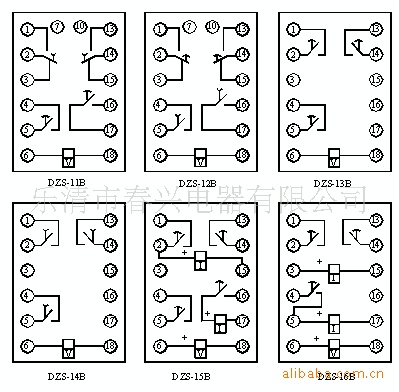

图1 内部端子接线图
3 技术要求
3.1 继电器的额定技术数据见表1，触点形式见表2：
3.2 动作电压不大于70％额定电压，返回电压不小于2％额定电压，（返回***继电器此项不要求）。
3.3 动作***在额定电压下不小于0.06s。
3.4 返回***，在通电时间不小于0.5s然后断开电源，其返回时间不小于0.4s，不大于3秒。
3.5 功率消耗：在额定电压下不大于5W。DZS–15B、16B电压绕组不大于35W，电流绕组不大于3W。
3.6 触点断开容量：
在电压不超过220V，电流不超过1A的直流有感负荷电路（t=5×10－3s）中，断开容量为50W；在交流回路中为250VA。触点长期允许通过电流不大于5A。
3.7 继电器重量：不超过0.85kg。
表1
|
额定电压(V) |
线径(mm) |
匝数(W) |
电阻(Ω) |
|
220 |
0.09 |
29500 |
11600 |
|
110 |
0.1 |
20000 |
3000 |
|
48 |
0.15 |
10000 |
660 |
|
24 |
0.21 |
5800 |
195 |
|
12 |
0.31 |
2700 |
46 |
|
220 |
1A. 2A 4A |
15000 |
|
|
110 |
3800 |
||
|
48 |
2A. 4A. 6A |
790 |
|
|
24 |
320 |
||
|
12 |
58 |
||
表2
|
型 号 |
延 时 方式 |
触点形式 |
|
DZS–11B |
动作延时 |
二动合二转换 |
|
DZS–12B |
返回延时 |
二动合二转换 |
|
DZS–13B |
动作延时 |
三 动 合 |
|
DZS–14B |
返回延时 |
三 动 合 |
|
DZS–15B |
动作延时 |
四 动 合 |
|
DZS–16B |
三 动 合 |
4 调试方法
4.1 动触点与静触点间隙不小于2mm。动作电压应调整在额定电压的35%～70％范围内。
4.2 动合触点闭合后压力应不小于0.1N，动断触点压力不小于0.08N。
4.3 DZS–12B、14B为返回***，线圈应放在阻尼环上面。
DZS–11B、13B、15B、16B为动作***，线圈与前者位置相反。增减阻尼环片数，可获得不同***数值。
5 订货须知
订货时请指明：
a. 继电器的名称及型号；
b. 额定电压数值；
c. 订货数量；
d. 交货地址。
