DZM-4型中间继电器
1、用途：
DZM系列舌簧中间继电器主要用于继电保护和自动化装置中，作为快速的出口元件或用作扩大继电器的触点数量。
该系列产品主要由接触系统（包括电磁线圈、舌簧管）和时间加速电容、电阻组成，具有体积小、可靠性高、动作时间极快等特点，而且使用中不需要调整和清理触点。
2、结构特点：

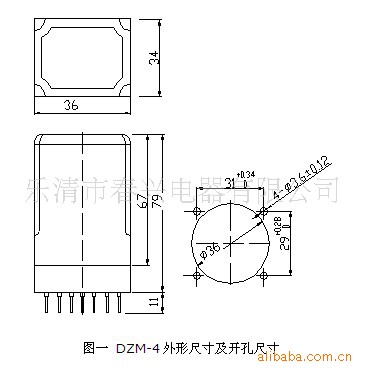

DZM-4型为插入式结构。由电磁系统、舌簧管、外壳和插头四部分组成。
|
型 号 |
触点 形式 |
额定 电压 （V） |
动作值 （V） |
返回值 （V） |
动作 时间 （ms） |
返回 时间 (ms) |
触点断开容量 |
功耗 (≤w) |
重量 (≤g) |
|
|
直流 (w) |
交流 (VA) |
|||||||||
|
DZM-4/004 |
四转换 |
220 110 48 24 |
≤70%Un |
≥5%Un |
≤15
|
≤15
|
10 |
20 |
3.5 2.5 1.5 1.5
|
200 |
|
DZM-4/400 |
四动合 |
|||||||||
|
DZM-4/202 |
二动合 二转换 |
|||||||||

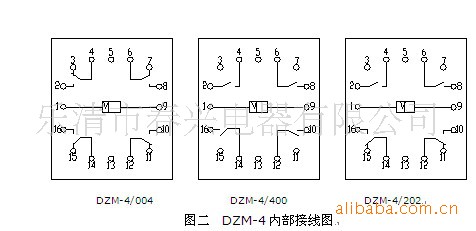

内部接线图
