DZM-3型中间继电器
1、用途：
DZM系列舌簧中间继电器主要用于继电保护和自动化装置中，作为快速的出口元件或用作扩大继电器的触点数量。
该系列产品主要由接触系统（包括电磁线圈、舌簧管）和时间加速电容、电阻组成，具有体积小、可靠性高、动作时间极快等特点，而且使用中不需要调整和清理触点。
2、结构特点：
DZM-3型为插入式结构。由电磁系统、舌簧管、外壳和插头四部分组成。DZM-3W型为卧式结构。由电磁系统、舌簧管、外壳和底板四部分组成。
|
型 号 |
触点 形式 |
额定 电压 （V） |
动作值 （V） |
返回值 （V） |
动作时间 （ms） |
返回时间 (ms) |
触点断开容量 |
功耗 (≤w) |
重量 (≤g) |
|
|
直流 (w) |
交流 (VA) |
|||||||||
|
DZM-3 |
四转换 |
220 110 48 24 |
≤70%Un |
≥5%Un |
No≤25 Nc≤20
|
No≤20 Nc≤30
|
100 |
200 |
4 3.5 2.5 2.5 |
300 |
|
DZM-3W |
200 |
|||||||||

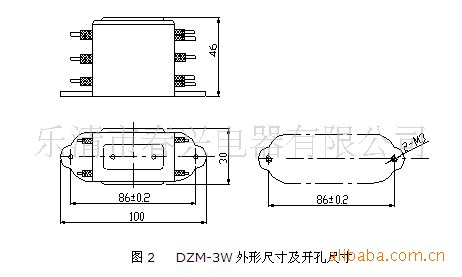

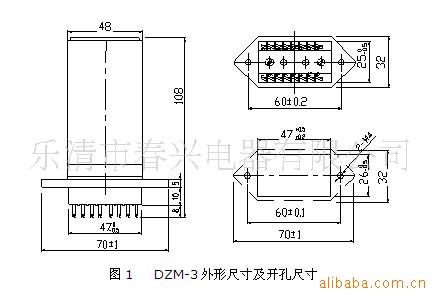

外形尺寸及开孔尺寸
内部接线图
