1. 产品概述
BF系列变压器风扇用于大中型变压器的冷却系统，它是依据机械行业标准JB/T9642-1999《变压器风扇》等标准设计制造的， 具有噪声低、效率高、防护分级高、安全可靠等特点.
变压器风扇由：由单级轴流式叶轮和电动机构成。电动机采用低噪声轴承，电动机外壳防护分级为IP55，适用于户外使用、纯铜电机。叶片为等厚板形和机翼形。
技术参数：
技术参数：
|
型 号 Type |
叶轮直径 mm |
同步转速 |
风量 m3/h |
全压 Pa |
电流 A |
电压 V |
频率 Hz |
功率 kW |
噪声 dB(A) |
|
BF-5Q4 |
Φ500 |
1500 |
5600 |
144 |
1.24 |
380 |
50 |
0.40 |
75 |
|
BF-5H4 |
Φ500 |
1500 |
5600 |
144 |
1.24 |
380 |
50 |
0.40 |
75 |
|
BF2-504 |
Φ500 |
1500 |
5600 |
144 |
1.10 |
380 |
50 |
0.37 |
75 |
|
BF2-5Q4 |
Φ500 |
1500 |
7000 |
185 |
1.50 |
380 |
50 |
0.55 |
75 |
|
BF2-5H4 |
Φ500 |
1500 |
7000 |
185 |
1.50 |
380 |
50 |
0.55 |
75 |

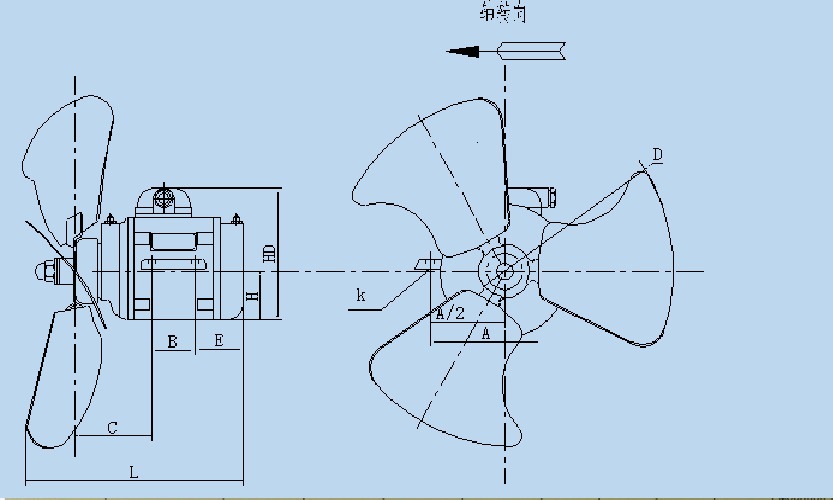

安装尺寸
|
型 号 |
A |
B |
C |
D |
E |
H |
K |
L |
HD |
|
BF -5Q4 |
170 |
50 |
102 |
φ500 |
125 |
0 |
4-φ12 |
330 |
175 |
|
BF -5H4 |
170 |
50 |
102 |
φ500 |
125 |
0 |
4-φ12 |
330 |
175 |
|
BF2-504 |
170 |
50 |
102 |
φ500 |
75 |
0 |
4-φ12 |
285 |
175 |
|
BF2-5H4 |
|||||||||
|
BF2-5H4 |
170 |
50 |
102 |
φ500 |
75 |
0 |
4-φ12 |
285 |
175 |
