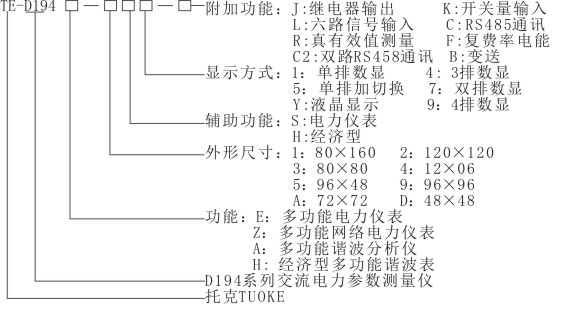

一、型号与含义
说明:1. 此型号为***新升级型号,产品可完全代替老型号(CD194, PA194, PZ194, PD194, PS194等)产品。
2. 命名意义是对产品型号中的符号所对应的不同含义作出的具体说明,用户不能随意组合,选型时参见详细的规格型号。
二、应用典型选型表
柜子类型 |
规格型号 |
面框尺寸 |
功能说明 |
备注 |
进线柜 |
TE-D194Z-2SY(液晶LCD) |
120 x 120 |
电力网络中全部电量参数; |
RS-485接口电能 |
TE-D194Z-2S4 |
||||
TE-D194E-2S4 |
||||
TE-D194Z-9SY(液晶LCD) |
96 x 96 |
|||
TE-D194Z-9S4 |
||||
TE-D194E-9S4 |
||||
TE-D194E-9SY(液晶LCD) |
||||
出线计量柜 |
TE-D194Z-9S7 |
96 x 96 |
有功、无功电能、两路电能脉冲 |
RS-485接口两路 |
TE-D194Z-9S9 |
三相电流和有功电能、两路电能脉冲 |
|||
TE-D194E-9S7 |
有功、无功电能 |
两路电能脉冲 |
||
TE-D194E-9S9 |
三相电流和有功电能 |
|||
联络柜 |
TE-D194Z-2S4 |
120 x 120 |
全部电量参数和电能,4路开关量输入 |
RS-485接口 |
三、功能比较表
仪表类型 | 功能 | ||||||||
数字 显示 |
变送 输出 |
通讯 接口 |
电能 脉冲 |
可编程 |
开关 量入 |
开关 量出 |
谐波 测量 |
复费率 电能 |
|
TE-A2000系列多功能谐波分析表 | 有 | 无 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
TE-D194H系列经济型多功能谐波表 | 有 | 可选 | 有 | 有 | 有 | 有 | 有 | 有 | 无 |
TE-D194Z系列网络电力仪表 | 有 | 可选 | 有 | 有 | 有 | 可选 | 可选 | 无 | 可选 |
TE-D194E系列多功能电力仪表 | 有 | 无 | 有 | 有 | 有 | 无 | 无 | 无 | 无 |
四、外形及开孔尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注: 1. A-水平中心间距 B-垂直中心间距 2.老款开孔92X92mm 111X111mm的表计同时也在生产,如果客户要求定此开孔的表,需特殊声明! |
