特点
◎可测量各种常用电力参数、有无功电能、谐波含量
|
|
|
◎具有数字通讯、越限报警、监视开关状态、电能 脉冲输出和模拟量变送输出等功能 |
|
|
|
|
|
|
◎可带RS485通讯接口，将仪表联接到监测中心计算机网络 |
特点
◎可测量各种常用电力参数、有无功电能、谐波含量
|
|
|
◎具有数字通讯、越限报警、监视开关状态、电能 脉冲输出和模拟量变送输出等功能 |
|
|
|
|
|
|
|
|
|
◎具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点 |
|
|
|
|
|
|
|
概 述 |
|
|
|
TE-D194H系列经济型多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量，并具有数字通讯、越限报警、监视开关状态、电能 脉冲输出和模拟量变送输出等功能。可应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。 |
|
|
|
技术指标 |
|
|
|
精度等级 |
U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 |
|
显示 |
可编程LCD或LED显示 |
|
输入测量 |
网络 |
三相三线、三相四线 |
|
电压 |
额定值 |
AC100V/A***00V(订货时说明) |
|
过负荷 |
持续：1.2倍 瞬时：电压 2倍(10秒) |
|
功 耗 |
＜1VA(每相) |
|
阻 抗 |
>300kΩ |
|
电流 |
额定值 |
AC1A/AC5A(订货时说明) |
|
过负荷 |
持续：1.2倍 瞬时：电压 10倍(5秒) |
|
功 耗 |
＜0.4VA(每相)
|
|
阻 抗 |
＜20mΩ |
|
频率 |
50/60Hz&plu***n;10% |
|
谐波 |
电压及电流总谐波含量(2-21次谐波含量) |
|
电能 |
正负有功、无功电能计量 |
|
电源 |
工作范围 |
AC、DC: 80V~270V |
|
功 耗 |
≤5VA |
|
输出模块 |
脉冲输出 |
2路电能脉冲输出，光耦继电器， 常数: 3200imp/kWh(kvarh) |
|
通讯接口 |
1路RS-485接口，MODBUS-RTU协议 |
|
输出模块 |
开关量输入 |
2路(4路)开关量输入，干节点方式 |
|
开关量输出 |
2路(4路)继电器输出 |
|
变送输出 |
4路模拟量变送输出: 0/4~20mA或0~5/10V |
|
工作条件 |
环境温度: -10~55℃，相对湿度≤93%, 无腐蚀性气体场所，海拔高度≤2500m |
|
隔离耐压 |
输入和电源>2kV, 输入和输出>1kV, 电源和输出>2kV |
|
绝缘 |
≥100MΩ |
|
外形尺寸 |
面框尺寸 |
9(96方形): 96x96mm. 2(42方形): 120x120mm. |
|
开孔尺寸 |
9(96方形): 88x88mm，2(42方形): 108x108mm |
|

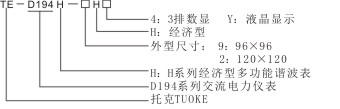

型号 |
TE-D194H-9H4 |
TE-D194H-2H4(2HY) |
TE-D194H-9HY |
|
测量显示 |
三相电压 |
● |
● |
● |
|
三相电流 |
● |
● |
● |
|
频率 |
● |
● |
● |
|
功率、功率因数 |
● |
● |
● |
|
正负有功、无功电能 |
● |
● |
● |
|
谐波 |
总谐波含量 |
总谐波含量 |
总谐波含量 |
|
电能脉冲 |
2 |
2 |
2 |
|
通讯接口 |
1 |
1 |
1 |
|
开关量输入 |
4 |
4 |
2 |
|
开关量输出 |
4 |
4 |
2 |
|
变送输出 |
2 |
4 |
|
|
显示方式 |
三排LED |
三排LED(可选LCD) |
LCD |
|
开孔尺寸 |
88x88mm |
108x108mm |
88x88mm |
|
|
|
|
订货示例 |
|
|
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例：型号: TE-D194H-9H4
输入: AC 100A/5A AC10kV/100V
电源: AC 220V
频率: 50Hz
网络: 3P3L/3P4L |
|
