AB点胶器用途广泛,适用于黑胶、SWT红胶、黄胶、AB胶、硅胶、玻璃胶、水晶胶、UV胶、快干胶、喇叭胶、厌氧胶、防磨胶、螺丝胶、矽胶、油漆、油墨、润滑油、焊锡膏、散热膏、阻泥油、助焊剂、化学试剂、环氧树脂、电解液、磁液、清水、酒精等等。

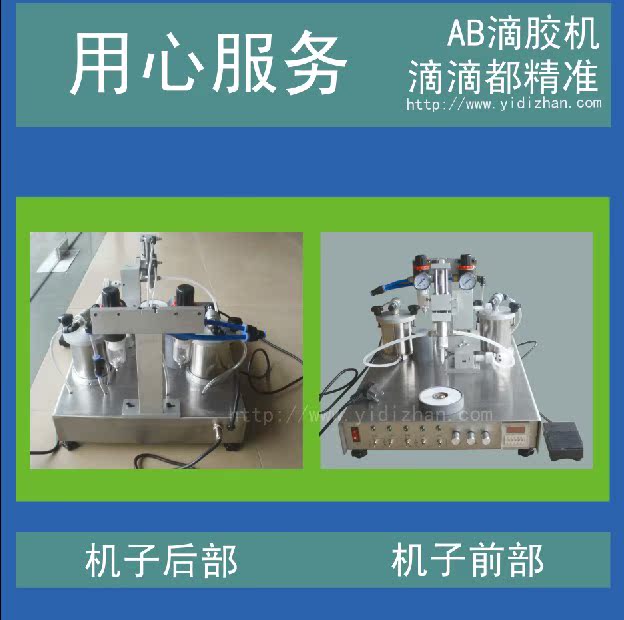

AB点胶器是本厂自行研发生产的一款半自动点胶产品,主要靠气压、出胶时间与针头大小来控制出胶量,出胶时间由高精度时间继电器控制,出胶时间可在0S-99.99H范围内任意设定,也可以用手动来控制出胶量,本机精度高、操作简单、即学即用、外形小巧。
此点胶机为双头输出,可点单组份胶水和双组份(比例1/1、1/2)胶水;可与其它配套产品灵活搭配,如此机搭配两个针筒与针头就是一台普通型点胶器,搭配两个胶桶与胶笔就相当于一台简易型打胶机。
本机自动工作时是靠时间继电器来定时的,手动工作时是靠人工来控制脚踏开关的踩压时间的长短来定时的。
机器内部设有回吸(负压)控制功能,在每次出胶完成后,电磁阀给胶桐(针筒)提供一个可调节的负压(0-0.3Mpa),可防止胶液滴漏与拉丝现象。
1.2使用需知
① 使用前请仔细阅读本说明书,以避免不必要的麻烦。
②电源连接:交流220±10%/50HZ,要求接地线良好。
③气压:0-0.7Mpa。
④使用本机应放置于一平整稳定的工作台上,应在通风、干燥、明亮、无腐蚀性气体的室内环境作业。
⑤针头与针筒(胶笔)使用一段时间后要用乙酸乙脂清洗,以免胶液堵塞导致不能出胶。
⑥点胶器配用胶桶点胶时,先拧开胶桐盖,把胶水直接倒入胶桐内,然后拧紧胶桐盖。
⑦胶桶清洗时,不能将胶桶浸泡在乙酸乙脂或甲苯内,直接浸泡会导致胶桶的密封圈腐蚀而造成胶桶漏气从而使气压不稳定,造成出胶不均匀。正确的清洗方法是用软布蘸上少许乙酸乙脂或甲苯擦拭胶桶的内壁。
⑧针筒式点胶器的灌胶方法是:先准备一个大号注射器和一根软管,把针筒的针嘴和注射器的针嘴用软管连接起来,然后注射进去,这样做可以避免因经常装卸活塞导致密封圈磨损。
- 产品介绍
2.1主要技术参数
项目 |
参数 |
型号 |
YDZ-6888AB |
外形尺寸 |
460mm×350mm×300mm |
重量 |
10kg |
电源 |
AC220V±10%/50HZ |
消耗功率 |
≤8W |
总气压 |
0.8Mpa(Max) |
出胶压力调节范围 |
0-0.8Mpa |
出胶时间调节范围 |
0-99.99S 0-99.99M 0-99.99H(倍率可设定) |
功能模式 |
手动/半自动(定量吐出) |
回吸功能 |
可调至负600毫米汞柱(Max) |
重复精度 |
±0.05% |
最高工作频率 |
600次/分钟 |
最小吐出量 |
0.01ml |
控制方式 |
脚踏开关 |
功能说明
No. |
名称 |
功能 |
1 |
时间继电器 |
调节出胶时间。 |
2 |
气压表Ⅰ |
显示输出Ⅰ气压的大小(0-0.8Mpa)。 |
3 |
气压表Ⅱ |
显示输出Ⅱ气压的大小(0-0.8Mpa)。 |
4 |
回吸调节阀Ⅰ |
调节输出Ⅰ回吸压力(负压)的大小。 |
5 |
回吸调节阀Ⅱ |
调节输出Ⅱ回吸压力(负压)的大小。 |
6 |
气压输出接口Ⅰ |
连接针筒或胶桐。 |
7 |
气压输出接口Ⅱ |
|
8 |
减压阀Ⅱ |
调节输出Ⅱ气压,顺时针为大,逆时针为小。 |
9 |
减压阀Ⅰ |
调节输出Ⅰ气压,顺时针为大,逆时针为小。 |
10 |
<
