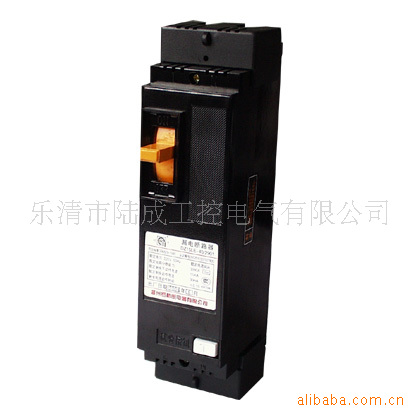

| 品牌 | LC | 型号 | DZ15LE-100/290 |
| 极数 | 1P+N | 额定频率 | 50（Hz） |
| 额定绝缘电压 | 220（V） | 脱扣器电流 | 100（A） |
| 产品认证 | ISO9001 | 安装方式 | 固定式 |
| 速度 | 普通型 | 灭弧介质 | 空气式 |
| 结构 | 塑壳式 | 操作方式 | 手动操作 |
乐清市陆成工控电气有限公司，销售***：0577-62731537手机：13968747282 ***：912300226 网址http://，1适用范围
型号及含义
表1
保护种类
配电保护用过电流脱扣器
电动机保护用过电流脱扣器
代号
1
2
正常工作条件和安装条件
DZ15LE
系列漏电断路器
3.1 安装地点的海拔不超过2000m
3.2 周围空气温度
a.周围空气温度上限不超过+40℃
b.周围空气温度24h的平均值不超过+35℃
c.周围空气温度下限不低于-5℃
3.3 大气条件
大气的相对湿度，在周围***高温度为+40℃时不超过50%， 在较低温度下可以有较高的相对湿度，
在***湿月的平均温度为+25℃时，该月月平均***大相对湿度为90%，并考虑到因温度变化发生在产品表
面上的凝露。
3.4 安装条件
安装在无冲击振动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面
的倾斜度不超过5°。
DZ 15 LE-□/□ 90 □□
四极漏电断路器的N极类别*
保护种类见表1
液压式电磁脱扣器
极数(2：二极，3：三极，4：四极)
壳架等级额定电流
特殊派生代号(电子式漏电断路器)
设计代号
塑料外壳式断路器
注*：A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合；
B型N极不安装过电流脱扣元件，且N与其它三极一起分合。
2
3
DZ15LE系列漏电断路器(以下简称漏电断路器)，适用于交流50 ，额定电压为 ，额定电
流100A的电路中，作漏电保护之用，也可用来防止因设备绝缘损坏，产生接地事故电流而引起的火灾
***。并可用来保护线路过载及短路，亦可作为线路不频繁转换之用。
