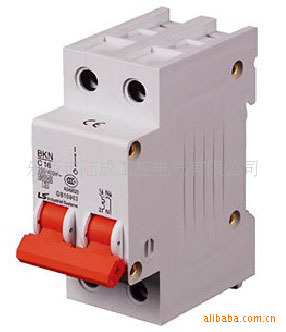

广东BKN-63小型断路器

乐清市陆成工控电气有限公司，销售***：0577-62731537           手机

      137  5775  8844       ***912300226 网址：http://
一、断路器（空气开关）常识简介
断路器，又称空气开关，也称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。目前，家庭总开关常见的有闸刀开关配瓷插***（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、***0、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用***0的空开。
二
◆产品类别：C=“相线+中性线”漏电保护断路器（一体化）；
◆分断能力：4=4500A
◆极数：5=Ph+N（宽18mm）
◆脱扣曲线（C）：保护常规负载和配电线缆
◆额定电流：10A  16A  20A  25A  32A  40A
◆额定剩余动作电流：30mA
三、基本参数
◆符合标准：GB10963/IEC60898；
◆额定电压：（AC V）：230
◆额定电流：（A）：6 ~ 32
◆分断能力：（KA）：4.5
◆极数：1P+N
◆宽度：18mm
◆脱扣特性：C
◆机械寿命：20，000次
◆接线：适用于10mm2及以下导线；
◆获得CCC认证证书
四、主要优点
断路器用于终端线路的过载与短路保护，它可同时切断相线与中性线，但中性线不提供保护功能。
五、说明要点的性能参数是有区别的，且使用场合是不同的。
1.电流等级不同。额定电流***大只有32A，而目前额定电流可达到40A；
2.接线能力不同。仅适用于10mm2及以下导线，而***大接线可达到35mm2；
3.宽度不同。的宽度为18mm，宽度为36mm。
正是由于以上参数的不同，决定了二者使用场合的不同。一般用于各分回路，而更适用于住户配电箱总进线。
六、选择断路器（空气开关）安培计算法
1匹=735W≈750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875 W 此计算法以此类推。
(1)例：3匹空调 器应选择多少A的空气开关？（220V电压）
750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
(2)例5匹空调应选择多少A的空气开关？( 380V电压)
750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)
注：空气开关在额定负载时平均操作使用寿命20000次。在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。
七、说明要点
1.微型漏电器的漏电附件动作时间，有意识的***是没有的，但是动作是有一个过程的，这个过程需要一定的时间，IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定，要求***大动作时间小于0.3秒，本产品基本上可以做到0.06秒；
2.漏电开关只有漏电保护功能，而漏电保护断路器有短路保护、过载保护和漏电保护功能；
3.采用条形码管理系统，可靠的条形码和防伪标签双***系统，双重识别，双重保护。
八、断路器（空气开关）的极性和表示方法
单极 220V 切断火线
双极 220V 火线与零线同时切断
三级 380V 三相线全部切断
四级 380V 三相火线一相零线全部切断。
九、选购安装
现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。插座回路须安装漏电保护装置，防止家用电器漏电造***身***事故。
1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。
2、照明回路一般10-16A小型断路器。
3、插座回路一般选择16-20A的漏电保护断路器。
4、空调回路一般选择16-25A小型断路器。
5、采用双极或1P+N（相线+中性线）断路器，当线路出现短路或漏电故障时，立即切断电源的相线和中性线，确保人身安全及用电设备的安全。以上选择仅供参考，每户的实际用电器功率不一样，具体选择要按电工设计为准。
