一、适用范围
适用于交流50Hz、电压至380V、直流至220V、电流至600A的配电网络中，用来分配电能和作线路及电源设备的过载、欠电压及短路保护之用，以及在正常工作条件下作不频繁分断和接通电力线路之用。 二、型号及其含义

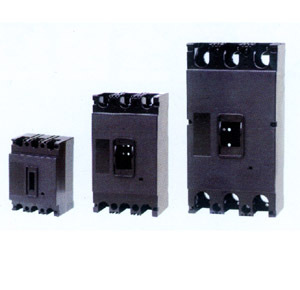

三、结构特征
绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式(装有过载保护及短路保护二种)、电磁式(装有短路保护)及热脱扣器式(装有过载保护)。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式(装有过载保护及短路保护二种)、电磁式(装有短路保护)及热脱扣器式(装有过载保护)。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式(装有过载保护及短路保护二种)、电磁式(装有短路保护)及热脱扣器式(装有过载保护)。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式(装有过载保护及短路保护二种)、电磁式(装有短路保护)及热脱扣器式(装有过载保护)。接线方式分板前、板后两种。
四、主要技术参数 1.主要技术参数 2.长***脱扣器动作特性 型号 | DZ10-100 | DZ10-250 | DZ10-600 | 额定工作电压Ue(V) | | AC 380, DC 220 | | 约定发热电流Ith(A) | 100 | 250 | 600 | 极数(P) | | 2,3 | | 脱扣器额定电流Ir(A) | 15
20 | 25,30
40,50 | 60,80
100 | 100 | 120 | 140 , 150,170
200,250, | 200,250,300,350
400,500,600 | 脱扣器电流整定值×Ir | 10 | 5~10 | 5~10或10 | 极限通断能力(KA) | DC220V,T=10&plu***n;1.5ms | 6 | 8 | 12 | 20 | 25 | AC380V,cosφ=0.5&plu***n;0.05(峰值) | 3.5 | 4.7 | 7.0 | 17.7 | 23.5 | 附件 | 分励脱扣器额定电压(V) | AC:220,380, DC:24,48,110,220 | 欠电压脱扣器额定电压(V) | AC:220,380 DC:110,220 | 电动操作机构 | AC220V,DC220V | 辅助触头 | AC220V,DC220V
***多二开,二闭 | AC380V,DC220V
***多四开,四闭 | AC380V,DC220V
***多六开,六闭 | 寿命(千次) | 电气 | 5 | 4 | 2 | 机械 | 10 | 8 | 7 | 操作频率不小于 (次/h) | 60 | 30 | 30 |
|
