在ET200M深槽安装导轨上zui多可以安装多少个ET200M有源总线模板？
推荐文档: 新手必读！
文献
涉及产品
ET200M深槽安装导轨上可以安装上的ET200M有源总线模板数量取决于以下几点：
安装导轨的长度
西门子直流调速器代理商 西门子直流调速器代理商
安装导轨紧固孔的基本尺寸
安装导轨长度
表1列出了ET200M可用的安装导轨。
安装导轨长度
模块可用长度
ET200M 总线模板zui大数目
订货号
482.6 mm 450 mm 5 x 80mm 宽 BM (1+4) 6ES7195-1GA00-0XA0
530 mm 480 mm 6 x 80mm 宽 BM (1+5) 6ES7195-1GF30-0XA0
620 mm 580 mm 7 x 80mm 宽 BM (1+6) 6ES7195-1GG30-0XA0
2000 mm 根据需要截取 - 6ES7195-1GC00-0XA0
表 1
注意
与其它安装导轨不同，2米的安装导轨没有紧固孔，安装时需要钻孔，这样就可以根据需要来截取。
安装导轨紧固孔的尺寸
图1和表2列出了可插拔安装导轨的紧固孔尺寸。
?
安装导轨长度
距离 a
距离 b 电 话：（同号）
西门子MM430变频器总代理商西门子MM430变频器总代理商西门子MM430变频器总代理商
482.6 mm 8.3 mm 466 mm
530 mm 15 mm 500 mm
620 mm 15 mm 590 mm
图2 列出了2米安装导轨的紧固孔尺寸。
有源总线模板宽度
将接口模块放置到已经安装在ET200M安装导轨的*个有源总线模板上，接口模块可以放置在以下有源总线模板上：
BM PS/IM（订货号：6ES7195-7HA00-0XA0）
BM IM/IM 作为冗余配置（订货号： 6ES7195-7HD10-0XA0）
在PS/IM 或 BM IM/IM的右侧安装IO模块的有源总线模板，有两种规格：
可以安装2个40 mm 宽的 IO 模块 (订货号: 6ES7195-7HB00-0XA0)
可以安装1个80 mm 宽的 IO 模块 (订货号: 6ES7195-7HC00-0XA0)
所有的有源总线模板都是80mm宽。
配置示例：482.6mm宽的ET200M安装导轨
可以安装zui多5个80mm宽的有源总线模板在482.6mm宽的ET200M安装导轨上，这意味着：
一个BM PS/IM 或 BM IM/IM
zui多4个IO模块的有源总线模板
在BM PS/IM上可以安装一个接口模块，例如IM153-4，如果在BM PS/IM右侧安装两个可以安装2个40 mm宽的 IO 模块的有源总线模板及2个可以安装1个80 mm 宽的 IO 模块的有源总线模板，那么就还可以安装4个40mm宽的IO模块及2个80mm宽的IO模块
配置示例：530mm宽的ET200M安装导轨
530mm宽的ET200M安装导轨上可以安装zui多6个80mm宽的有源总线模板在，这意味着：
一个BM PS/IM 或 BM IM/IM
zui多5个IO模块的有源总线模板
配置示例：620mm宽的ET200M安装导轨
宽的ET200M安装导轨上可以安装zui多7个80mm宽的有源总线模板在，这意味着：
一个BM PS/IM 或 BM IM/IM
zui多6个IO模块的有源总线模板
也提供以下语言版本： 德语
英语
西班牙语
意大利语
文献属于产品树图文件夹(n):
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 数字量输入/输出模块 SM321输入模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 数字量输入/输出模块 SM322输出模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 数字量输入/输出模块 SM323输入/输出模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 模拟量输入/输出模块 SM331输入模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 模拟量输入/输出模块 SM332输出模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 模拟量输入/输出模块 SM334模拟量输入/输出模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Signal modules 模拟量输入/输出模块 SM 335 模拟输入/输出
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 故障-安全型数字量/模拟量/输入/输出模块
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Ex数字输入/输出模块 Ex digital input modules
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Ex数字输入/输出模块 Ex digital output modules
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Ex模拟输入/输出模块 Ex analog input modules
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 Ex模拟输入/输出模块 Ex analog output modules
自动化技术 自动化技术 工业自动化系统 SIMATIC PLC 高级控制器 S7-300 特殊功能
自动化技术 自动化技术 工业自动化系统 SIMATIC IO 系统 ET 200 systems for the cabinet ET 200M IM153-1/IM153-2
自动化技术 自动化技术 工业自动化系统 SIMATIC IO 系统 ET 200 systems for the cabinet ET 200M IM153-4 PN IO
自动化技术 自动化技术 工业自动化系统 SIMATIC IO 系统 ET 200 systems for the cabinet ET 200M 附件
自动化技术 过程控制系统 SIMATIC PCS 7 System components 通讯 PROFIBUS PROFIBUS PA PA Routers

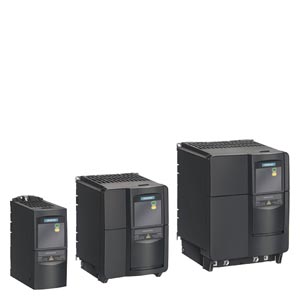

西门子MM420变频器 – 典型用途
输送机系统、物料输送、泵、风机、机械工程
西门子MM420变频器 – 说明
您是否需要一种无需多大努力即可满足特定要求的变频器？使用西门子的西门子MM420变频器，这不会成为问题，因为这是一款适用于三相电网且可进行现场总线连接的通用型变频器。这种变频器具有模块化的设计，各种选件可对广泛的标准功能加以补充。您只需将操作员面板和通讯模块插入即可，无需使用任何工具。与该系列的其它变频器一样，由于采用无螺钉型控制端子，端子连接变得轻而易举。
MICROMASTER 420 – 技术数据
|
电压和功率范围 |
200-240 V，± 10%，单相交流，0.12 - 3 kW (0.16 - 4 HP) 200-240 V，± 10%，三相交流，0.12 - 5.5 kW (0.16 - 7.5 HP) 380-480 V，± 10%，三相交流，0.37 - 11 kW (0.5 - 15 HP) |
|
控制类型 |
FCC（磁通电流控制），多点特性（可参数化的 V/f 特性），V/f 特性 |
西门子MM420变频器 – 优点简介
设计紧凑
电抗器和滤波器等基本部件可对紧凑型解决方案加以补充
功能多样
可方便地针对多种用途进行调试
具有通信功能
各种通讯接口可确保能够用于zui常见的网络应用
|
技术数据 |
MICROMASTER 420 |
|||
|---|---|---|---|---|
|
电源电压和功率范围
|
200 V 到 240 V 1 AC ±10 % |
0.12 kW - 3 kW |
||
|
200 V 到 240 V 3 AC ±10 % |
0.12 kW - 5.5 kW |
|||
|
380 V 到 480 V 3 AC ±10 % |
0.37 kW - 11 kW |
|||
|
电源频率 |
47 Hz ~ 63 Hz |
|||
|
输出频率 |
0 Hz ~ 650 Hz |
|||
|
功率因数 |
≥ 0.95 |
|||
|
变频器效率 |
96 % 到 97 %（详细信息可浏览以下： |
|||
|
过载能力 |
对于周期时间为 60 s， 300 s 而言，过载电流 1.5 x 额定输出电流(即 150 % 的过载能力)。 |
|||
|
冲击电流 |
小于额定输入电流 |
|||
|
控制方法 |
线性 V/f 特性曲线；平方V/f特性曲线；多点特性曲线（可编程）V/f；磁通电流控制（FCC） |
|||
|
脉冲频率
|
16 kHz（标准型号为 230 V 1/3 AC） |
|||
|
固定频率 |
7，可编程 |
|||
|
跳跃频率范围 |
4，可编程 |
|||
|
设定值分辨率
|
0.01 Hz 数字? |
|||
|
数字量输入 |
3 个完全编程隔离的数字量输入模块；可切换 PNP/NPN |
|||
|
模拟量输入 |
1，用于设定值或 PI 控制器(0 到 10 V， 可扩展或用作第 4 个数字量输入) |
|||
|
继电器输出 |
1，可编程，30 V DC/5 A（阻性负载），250 V AC/2 A（感性负载） |
|||
|
模拟量输出 |
1，可编程（0 mA – 20 mA） |
|||
|
串行接口 |
RS-485，可选 RS-232 |
|||
|
电机电缆长度 |
|
|||
|
zui大 50 m（屏蔽） |
|||
|
参见各相型号选件 |
|||
|
电磁兼容性
|
变频器配有内置 Class A EMC 滤波器；也可选择符合 EN 55 011 的内置 Class A 或 Class B EMC 滤波器 |
|||
|
制动 |
DC 制动，复合制动 |
|||
|
防护等级 |
IP20 |
|||
|
工作温度 |
–10 °C 到 +50 °C |
|||
|
贮存温度 |
–40 °C 到 +70 °C |
|||
|
相对湿度 |
95 %（无冷凝） |
|||
|
安装高度 |
zui大海拔 1000 m ，无额定值降低 |
|||
|
标准 SCCR |
10 kA |
|||
|
保护性能，用于
|
? 欠电压 |
|||
|
? 过电压 |
||||
|
? 过载 |
||||
|
? 接地故障 |
||||
|
? 短路 |
||||
|
? 防止失速 |
||||
|
? 锁定电机保护 |
||||
|
? 电机过热 |
||||
|
? 变频器过热 |
||||
|
? 参数互锁 |
||||
|
符合标准 |
UL, cUL, CE, c-tick |
|||
|
CE 标记 |
符合欧盟低压指令 73/23/EEC |
|||
|
所需冷却空气体积流量、尺寸和重量
|
机座号 (FS) |
所需冷却空气体积流量(l/s)/(CFM) |
H x W x D (mm)
|
重量，约 （kg） |
|
A |
4.8/10.2 |
173 x 73 x 149 |
1.0 |
|
|
B |
24/51 |
202 x 149 x 172 |
3.3 |
|
|
C |
54.9/116.3 |
245 x 185 x 195 |
5.0 |
|
|
|
CFM： |
|
|
|
1）适用于工业控制柜安装，符合 NEC 标准 Article 409/UL 508A。
更多详情，请浏览：
http://support./WW/view/en/23995621
降额数据
脉冲频率
|
输出 |
额定输出电流，[A]， |
||||||
|---|---|---|---|---|---|---|---|
|
kW |
4 kHz |
6 kHz |
8 kHz |
10 kHz |
12 kHz |
14 kHz |
16 kHz |
|
0.37 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.1 |
|
0.55 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.1 |
|
0.75 |
2.1 |
2.1 |
2.1 |
2.1 |
1.6 |
1.6 |
1.1 |
|
1.1 |
3.0 |
3.0 |
2.7 |
2.7 |
1.6 |
1.6 |
1.1 |
|
1.5 |
4.0 |
4.0 |
2.7 |
2.7 |
1.6 |
1.6 |
1.1 |
|
2.2 |
5.9 |
5.9 |
5.1 |
5.1 |
3.6 |
3.6 |
2.6 |
|
3.0 |
7.7 |
7.7 |
5.1 |
5.1 |
3.6 |
3.6 |
2.6 |
|
4.0 |
10.2 |
10.2 |
6.7 |
6.7 |
4.8 |
4.8 |
3.6 |
|
5.5 |
13.2 |
13.2 |
13.2 |
13.2 |
9.6 |
9.6 |
7.5 |
|
7.5 |
19.0 |
18.4 |
13.2 |
13.2 |
9.6 |
9.6 |
7.5 |
|
11 |
26.0 |
26.0 |
17.9 |
17.9 |
13.5 |
13.5 |
10.4 |
符合标准
CE 标记
MICROMASTER 变频器符合低压指令 73/23/EEC。
低压规程
变频器符合欧盟期刊发布的以下标准：
- EN 60 204
机械设备及机器电气设备安全
- EN 61 800-5-1
电动传动系统，调速，Part 5-1： 电气、热和能量安全要求
机器规程
变频器适合在机器内安装。 机器规程 89/392/EEC 需要单独的合格证。 必须由工厂建设单位或机器安装单位提供。
EMC 规程
- EN 61,800-3
变速电气传动
Part 3： EMC 产品标准包括特殊的测试程序。
全新 EMC 产品标准 EN 61 800-3 适用于电气传动系统（从 2005 年 7 月 1 日开始）。先前标准 EN 61 800-3/A11 的过渡期自 2001 年 2 月起，至 2007 年 10 月 1 日结束。以下解释适用于西门子 6SE6 系列变频器：
- EMC 产品标准 EN 61 800-3 不直接适用于变频器，但适用于 PDS（电力传动系统）,该系统由全套的电路、电机、电缆和变频器组成。
- 通常，变频器只能由有资质的合格专业人员负责在机器或设备内安装。 因此，变频器仅能作为没有经过 EMC 产品标准 EN 61 800-3 认证的部件使用。但变频器使用手册中规定了在哪些条件下如果变频器扩展成为 PDS，即可符合产品标准。 对于 PDS，由于遵循变速传动系统产品标准 EN 61 800-3，所以也符合欧盟 EMC 指令。 根据 EMC 指令，变频器本身不需要标记。
- 全新 EN 61 800-3（2005 年 7 月版）不再区分“一般适用”和“限制适用”。 然而，不同类别 C1 和 C4 需根据适用场地的 PDS 环境进行定义：
- 类别 C1：
额定电压 < 1000 V 的传动系统，可在*环境中使用 - 类别 C2：
额定电压 < 1000 V 、通过插入式设备连接的固定位置传动系统，如果用在*环境中，其安装和启动必须由合格的 EMC 人员来完成。 报警信息必须提供。 - 类别 C3：
额定电压 < 1000 V 的传动系统，只能在第二环境中使用。 报警信息必须提供。 - 类别 C4：
额定电压 ≥ 1000 V 或额定电流 ≥ 400 A 的传动系统，可在第二环境中的复杂系统中使用。 还必须制定 EMC 方案
- 类别 C1：
- EMC 产品标准 EN 61 800-3 中，有关对传导干扰电压和辐射干扰的限制的指示，用于所谓的“第二环境”（=工业供电系统，非民用）。 这些限制低于 EN 55 011 标准中有关 A 类滤波器的限制。如果未滤波变频器作为系统的一部分，上位馈电一侧配备有电源滤波器，则该变频器可以应用于工业环境。
- 符合 EMC 产品标准 EN 61 800-3 的 PDS 可通过 MICROMASTER 进行安装（参见产品安装指南）。 标题为“MICROMASTER 部件和 PDS 类别概述”的表格以及 MICROMASTER 订货资料中说明了哪些部件可支持相应 PDS 直接安装。
- 一般来说，符合 EN 61 800 系列标准的电气传动系统产品标准（第 3 部分涵盖了EMC 主题）和设备/系统/机器的产品标准必须有所区分，以避免变频器在实际使用过程中出现任何变化。 变频器总作为 PDS 的一部分，而 PDS 又是机器的一部分，因此，机器制造必须按照机器和环境的类型遵守各类标准，例如有关电源谐波的 EN 61 000-3-2 标准以及无线电干扰的 EN 55 011 标准。 因此，只根据 PDS 产品标准是不够的。
- 对于电源谐波的限制，PDS 遵循 EMC 产品标准 EN 61 800-3，表明也符合 EN 61 000-3-2 和 EN 61 000-3-12 标准。
- 不考虑 MICROMASTER 和其部件的配置，机器制造厂商还应该以其他方式对机器进行修改，以符合欧盟批准的 EMC 规格。 通常，由于 EMC 产品标准适用于机器，所以符合欧盟批准的 EMC 规格。 如果不适用于机器，则采用一般标准，如 DIN EN 61 000-x-x。 主要的是，电源连接点和机器外侧的传导干扰和辐射干扰电压应不超出相应的限制。 采用何种技术来保证这点，是不确定的。
MICROMASTER 部件和 PDS 类别概述
|
|
|
|---|---|
|
*环境
|
C1 类 |
|
C2 类 |
|
|
第二环境
|
C2 类 |
|
C3 级 |
|
|
C4 级 |
电磁兼容性
如果遵照特定产品的安装指南进行安装，则不会产生不允许的电磁辐射。
下表列出有关 MICROMASTER 变频器干扰产生及抗干扰的测量结果。
依据规格，变频器安装使用屏蔽电机电缆和屏蔽控制电缆。
|
EMC 现象 |
相关标准 |
限值 |
|
|---|---|---|---|
|
辐射干扰 |
通过电源电缆 |
150 kHz － 30 MHz |
未滤波设备，未测试。 |
|
传动系统产生 |
30 MHz 到 1 GHz |
所有设备。 |
|
|
ESD 抗干扰性 |
ESD，通过空气放电 |
测试严重等级 3 |
8 kV |
|
ESD，通过接触放电 |
测试严重等级 3 |
6 kV |
|
|
电场抗干扰性 |
装置电场 |
测试严重等级 3 80 MHz 到 1 GHz |
10 V/m |
|
抗冲击干扰性 |
适用于所有电缆端接 |
测试严重等级 4 |
4 kV |
|
抗浪涌性 |
适用于电源电缆 |
测试严重等级 3 |
2 kV |
|
抗 RFI 辐射性，传导 |
适用于电源电缆、电机电缆和控制电缆 |
测试严重等级 3 |
10 V |
