YZW型自力式温度调节阀无须外界能源而进行温度自动调节.它适用于蒸汽,热水,热油等为介质的各种换热场合. YZW自力式温度调节阀详细参数

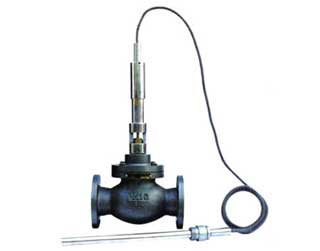

YZW自力式温度调节阀

产品简介：
YZW型自力式温度调节阀无须外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热场合。
广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊场合的温度自动调节，如化工、纺织、制药等生产过程。
工作原理：
YZW型自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质的温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量：被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
使用特点：
1、体积小、重量轻、安装简易；
2、准确可靠寿命长；
3、免维修式工作；
4、调节设定简易；
5、无源工作（无电源、气源正常工作）；
6、无需昂贵的高度费用；
7、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
适用范围：
采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。
主要技术性能指标：

公称通径DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
Kv值（m3/h）		3.2	5	8	12.5	20	32	50	80	120	180	260	350	450	500
***大允许压差	PN16	1.6
（MPa）	PN25	2.5
公称压力（MPa）		PNl6(阀体材质为球墨铸铁工作温度≤220℃)PN25(阀体材质为铸钢工作温度≤350℃)
温度设定范围		25℃、35-110℃
平衡元件		不锈钢316L波纹管
导管长度（m）		3.5-20
流通介质		蒸汽、水、热油

外形尺寸表：

规格	H1 （mm）	D1（mm）	D（mm）	D2（mm）	L（mm）	d（mm）	G(in)	H2(mm)	n- φ(mm)	重量（kg）
DN15	280		15		83	25	1.25	240		6.5
DN20	285		20		83	25	1.25	240		7.2
DN25	290		25		83	25	1.25	240		8.7
DN32	555	135	32	100	180	25	1.25	400	4 - φ	23
DN40	570	145	40	110	200	25	1.25	400	4- φ	25
DN50	610	160	50	125	230	25	1.25	400	4 - φ	28
DN65	635	180	65	145	290	25	1.25	400	4- φ	33
DN80	680	195	80	160	310	25	1.25	400	8 - φ	45
DN100	720	215	100	180	350	25	1.25	510	8 - φ	57
DN125	760	245	125	210	395	25	1.25	510	8 - φ	73
DN150	800	280	150	240	470	25	1.25	510	8 - φ	100
DN200	950	335	200	300	550	32	1.25	420	12 - φ	200
DN250	985	405	250	355	640	32	1.25	420	12 - φ	250
DN300	1010	460	300	410	720	32	1.25	420	12 - φ	300

注：安装时执行器必须与地面垂直，阀前必须安装过滤器（如图所示）。严禁当截止阀使用。
订货须知：

2、订货时，请详细提供使用场合。公称通径、公称压力、工作压力、热媒介质及温度、被控介质及温度要求。
3、一般导管长度为3.5-4.5m，如有特殊要求，请注明。
4、如需要其它特殊用途的温度调节阀，请与我公司直接联系。
