| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | DT | 类型 | 差压式流量计 |
| 测量范围 | 6-60000（m3/h） | 精度等级 | 0.5 |
| 公称通径 | 50~3200（mm） | 适用介质 | 汽、液体 |
| 工作压力 | 0.1~32（MPa） | 工作温度 | -20~ 600（℃） |
喷嘴流量计适用范围
该喷嘴流量计采用标准喷嘴作为节流件
– 公称直径：50mm≤DN≤500mm
– 公称压力：PN≤32MPa
– 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107
• 0.44≤β≤0.8时，20000≤ReD≤107
– 孔径比：0.30≤β≤0.80
– 精度：1级
• 结构形式

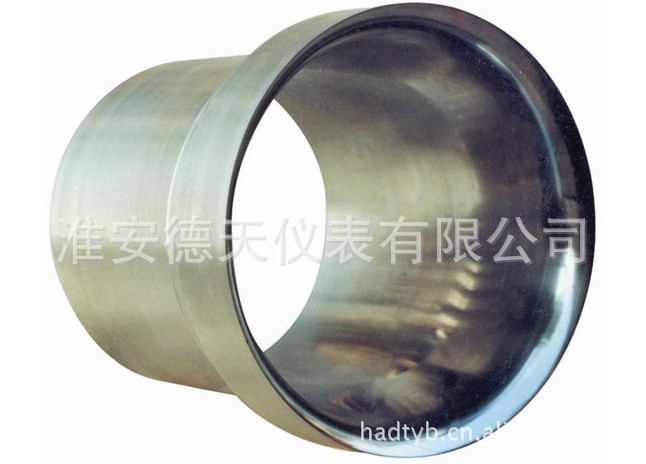

• 标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
• 当0.30≤β≤2/3时，喷嘴长度=0.6041d
• 当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d
