| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | HLVD | 类型 | 差压式流量计 |
| 测量范围 | 见描述（m3/h） | 精度等级 | 0.5 |
| 公称通径 | 见描述（mm） | 适用介质 | 见描述 |
| 工作压力 | 见描述（MPa） | 工作温度 | 见描述（℃） |

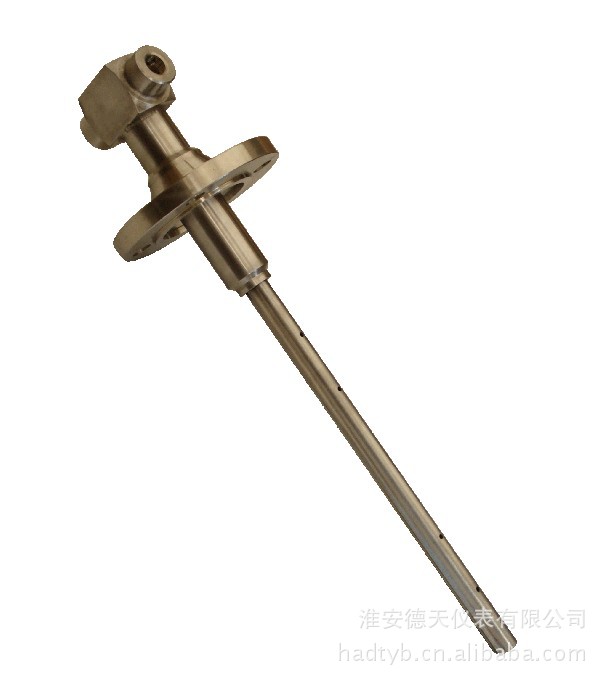

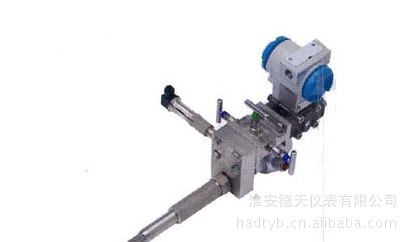

均速管（德尔塔巴）流量计是根据PITOT管原理设计制造的用于测量流体（气体、蒸汽、液体等）的一种流量计，是利用流体通过流量传感器产生的差压来测量流量的。
二、特点：
1、正反方向完全对称，保证了双向流量测量的优良性能。
2、较短的上、下游直管段要求。
3、极低的***性压力损失。
4、较低的安装费用
5、尖锐边缘设计使分离点稳定下来，使得测量达到***的线性。
6、***的设计和精密的取压孔保证了平均压力的***和稳定。
7、多种材料的选择可满足耐腐蚀、超高压、超高温的需求
三、 主要技术指标
1、公称压力：PN≤40MPa
2、温度范围：-180℃～860℃
3、精度等级：0.5（液体）、1.0（气）
4、重复性：≤0.1%
5、公称通径：DN25～DN6000
四、安装与维护4.1、安装要求 4.1.1、对于I型的传感器，已将检测杆与一段管道焊成一体，安装时必须使传感器在流体流动方向内。要求工艺管道的内径与传感器的内径一致，或至少在上游直管段所要求的长度范围内传感器的轴线与管道轴线夹角尽可能为零。其他类型的传感器是将其检测杆插入工艺管道中，安装时除了总压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直，其允许的位置角压偏差如图五所示。传感器总压孔中心与管道轴线夹角应小于7° 传感器检测杆沿管道直径方向插入到底部，其角度偏差小于7° 对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上，由图六（a）所示；当测量液体时，应向下侧倾斜安装如图六（b）所示；当测量气体的蒸气时应向上倾斜安装如图六（c）所示。 4.1.2直管段由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，必须在传感器前后有一定长度的直管段（见下表）
| 序号 | 均速管流量传感器安装位置 | 上游侧A | 下游侧B | ||
| 有整流器 | 无整流器 | ||||
| 同一平面 | 不同平面 | ||||
| 1 | 有一个90°弯头或三通 | 6D | 7D | 9D | 3D |
| 2 | 在同一平面内有两个90°弯头 | 8D | 9D | 14D | 3D |
| 3 | 在不同平面内有两个90°弯头 | 9D | 19D | 24D | 4D |
| 4 | 管道直径改变（收或扩） | 8D | 8D | 8D | 3D |
| 5 | 部分开启的闸阀、球阀或其它节流阀 | 8D | 8D | 8D | 3D |
注：（1）表中“D”为管道内径。（2）在管道段不足的情况下，上游应占管道全长的70％，下游占30％，此时仍可给出稳定的示值，但准确度下降。 图五、均速管安装位置偏差图 图六 4.1.3夹紧传感器的装置应保证不***，不松动，不位移。 型号规格
| 型谱规格 | 说明 | |||||||
| LGZW-D | 均速(德尔塔巴)流量计 | |||||||
| 传感器类型 | W | 威力巴流量传感器 | ||||||
