| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | DT-HLV | 类型 | 差压式流量计 |
| 测量范围 | 见描述（m3/h） | 精度等级 | 见描述 |
| 公称通径 | 见描述（mm） | 适用介质 | 见描述 |
| 工作压力 | 见描述（MPa） | 工作温度 | 见描述（℃） |

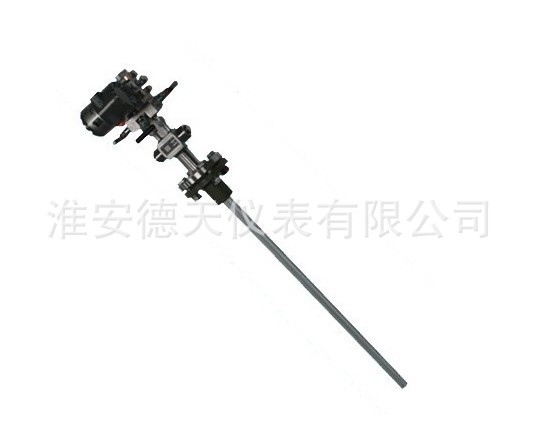

DT-HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。
性能特点：
一、特殊工艺加工而成的子弹头形状探头，防堵性能效果显著
二、管道永久压损小，安装费用低，免维护
三、应用范围广泛，适应与各种尺寸的圆管和方管
四、开孔小、安装方便、直管段要求低，可在线带压安装和检修
二、管道永久压损小，安装费用低，免维护
三、应用范围广泛，适应与各种尺寸的圆管和方管
四、开孔小、安装方便、直管段要求低，可在线带压安装和检修
测量原理：
DT-HLV威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器, 当流体流过传感器 时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 ( 一般为三对 ) 取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
DT-HLV威力巴流量计 主要技术指标
适用管径 | 8mm～15000mm |
测量精度 | ±0.5%～±1.0% |
重复精度 | ±0.1% |
适用压力 | 0～25MPa，特殊应用可达40MPa |
适用温度 | -100℃～500℃，特殊应用可达800℃ |
测量上限 | 根据工艺要求及探头强度而定 |
测量下限 | 取决于测量最小差压要求(见下表)，低于最小差压时，可采用特殊设计来满足要求 气体，最小差压0.026KPa，流速4.5m/s 液体，最小差压0.260KPa，流速0.6m/s 蒸汽，最小差压0.400KPa，流速9.7m/s |
量程比 | 在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1 |
适用介质 | 满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体 |
直管段要求 | 通常情况下前7D，后3D保证测量精度±0.5%～±1.0% |
技术参数及应用
型号 | DT-HLV650 | DT-HLV640 | DT-HLV630 |

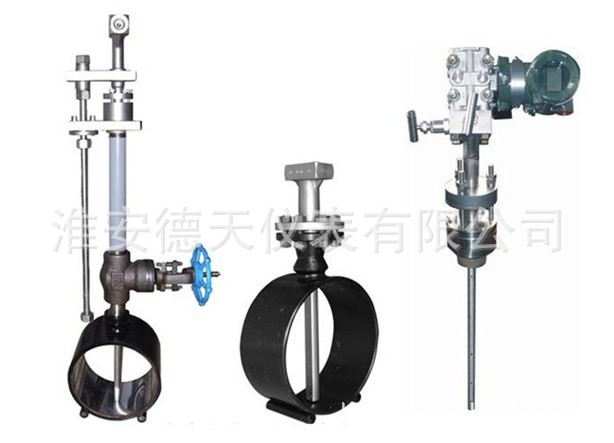

外形图 | |||
通径范围 | 80~500mm | 50~5000mm | 50~2000mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
温度范围 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 在线安装调节 | 调节型法兰连接 |
配套仪表 | 差压变送器、流量积算仪等 | ||
型号 | DT-HLV620 | DT-HLV610 | DT-HLV600 |
外形图 | |||
通径范围 | 50~4000mm | 50~5000mm | 12~50mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~4MPa | 通常0~10.0MP a |
温度范围 | 通常-80~550℃特殊：700℃ | 通常-80~550℃ | 通常－80~300 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 螺纹杆连接 | 法兰或螺纹连接 |
配套仪表 | 差压变送器、流量积算仪等 | ||
1、威力巴流量计用途:
DT-HLV威力巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号
