| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | LZ | 类型 | 浮子流量计 |
| 测量范围 | 见描述（m3/h） | 精度等级 | 见描述 |
| 公称通径 | 见描述（mm） | 适用介质 | 见描述 |
| 工作压力 | 见描述（MPa） | 工作温度 | 见描述（℃） |
原理简要简介

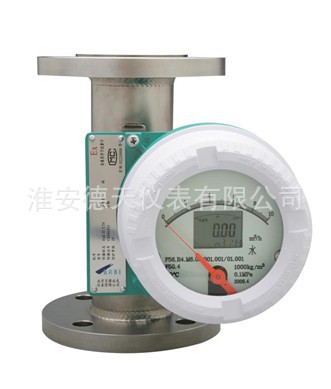

金属转子流量计 的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管1内，装有一个能够旋转自如的由金属或其它材质制成的转子2（或称浮子）。被侧流体从金属管底部进入，从底部进入，从顶部流出。当流体自下而***过垂直锥形管时，转子受到两个力的作用：一是垂直向上的推动力。它等于流体流经转子与锥管间的环形截面所产生的压力差：另一个是垂直向下的净重力。她等于转子所受的重力减去流体对转子的浮力。当流量加大使压力差大于转子的净重力时，转子就上升。当压力与转子的净重力相等时，转子处于平衡状态，即停留在一***置上。在金属管外表面上刻有读数。根据转子的停留位置，即可读出被测流体的流量。
转子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值。而浮子与锥管见环形面积随流量而变。浮子在锥管中的位置高低即反映流量的大小。设Vf为转子的体积，Af为转子***大部分的截面积。Pf为转子材质的密度。P为被测流体的密度。若上游环形截面为1-1′，下游环形截面为2-2′，则流体流经环形面所产生的压强差为（p1-p2）.当转子在流体中处于平衡状态时，即转子承受的压力=转子所受的重力－流体对转子的浮力。
于是：（P1-P2）A1=V1P1g-V1Pg
所以：
P1-P2=V1g-（P1-P）
A1
从上式可以看出，当用固定的转子流量计测量某流体的流量时，式中的Vf、Af、Pf、p均为定值。所以（P1-P2）亦为恒定，与流量无关。仿照孔板流量计的流量公式可写出转子流量计的流量公式。即：
Vs=CRAR
式中：AR——转子与金属管的环形截面积，m2；
CR——转子流量计的流量系数。无因此，与Re值及转子形状有关，有实验测定或从有关仪表手册中查得。
当环隙见的Re>104时，CR可取0.98.
由上式可知对某一转子流量计，如果在所测量的流量范围内，流量系数CR为常数时，则流量只随环形截面AR而变。由于金属管是上大下小的锥体，所以环形截面积的大小随转子所处的位置而变，因而可用转子所处位置的高低来反映流量的大小。
转子流量计技术参数
◆测量范围：水（20℃）：1-200000I/h；空气（20℃，0.1.13Mpa）；0.03~4000m3/h
◆量程比：标准型：10：1；特殊型：20：1；
◆***度：标准型：1.5级；特殊型：1.0级；
◆压力等级：
标准型：DN15－DN50 4.0Mpa；DN80－DN200 1.6Mpa；
特殊型:DN15－DN50 25Mpa DN80－DN200 16Mpa
◆压力损失：7Kpa～70Kpa；
◆介质温度：标准型：-40℃～100℃；高温型：100℃～450℃；
◆介质粘度：
DN15：n<5mPa.s(F15.1-F15.3) n<30mPa.s(F15.4-F15.8)；
DN25：n<30mPa.s；
◆环境温度：远传型：40℃～185℃（液晶不会损坏）液晶正常工作在-30℃～80℃
◆连接形式：标准型：DN201标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；
◆电缆接口：隔爆型为1/2NPT内螺纹，其他M20`1.5内螺纹；
◆供电电源：
标准型：24VDC二线制4-20mA（12VCD-32VCD；
报警型：24VDC三线制4-20mA（18VCD-28VCD；
交流型：85-265VCD 50Hz；
电池型：3.6V，7.5AH锂电池，可连续使用三年；
◆负载特性：
二线制：Rlmax=50•（-12）=600@24V；
报警型：***大负载电阻为200，交流型：***大负载电阻为200；
◆报警输出：上限或下限瞬时流量报警；开关量报警；继电器输出；
◆液晶显示：瞬时流量显示值范围：0-50000（可带小数点）
◆防护等级：IP65.
金属转子流量计 的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管1内，装有一个能够旋转自如的由金属或其它材质制成的转子2（或称浮子）。被侧流体从金属管底部进入，从底部进入，从顶部流出。当流体自下而***过垂直锥形管时，转子受到两个力的作用：一是垂直向上的推动力。它等于流体流经转子与锥管间的环形截面所产生的压力差：另一个是垂直向下的净重力。她等于转子所受的重力减去流体对转子的浮力。当流量加大使压力差大于转子的净重力时，转子就上升。当压力与转子的净重力相等时，转子处于平衡状态，即停留在一***置上。在金属管外表面上刻有读数。根据转子的停留位置，即可读出被测流体的流量。
转子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值。而浮子与锥管见环形面积随流量而变。浮子在锥管中的位置高低即反映流量的大小。设Vf为转子的体积，Af为转子***大部分的截面积。Pf为转子材质的密度。P为被测流体的密度。若上游环形截面为1-1′，下游环形截面为2-2′，则流体流经环形面所产生的压强差为（p1-p2）.当转子在流体中处于平衡状态时，即转子承受的压力=转子所受的重力－流体对转子的浮力。
于是：（P1-P2）A1=V1P1g-V1Pg
所以：
P1-P2=V1g-（P1-P）
A1
从上式可以看出，当用固定的转子流量计测量某流体的流量时，式中的Vf、Af、Pf、p均为定值。所以（P1-P2）亦为恒定，与流量无关。仿照孔板流量计的流量公式可写出转子流量计的流量公式。即：
Vs=CRAR
式中：AR——转子与金属管的环形截面积，m2；
CR——转子流量计的流量系数。无因此，与Re值及转子形状有关，有实验测定或从有关仪表手册中查得。
当环隙见的Re>104时，CR可取0.98.
由上式可知对某一转子流量计，如果在所测量的流量范围内，流量系数CR为常数时，则流量只随环形截面AR而变。由于金属管是上大下小的锥体，所以环形截面积的大小随转子所处的位置而变，因而可用转子所处位置的高低来反映流量的大小。
转子流量计技术参数
◆测量范围：水（20℃）：1-200000I/h；空气（20℃，0.1.13Mpa）；0.03~4000m3/h
◆量程比：标准型：10：1；特殊型：20：1；
◆***度：标准型：1.5级；特殊型：1.0级；
◆压力等级：
标准型：DN15－DN50 4.0Mpa；DN80－DN200 1.6Mpa；
特殊型:DN15－DN50 25Mpa DN80－DN200 16Mpa
◆压力损失：7Kpa～70Kpa；
◆介质温度：标准型：-40℃～100℃；高温型：100℃～450℃；
◆介质粘度：
DN15：n<5mPa.s(F15.1-F15.3) n<30mPa.s(F15.4-F15.8)；
DN25：n<30mPa.s；
◆环境温度：远传型：40℃～185℃（液晶不会损坏）液晶正常工作在-30℃～80℃
◆连接形式：标准型：DN201标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；
◆电缆接口：隔爆型为1/2NPT内螺纹，其他M20`1.5内螺纹；
◆供电电源：
标准型：24VDC二线制4-20mA（12VCD-32VCD；
报警型：24VDC三线制4-20mA（18VCD-28VCD；
交流型：85-265VCD 50Hz；
电池型：3.6V，7.5AH锂电池，可连续使用三年；
◆负载特性：
二线制：Rlmax=50•（-12）=600@24V；
报警型：***大负载电阻为200，交流型：***大负载电阻为200；
◆报警输出：上限或下限瞬时流量报警；开关量报警；继电器输出；
◆液晶显示：瞬时流量显示值范围：0-50000（可带小数点）
◆防护等级：IP65.
