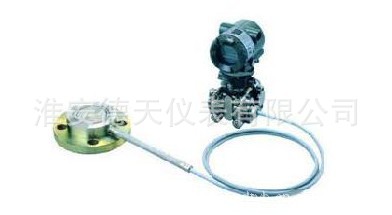

| 1.产品简介： 密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送 器之间是靠注满流体的毛细管连接起来的。EJA438W、EJA438N隔膜密封式压力变送器用来测 量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA438W、 EJA438N也可以通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART 375手操器相互通讯，通过它们 进行设定和监控等。 | 应 用 | 类 型 | 型 号 | 膜 盒 | 量程(MPa) | ***大工作压力 | | 压力（隔膜密封式） | 凸膜片 | EJA438N | A | 0.06-3 | 基于法兰规格 | | B | 0.46-7 | | 平膜片 | EJA438W | A | 0.06-3 | | B | 0.46-14 |
2.产品选型一览表 基本规格代码： EJA438N-DASJ12DA-AB01-92NN | 第1项：输出信号 | | -D | 4-20mA DC/BRAIN协议数字通讯 | | -E | 4-20mA DC/HART协议数字通讯 | | -F | FF现场总线通讯 |
| | 第2项：测量量程（膜盒） | | A | 0.06-3MPa(0.6-30kgf/cm2) | | B | 0.46-7MPa(4.6-70kgf/cm2) |
| | 第3项：接液件材质 | S | [隔膜]JIS SUS316L [管子]JIS SUS316L [其它]JIS SUS316 |
| | 第4项：法兰规格 | | J1 | JIS 10K | | J2 | JIS 20K | | J4 | JIS 40K | | A1 | ANSI 150 | | A2 | ANSI 300 | | P1 | JPI 150 | | P2 | JPI 300 | | D2 | DIN PN10/16 | | D4 | DIN PN25/40 | | G2 | GB PN10/16 | | G4 | GB PN25/40 | | G6 | GB PN100 |
| | 第5项：隔膜凸出长度（X2） | | 2 | X2=50mm | | 4 | X2=100mm | | 6 | X2=150mm |
| | 第6项：法兰尺寸/材质 | | D | 80mm(3")/JIS S25C | | E | 80mm(3")/JIS SUS304 | | F | 80mm(3")/JIS SUS316 |
| | 第7项：螺栓和螺母材质 | | | 第8项：充灌液 | | -A | 一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃ | | -B | 一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃ |
| | 第9项： | | | 第10项：毛细管长度（m） | | 01 | 毛细管长度1米 | | 02 | 毛细管长度2米 | | 03 | 毛细管长度3米 | | 04 | 毛细管长度4米 | | 05 | 毛细管长度5米 |
| | 第11项：安装方式 | | | 第12项：电气接口 | | 0 | G1/2内螺纹，一个电气接口 | | 2 | 1/2NPT内螺纹，二个电气接口，无盲塞 | | 3 | Pg13.5内螺纹，二个电气接口，无盲塞 | | 4 | M20内螺纹，二个电气接口，无盲塞 | | 5 | G1/2内螺纹，二个电气接口，一个盲塞 | | 7 | 1/2NPT内螺纹，二个电气接口，一个盲塞 | | 8 | Pg13.5内螺纹，二个电气接口，一个盲塞 | | 9 | M20内螺纹，二个电气接口，一个盲塞 |
| | 第13项：内藏显示表 | | | 第14项：安装托架 | | A | JIS SECC 2"管安装（平托形） | | B | JIS SUS304 2"管安装（平托形） |
|
|
