| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | DT-HLV | 类型 | 差压式流量计 |
| 测量范围 | 见描述（m3/h） | 精度等级 | 0.5 |
| 公称通径 | DN50～DN3000（mm） | 适用介质 | 液体、气体和蒸汽 |
| 工作压力 | 32（MPa） | 工作温度 | -180～650（℃） |
性能特点：
一、特殊工艺加工而成的子弹头形状探头，防堵性能效果显著
二、管道永久压损小，安装费用低，免维护
三、应用范围广泛，适应与各种尺寸的圆管和方管
四、开孔小、安装方便、直管段要求低，可在线带压安装和检修
二、管道永久压损小，安装费用低，免维护
三、应用范围广泛，适应与各种尺寸的圆管和方管
四、开孔小、安装方便、直管段要求低，可在线带压安装和检修
测量原理：
DT-HLV威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器, 当流体流过传感器 时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 ( 一般为三对 ) 取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
适用管径 | 8mm～15000mm |
测量精度 | ±0.5%～±1.0% |
重复精度 | ±0.1% |
适用压力 | 0～25MPa，特殊应用可达40MPa |
适用温度 | -100℃～500℃，特殊应用可达800℃ |
测量上限 | 根据工艺要求及探头强度而定 |
测量下限 | 取决于测量最小差压要求(见下表)，低于最小差压时，可采用特殊设计来满足要求 气体，最小差压0.026KPa，流速4.5m/s 液体，最小差压0.260KPa，流速0.6m/s 蒸汽，最小差压0.400KPa，流速9.7m/s |
量程比 | 在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1 |
适用介质 | 满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体 |
直管段要求 | 通常情况下前7D，后3D保证测量精度±0.5%～±1.0% |
技术参数及应用
型号 | DT-HLV650 | DT-HLV640 | DT-HLV630 |

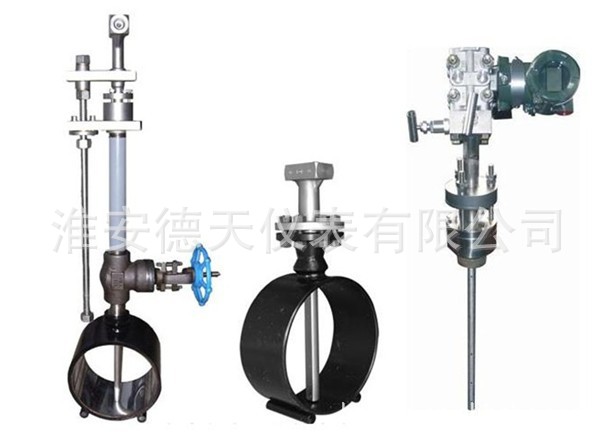

外形图 | |||
通径范围 | 80~500mm | 50~5000mm | 50~2000mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
温度范围 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 在线安装调节 | 调节型法兰连接 |
配套仪表 | 差压变送器、流量积算仪等 | ||
型号 | DT-HLV620 | DT-HLV610 | DT-HLV600 |
外形图 | |||
通径范围 | 50~4000mm | 50~5000mm | 12~50mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~4MPa | 通常0~10.0MP a |
温度范围 | 通常-80~550℃特殊：700℃ | 通常-80~550℃ | 通常－80~300 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s | 气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 螺纹杆连接 | 法兰或螺纹连接 |
配套仪表 | 差压变送器、流量积算仪等 | ||
1、威力巴流量计用途:
DT-HLV威力巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号
2、探头的设计特点
子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。
子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。
3.威力巴探头防堵塞设计威力巴流量探头以其卓越的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。
探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。
4.探头的优点
● 可测量多种介质，应用范围广泛
● 精度高、量程比大
● 探头取压孔本质防堵
● 测量信号稳定、波动小
● 管道永久压损低
● 独有高强度的子弹头形单片双腔结构
● 安装费用低，基本免维护
● 可以在线安装和检修
● 可测量多种介质，应用范围广泛
● 精度高、量程比大
● 探头取压孔本质防堵
● 测量信号稳定、波动小
● 管道永久压损低
● 独有高强度的子弹头形单片双腔结构
● 安装费用低，基本免维护
● 可以在线安装和检修
5.威力巴均速管流量传感器的特点
● 稳定的信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
● 卓越的长期高精度
威力巴能够保证精度的长期稳定，这是因为：
⑴. 它不受磨损、污垢和油污的影响。
⑵. 结构上没有可移动部件。
⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
● 稳定的信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
● 卓越的长期高精度
威力巴能够保证精度的长期稳定，这是因为：
⑴. 它不受磨损、污垢和油污的影响。
⑵. 结构上没有可移动部件。
⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
●最低的安装费用
⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
⑵. 应用专用工具，可以实现带压在线安装。
⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
⑵. 应用专用工具，可以实现带压在线安装。
⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
●非常低的运行费用
⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，威力巴的运行费用是最低的。
⑵.威力巴流量计只产生非常低的永久性压力损耗，典型的少于0.7KPa
⑶. 一个孔板元件所产生的永久性压力损耗超过14KPa
⑷.与孔板比较，威力巴的能量损耗降低了95。
⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，威力巴的运行费用是最低的。
⑵.威力巴流量计只产生非常低的永久性压力损耗，典型的少于0.7KPa
⑶. 一个孔板元件所产生的永久性压力损耗超过14KPa
⑷.与孔板比较，威力巴的能量损耗降低了95。
●连续工作的威力巴从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：
⑴. 当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取
压孔。
⑵. 当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
⑶. 系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
⑷. 介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。
⑴. 当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取
压孔。
⑵. 当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
⑶. 系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
⑷. 介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。
6、应用新技术
独创的设计带阀门的接头威力巴...全新的设计理念提供一个全新的概念，在仪器的接头处内置仪表截止阀
1 . 使安装和维护更加简单。
2 . 减少装配部件的数量，使硬件连接
成本降低。
独创的设计带阀门的接头威力巴...全新的设计理念提供一个全新的概念，在仪器的接头处内置仪表截止阀
1 . 使安装和维护更加简单。
2 . 减少装配部件的数量，使硬件连接
成本降低。
快捷的安装系统
快捷插入和拔出
● 密封驱动系统能够避免损坏元件
● 能够分别应用于多个探头的安装
全部安装不超过1 小时
快捷插入和拔出
● 密封驱动系统能够避免损坏元件
● 能够分别应用于多个探头的安装
全部安装不超过1 小时
