| 加工定制 | 是 | 品牌 | 德天 |
| 型号 | LFX | 类型 | 质量流量计 |
| 测量范围 | 见描述（m3/h） | 精度等级 | 见描述 |
| 公称通径 | 见描述（mm） | 适用介质 | 见描述 |
| 工作压力 | 见描述（MPa） | 工作温度 | 见描述（℃） |

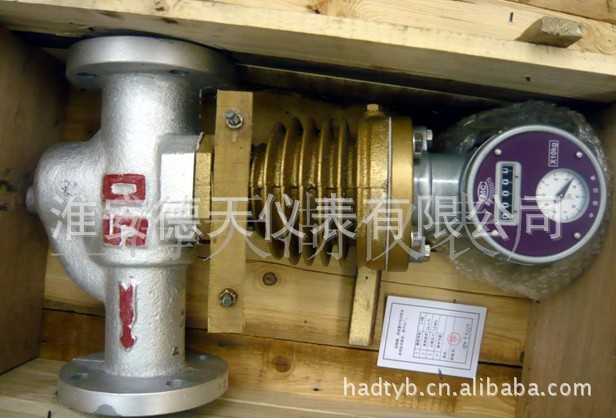

| LFX 系列分流旋翼式蒸汽流量计（以下简称流量计），系现场直读指示累积式蒸汽流量测量仪表。此表为机械式的，它可以简便地安装在蒸汽管线上，通过指示器表头指针可直接***地读出蒸汽通过此表的全部重量，可广泛地应用于石油、化工、轻工等需要蒸汽的工业部门，并可为锅炉节能提供可靠地依据。 | |
| 测量原理 | |
| 被测蒸汽通过流量计时，因孔板的阻隔，由孔板产生前后压差，部分蒸汽按照一定的分流比经喷嘴进入分流管。蒸汽从喷嘴喷出，对转子形成一个转矩，使转子轴旋转,在转子轴下部有一阻尼室。里面充满阻尼液（水或防冻液），其腔内有一阻尼叶片连接在转子轴上，由于阻尼作用，转子的转速比蒸汽的喷速慢的多形成地转矩及阻尼力矩相对应，并形成一确定的量关系，即转子转速近似于线性的正比于流经该流量计的蒸汽流量，转子轴的转动通过减速齿轮组降低到适当的速度，再通过磁性连轴器***后传至指示器中的长、短指针，根据表盘指示直接读出蒸汽流量的数值。指示器部分主要进行流量修正和分度指示作用，压力调节由摩擦轮机构控制传动速比来完成。 |
