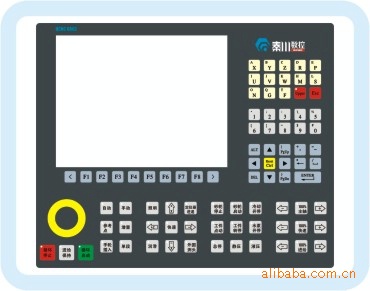

供应仪器仪表薄膜开关 IMD薄膜面板

薄膜开关结构

1）平面式无触感型:

　　使用寿命长,但无触感；

2）胶片凸面触感型:

　　有良好的触感,但使用寿命相对较短；

3）凸边框式无触感型:

　　外表美观,有较强的立体感，但无触感；

4） 凸边框式触感型:

　　外表美观,有较强的立体感，且有触感；

5）面版打凸触感型:

(a)型：设计不当时，容易有两段现象,但面版破损,电器性能亦然存在；

(b)型：不存在两段现象,且结构层少,较经济,若面版破损,电器性能将不存在；

6）金属弹片型：

(a)型：为***基本和***常用的结构.弹片既起触感的作用又起上线路的作用；

(b)型：结构复杂,用于弹片较多较密且不要有跳线的场合.弹片放于上线路上，上、下线路导电面都向上，上线路需冲孔。此种结构导通时弹片的四个脚与中心点不在同一平面，有“两段”的情况出现。同时，弹片经常处于过度反凹的壮态，时间久了,弹片将出现不反弹的现象，不建议采用；

(c)型：弹片放于上线路上，只起触感的作用，其上线路导电面向下，下线路导电面向上，有“两段”的情况，不建议采用；

(d)型：弹片放于下线路,上、下线皆有走线,弹片既起触感的作用又起将上、下线路连接起来的作用；用于弹片较多、较密且不要有跳线的场合，较(b)型结构简单。设计时要注意线路走线要避开弹片的四条腿，以保证不短路。

7）发光体型：一定要开底胶模；

(a) LED线路与下线路同层：结构简单，但LED窗要打凸，否则，LED灯会顶起面版；适宜选用高度较矮的小LED灯或LED灯数量较少的场合；

(b) LED线路与下线路不同层：结构复杂，但LED窗不一定要打凸，适宜选用双色LED灯或LED灯数量较多的场合；需开冲孔模和底胶模；

8）对折式：

　　此类型多可避免跳线且不需灌孔可使导电面可向下，此结构的缺点在对折处容易线路容易折断。

9）内外框防水型：

　　外框是一个封闭的框，没有走线，对内框起保护作用，防止水气从出线凹槽处进入机壳。
