★ 概述

WDB-Z系列电动多点润滑泵适用于润滑频率低,管路分布在50米内的润滑系统中,可用于点对点等量直供系统,也可以在各管路上配以单线片式分配组成不等量供油系统。

该系列在冶金、矿山、建材、橡塑、锻压、陶瓷等行业以其性能好、价格低廉作为ZB系列、***的替代产品,得到广泛应用。它可与电控箱匹配达到定时、定量自动加油。

★ 外型尺寸

★ 结构图示

★ 外形尺寸

★ 原理

本机为真空吸压式柱塞泵,其运行通过电机联动泵体内的蜗杆、蜗轮,中心轴上的推动套,经它的平行径向运动,推动大柱塞实现供油,中心轴在运动的同时连体带动压油板,刮油器同步转动,将油不断压入过滤网面被吸入大柱体内。刮油器每转一周,各油咀均供油一次。

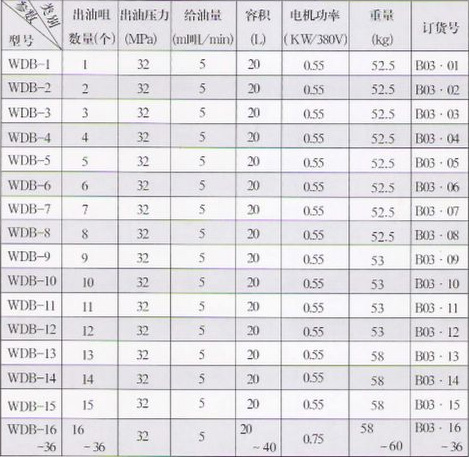

★ 技术参数

★ 闲置油咀取出图示

★ 闲置不用油咀的处置方法

1. 将不用油咀从泵上旋下。

2. 取出小柱塞、小柱塞套、垫圈。

3. 转动惦记使大柱塞成完全吸油状态(油箱内刮油器所指反向之油咀是吸油状态)。

4. 将取钩狗入大柱塞套吸油孔(钩须先制好,钩头高度为3mm)。

5. 拉动取钩柄带动大柱塞套取出。

6. 用尖嘴钳将柱塞杆取出。

7. 将油咀重新旋紧,并用φ11胶片塞入油咀帽内旋紧,防止油外泄。

8. 也可以将小柱塞杆,弹簧取出倒置,并同第7步密封。

★ 注意事项

主机要尽量安装在相距***远的润滑点的中间位置。

用脂要洁净,在20℃以上,选2^#以上润滑脂;外界温度20℃以下时,选0℃以上润滑脂;润滑油要选黏度大于N68。

桶内油面不得低于中轴顶端,以防抽空。

每工作300小时,蜗轮腔换油一次。

注:

客户在定货时需要注明所用润滑剂为润滑油还是润滑脂。 随机配件:小柱塞2件、弹簧8个、垫圈8个。
