OPT232AL |
OPT232ALS |
RS-232全信号光纤转换器
----多传RS-232握手信号
一、用途
波仕电子的OPT232AL[S]系列RS-232全信号光纤转换器用于：实现RS-232全信号的光纤传输，包括主信号RXD、TXD、GND以及握手信号RTS/DTR和CTS/DSR。OPT232AL[S]是***小的RS-232全信号光纤转换器。采用光纤通信具有高隔离电压、防电磁干扰、抗雷击等优点。专利产品，谨防***！专利号：200830078256。
二、硬件安装

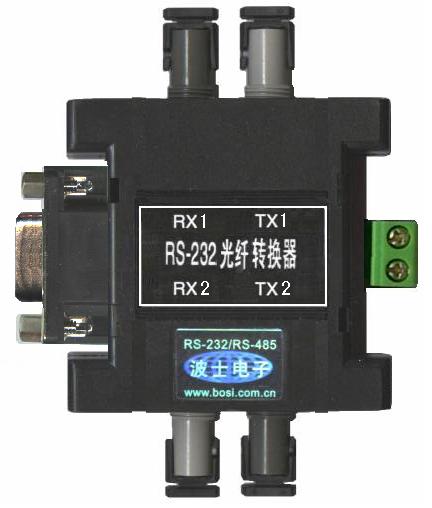

波仕OPT232AL[S]系列RS-232全信号光纤转换器的外形为DB-25/DB-25转接盒大小，使用两对多模ST光纤接头或者两对单模ST光纤接头 ，中间有一个RS-232口的DB-9孔座和5V电源引脚。DB-9孔座的RS-232口可以直接或者通过DB-9延长线外插PC机的RS-232口（针座）。
OPT232AL[S]必须成对使用。OPT232AL[S]全信号光纤转换器的光纤***（RX1、RX2）和光纤发送器（TX1、TX2）见产品标签。使用时TX1接对方的RX1、TX2接对方的RX2；RX1接对方的TX1、RX2接对方的TX2。均可选SC、FC型的光纤接头。
三、性能特点
OPT232AL[S]的***高速率115.2Kbps。无需任何初始化设置！OPT232AL[S]通过光纤TX1、RX1传主信号RXD、TXD、GND，光纤TX2、RX2传握手信号RTS或DTR、CTS或DSR。
|
光纤接口 |
双ST头（或者FC、SC头可选择） |
|
电气接口 |
DB-9针RS-232（针座） |
|
传输介质 |
双多模光纤或者双单模光纤 |
尺寸及重量 |
DB-25/25转接头大小、120克 |
|
|
通信方式 |
异步RS-232 |
传输距离 |
4Km（多模）、50Km（单模） |
|
|
光波长 |
820nm（多模）、1300nm（单模） |
适用光纤 |
50/125、62.5/125、100/140um |
|
型 号 |
说明（多模） |
|
型号 |
说明（单模） |
|
OPT232AL |
RS-232全信号多模光纤转换器 |
OPT232ALS |
RS-232全信号单模光纤转换器 |
波仕电子配套提供各种长度单芯、双芯光纤以及ST接头。OPT232AL、OPT232ALS对外接5V电源要求5V(&plu***n;0.5V) 50mA，推荐选用波仕电子的微型开关稳压电源。
四、外形图以及通信图
