品名：SDI分配器1进8出
型号：PD6008
简介：
1分8 SDI分配器(PD6008)SDI技术是高质量图像串行传送的代表,主要用于一些***的影视领域.PD6008是四景科技继PD6022/PD6032后的一款新产品,它可以实现将1路SDI信号分为同等的8路SDI信号,扩展了SDI信号输出接口，同时支持***高分辩率到1080P 60HZ,从而使应有范围更加广范.
功能特点：
.一路SDI进，八路SDI出

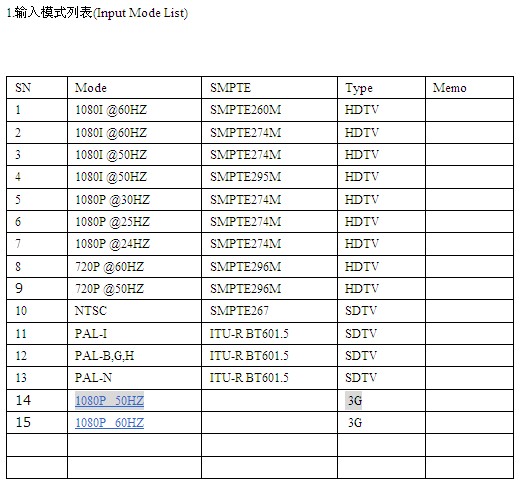

.支持3G，高清，标清信号的传输
.支持PAL，NTSC等广电标准制式的信号传输
.可与我公司的其他产品组合使用，详见后面应用示意图举例
硬件接口：
|
SN
|
名称：
|
功能：
|
|
1
|
DC In
|
DC宽电压供电（9—12V）
|
|
2
|
拨码开关DIP1-DIP2
|
|
|
3
|
SDI (IN)
|
一路SDI 进
|
|
4
|
SDI (OUT1—OUT4)
|
八路SDI 出
|
|
5
|
LED
|
标清输入
|
|
6
|
LED
|
高清输入
|
|
7
|
LED
|
3G输入
|
|
8
|
LED
|
电源指示
|
|
9
|
LED
|
信号输入
|
|
10
|
LED
|
ON:clock filter OFF:bypass
|
