NHR-M35开关量隔离器 选型 厂家代理 福建虹润 香港虹润 说明书

NHR-M35-36/X-K1/X-D、NHR-M35-36/X-K1/X-A
NHR-M35-36/X-K2/X-D、NHR-M35-36/X-K2/X-A
NHR-M35-36/X-K1/K1-D、NHR-M35-36/X-K1/K1-A
NHR-M35-36/X-K2/K1-D、NHR-M35-36/X-K2/K1-A
NHR-M35-36/X-K1/K2-D、NHR-M35-36/X-K1/K2-A
NHR-M35-36/X-K2/K2-D、NHR-M35-36/X-K2/K2-A
NHR-M35-36/36-K1/X-D、NHR-M35-36/36-K1/X-A
NHR-M35-36/36-K2/X-D、NHR-M35-36/36-K2/X-A
NHR-M35-36/36-K1/K1-D、NHR-M35-36/36-K1/K1-A

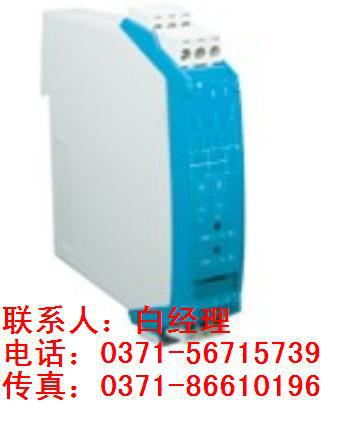

NHR-M35智能开关量隔离器

单通道、双通道。 触点开关，接近开关输入。 继电器,晶体管输出。 输入/输出/电源三隔离。 模块化设计，体积小，功耗低。 各端子可带电插拔，便于安装、维护。 标准的35mmDIN导轨卡式安装。 概述     将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。 接线图 结构外型图 技术参数 输入 输入信号 触点开关、接近开关(频率≤5KHZ) 配电电压 ≈8V(开路时) 短路电流 ≈8mA 输出 输出信号 继电器或晶体管输出 继电器输出 容量：DC30V/2A,AC125V/0.6A 继电器响应时间 ≤5ms 晶体管输出电压 集电极输出时：高电平VCC（≤30V），低电平≤2.5V 发射极输出时：高电平VCC-2.5V，低电平≤0.5V 输入和输出特性（设置为同相控制时） 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮 输入和输出反相控制设置 由面板拨码开关J5设置(详见随机说明书) 电源 电源 DC24V(±10%)，AC100-265V 50-60Hz 功耗 DC24V        单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V   单路输出功耗：≤2.5W，双路输出功耗：≤3W 其它参数 绝缘强度 (输入/输出/电源之间) 2500Vrms (1 min，无火花) 工作温度 0～50℃ 相对湿度 ≤85%RH 安装方式 35mmDIN导轨安装 安装尺寸 18.5*109*116.5mm(宽*高*深) 响应时间 ≤1S 重量 约140克 仪表选型     7   8   9   10   11 M3 系列智能开关量转换器                                 NHR-M35 - □ / □ - □ / □ - □ 位 规格 注释   | | | | ↓ □ / | | | | ↓ □   | | | | | | | | | | | | ↓ □ / | | | | | | | | | | | | ↓ □   | | | | | | | | | | | | | | | ↓ A D 7/8 <输入>   输入I/输入II(从列表中选择代码) 代码 类型 X 无输入 36 开关量 9/10 <输出>     输出I/输出II(从列表中选择代码) 代码 类型 X 无输出 K1 继电器接点 K2 晶体管 11 <电源>       AC100-265V 50-60Hz DC24V（±10%）     型号举例：NHR-M35-36/36-K1/K1-D 三端子智能开关量转换器，双路输入/输出都为继电器接点信号，供电电源为DC24V。

NHR-M35-36/X-K1/X-D，开关量隔离器、虹润仪表
NHR-M35-36/X-K1/X-D、NHR-M35-36/X-K1/X-A
NHR-M35-36/X-K2/X-D、NHR-M35-36/X-K2/X-A
NHR-M35-36/X-K1/K1-D、NHR-M35-36/X-K1/K1-A
NHR-M35-36/X-K2/K1-D、NHR-M35-36/X-K2/K1-A
NHR-M35-36/X-K1/K2-D、NHR-M35-36/X-K1/K2-A
NHR-M35-36/X-K2/K2-D、NHR-M35-36/X-K2/K2-A
NHR-M35-36/36-K1/X-D、NHR-M35-36/36-K1/X-A
NHR-M35-36/36-K2/X-D、NHR-M35-36/36-K2/X-A
NHR-M35-36/36-K1/K1-D、NHR-M35-36/36-K1/K1-A
NHR-M35-36/36-K2/K1-D、NHR-M35-36/36-K2/K1-A
NHR-M35-36/36-K1/K2-D、NHR-M35-36/36-K1/K2-A
NHR-M35-36/36-K2/K2-D、NHR-M35-36/36-K2/K2-A
