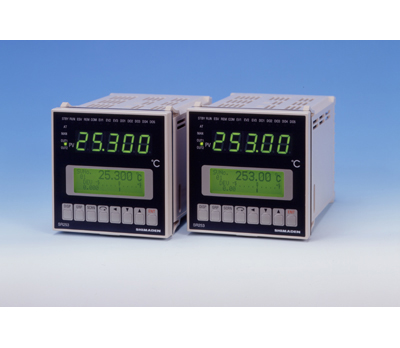

■ SR253是日本岛电高精度SR25 PID调节器的换代产品。具有五位显示，0.1（千度以上也带有小数点）和0.001（铂电阻0.000—50.000量程）的高分辨率和1/8000的调节分辨率。带有超大LCD显示屏，同时显示四排数据。新功能包括：采用了岛电专利的无超调***PID新算法，提高了仪表抗超调欠调，***扰动能力；PID参数可自动跟随设定区的区域PID算法；防止加工材料超温的自整定点限制；外给定控制参与调节输出运算，实现负载的反馈控制；双输出室温点调节转功能。作为高精度仪表，可广泛用于半导体制造，仪表计量，传感器标定，环境试验设备，石油化工，冶金等自控领域。
■ 十组***的预设值和一组升降斜率。双输出对应的二十组***的PID参数和调节输出限幅。设定值可机内或外部选择。
■ 外部遥控设定功能（非隔离为标准配置/隔离型为选件），多台SR253与可编程FP21的设定值变送配合，可组成多区控温系统。还可用于大滞后的系统的串级调节，外部遥控参与调节输出的运算，实现负载的恒压恒流恒功率控制。
■ 隔离数字通讯接口（选件），可配置RS232C,RS422,RS485接口，通讯口地址范围0—99。配合中文组态软件与上位机组成小型DCS控制系统。
■ 第二输出功能（选件），两组输出极性相反或相同，用于加热/制冷调节，或同极性的主辅控制。具有***的PID参数及输出限幅，
■ 三组***的事件继电器（选件），可设19种事件，包括；上、下限偏差值，偏差值外/内，上下限***值，设定值上下限报警，自整定，手动调节，外部遥控，斜率运行，脱机，测量值，外部遥控超量程，输出极性转变，加热器断线。
■ 0—10mV,0—10V,4—20mA隔离模拟变送输出（选件）。类型：测量值，设定值，偏差值，调节输出变送。
■ 外部数字量输入/输出（选件）：八组无电压接点DI输入/五组DO OC门输出，DI的四组接BCD码可选择SV值，另四组可定义八种功能，自整定，手动调节，外部遥控，斜率运行，脱机，调节极性转换。便于PLC程序控制。
■ 单相加热器断线和加热回路报警（选件）电流监测范围：0.0-55.0A，随表付一支互感器。
日本SHIMADEN(岛电)SR253 0.1级 PID调节器选型表
|
型号代码
|
测量值五位数显,超大液晶屏,无超调***PID算法,参数自整定,可予设10个SV值,带斜率控制,手/自动无扰动切换,10组PID及10组限幅,双输出,3个***事件输出,遥控输入,加热器断线报警,双模拟发送,外部I/O接口，隔离型通讯接口。采样周期:200ms。
|
||||||||||
|
SR253-
|
外形尺寸：高96×宽96×深125mm，面板开孔尺寸：92×92mm
|
||||||||||
|
输入类型
测量范围
|
1
|
热电偶：B,R,S,K,E,J,T,N,PLII,PR40-20,WRe5-26,U,L
|
量程见SR253输入类型与测量范围对照表
|
||||||||
|
2
|
铂电阻：Pt100/JPt100
|
||||||||||
|
3
|
电压（mV）：-10～10,0～10,0～20,0～50,10～50,0～100,-100～100mV DC
|
||||||||||
|
4
|
电流（mA）：0～20mA,4～20mA DC
|
||||||||||
|
6
|
电压（Ｖ）：-1～1,0～1,0～2,0～5,1～5,0～10,-10~10V DC
|
||||||||||
|
调节输出1
分辨率1/8000
|
Y-
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/***，比例周期：1～200秒
|
|||||||||
|
I-
|
电流4～20mA DC，负载电阻：600Ω以下
|
||||||||||
|
P-
|
固态继电器（SSR）驱动，12V&plu***n;1.5V DC 30mA以下，比例周期：1～200秒
|
||||||||||
|
V-
|
电压0～10V DC，负载电流：2mA以下
|
||||||||||
|
调节输出2
（选件）
|
N-
|
无
|
|||||||||
|
Y-
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/***，比例周期：1～200秒
|
||||||||||
|
I-
|
电流4～20mA DC，负载电阻：600Ω以下
|
||||||||||
|
P-
|
固态继电器（SSR）驱动，12V&plu***n;1.5V DC 30mA以下，比例周期：1～200秒
|
||||||||||
|
V-
|
电压0～10V DC，负载电流：2mA以下
|
||||||||||
|
事件输出（选件）
|
0
|
无
|
|||||||||
|
1
|
3组事件输出，接点容量：240V AC 1A/阻性
|
||||||||||
|
2
|
3组事件输出及30A加热器断线报警（仅Y,P输出类型可选）
|
||||||||||
|
3
|
3组事件输出及50A加热器断线报警（仅Y,P输出类型可选）
|
||||||||||
|
遥控输入类型
|
06
|
0～10V DC输入，输入阻抗：500KΩ以上 （标准配置）
|
非隔离
|
||||||||
|
04
|
4～20mA DC输入，接收电阻：250Ω
|
||||||||||
|
05
|
1～5V DC输入，输入阻抗：500KΩ以上
|
||||||||||
|
14
|
4～20mA DC输入，接收电阻：250Ω
|
隔离
|
|||||||||
|
15
|
1～5V DC输入，输入阻抗：500KΩ以上
|
||||||||||
|
16
|
0～10V DC输入，输入阻抗：500KΩ以上
|
||||||||||
|
隔离模拟输出类型（选件）
（变送类型：测量值，设定值，
偏差值，调节输出）
|
00
|
无
|
|||||||||
|
13
|
0～10mV DC， 输出阻抗：10Ω
|
单变送输出
|
|||||||||
|
14
|
4～20mA DC， 负载电阻：300Ω以下
|
||||||||||
|
16
|
0～10V DC， 负载电流：1mA以下
|
||||||||||
|
23
|
0～10mV DC， 输出阻抗：10Ω
|
双变送输出
|
|||||||||
|
24
|
4～20mA DC， 负载电阻：300Ω以下
|
||||||||||
|
26
|
0～10V DC， 负载电流：1mA以下
|
||||||||||
|
外部开关量I/O
|
0
|
无
|
|||||||||
|
1
|
4 组BCD码SV号选择，4点DI,5点DO
|
||||||||||
|
数字通讯接口类型（选件）
隔离型
|
0
|
无
|
|||||||||
|
5
|
RS-485
|
||||||||||
|
6
|
RS-422A
|
||||||||||
|
7
|
RS-232C
|
||||||||||
