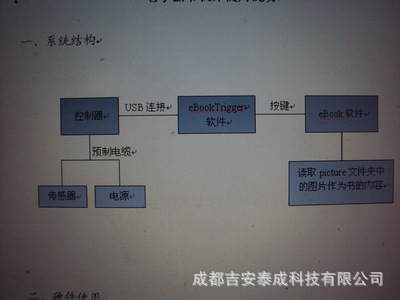

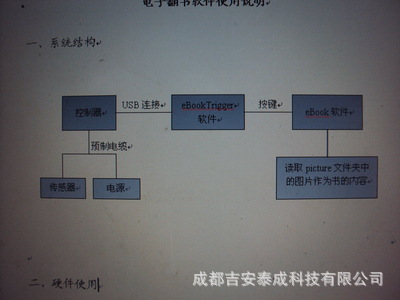

一、系统结构

二、硬件使用

将传感器与预制电缆连接，电源与预制电缆连接，预制电缆与控制器连接，然后把控制器和USB线连接好，再将USB连接在电脑上，待一切准备就绪。打开eBookTrigger软件和翻书软件，将手置于传感器上方并挥动，检查翻书方向，如果翻书方向相反，将两个传感器插头交换即可。

1、USB转接线

2、USB转接线

3、系统接线图

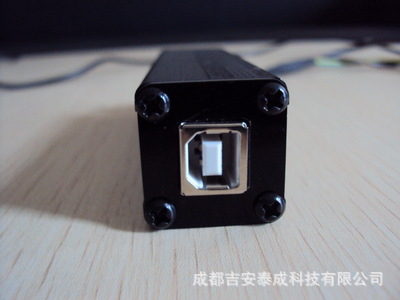

4、控制器

5、红外感应器

6、控制器接口

7、系统原理图

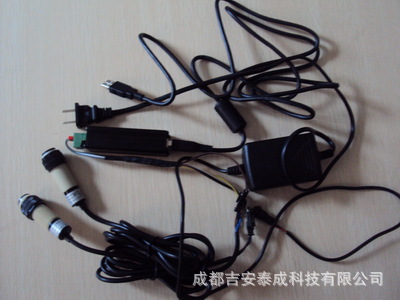

8、各个组成部分



三、.net framework的安装

如果你的电脑没有安装.net framework2.0或以上版本，请进行安装，安装步骤如下：

1.到微软******.net framework2.0，运行***的应用程序，首先是***协议，选择[我接受许可协议中的条款]后，点击[安装]。

2.接着安装程序就会去***后面的主程序并安装到你的电脑

3.安装完成

四、软件使用

1.打开eBookTrigger.exe，界面如下图所示：

若USB Link前面的灯为绿色，则连接成功；若为***，则连接失败，请检查USB线路是否连接正确。

当感应器接受到感应时，翻书命令文本框会显示翻页动作（PageUp或PageDown）。按键文本框会显示按下的键。

点击控制器信息按钮会显示设备的信息。

点击参数设置按钮会弹出设置窗口，如下图所示：

自动隐藏窗口是将程序放入后台运行，自动按键是***为关键的设置，只有选中才会有按键操作。

书页管理软件：填写翻书软件的名称和目录，参数可不填，设置***时间，若勾选上书页管理软件前的复选框，当运行本程序时，不用手动打开翻书软件，程序会自己调用打开翻书软件。

2.翻书软件的根目录如下图所示：

运用翻书软件前，将图片放入picture文件夹中并命名，用记事本打开picture文件夹中的Pages.xml，如下图所示：

将width和height分别修改为图片的宽度和高度。将<Page src=”picture/01.jpg”>中的文件名修改为图片的文件名，文件名的命令随意，只要将Pages.xml中的图片按顺序排列即可。

Swf文件夹和txt文件夹为软件必须文件，请不要删除。

3.翻书软件有两个版本eBook_noshadow为无阴影版本，eBook_shadow为有阴影版本，根据您的需要选择喜欢的版本，运行翻书软件，测试翻书是否正确，若有问题请检查是否按上述操作。

我们的系统包括 翻书控制器1部、红外传感器2个、数据连接线1条、电子书制作软件1套、正版序列号1组。 反应***在0.01秒内，可与国外同类产品媲美，在国内属于***地位。 自行安装：翻书控制器USB口连接至电脑，电子书软件装入电脑并运行，打开投影仪，调整好投至模型台上面虚拟书影像的范围，两个感应器分别安装在虚拟书投影的下方，左右各进1/3处(各距书的中心线2/3距离)，同时红外感应器连接至翻书控制器，就可以开始工作了。 调整位置：投影仪投射到模型台上的虚拟书面积大小是可以自行调整的（投影仪距离越远，影像越大，返之越近越小），下面的模型台子您可以联系当地广告公司设计制作成各种造型。 工作参数： ***精度小于5mm 响应速度：小于0.01秒 传感器有效距离:0-30厘米 数据接口：USB 电源接口：硬盘电源标准接口 电源电压：直流12伏特 操作系统：Window***e，WindowsNT，Windows2000，WindowsXP，Windows2003，Vista 温度范围：零下40摄氏度——零上70摄氏度 湿度范围：百分之0——百分之95

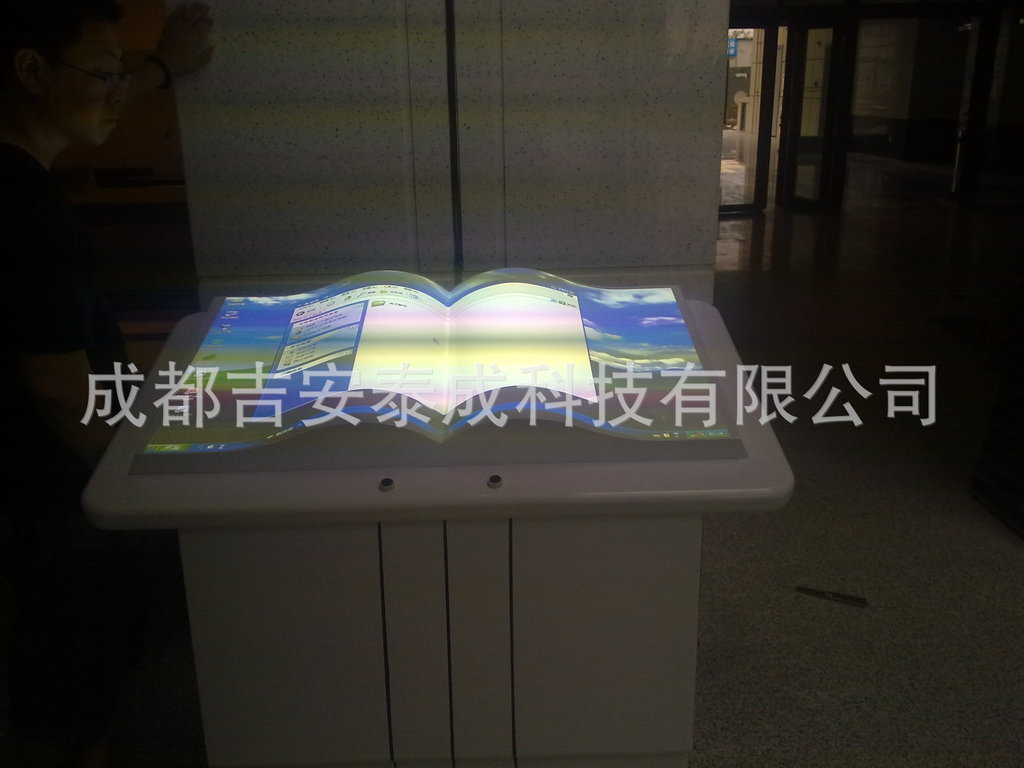

成都吉安泰成科技有限公司开发的这套电子翻书红外感应控制系统，有硬件，也有软件，是电子翻书（模拟翻书，虚拟翻书，隔空翻书）的核心部分。客户只需要加装电脑，书模型，投影或者LED屏幕就可以了。
