汕头探伤仪 CTS-1008型超声探伤仪

                                                                     免费咨询电话：400-666-9692


 CTS-1008型超声探伤仪应用当今***的模拟、数字电路技术，汇集“汕头超声”50年***器设计、制造经验而研制的更新换代产品。仪器性能***，功能齐全实用，体积小，重量仅1.4kg；能实现图像化的超声探伤，并配备多种接口，以满足用户的各种检测需求。仪器在实现超声探伤的同时，还能作为一台方波发生器使用。

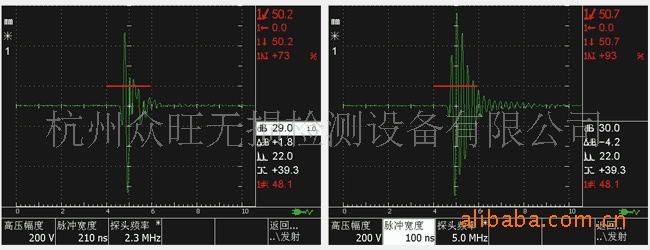

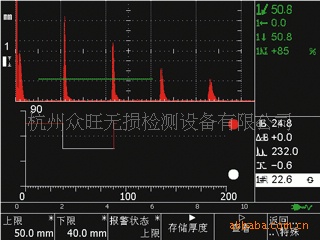

主要特点： ***的电路设计、高达640MHz的采样频率，640x480的显示分辨率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。 ***新开发的、采用国内业界***的可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的***佳匹配（能对无感线圈探头进行***佳激励），见图(1)。对检测高衰减材料或厚工件具有***的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。 图(1) 方波激励无感线圈，频率5MHz。调整不同宽度，可获得***佳灵敏度和分辩力。 当方波宽度为探头频率周期一半时(5MHz，对应约100ns)，此时灵敏度***高。 当方波宽度为探头频率一个周期时(5MHz，对应约210ns)，此时分辩力***高。 在同等电压条件下，方波激励灵敏度比负脉冲电压激励可提高12dB以上 独特的接口方式，可将仪器作为一***立的可调方波发生器使用，扩展了应用的空间。 丰富的接口，具有高速网络接口（LAN）可提供远程数据传输和控制，也可多台仪器接入网络并机使用，大大提升仪器的使用功能。高速主控USB接口，不仅可外接U盘、移动硬盘等存储设备，使波形、数据存储不受限制，还可外接USB鼠标等输入设备，以便对图形化波形进行精细、***的分析。 具有同步模拟、射频（RF）波形输出接口，可作外接数据采集或探头测试的信号源。 采用5.7"TFT（640x480）高分辨率彩色液晶显示屏，令回波信号波形细节得以精细显示，大大提高分辨率，对缺陷性质的分析和判断极为有利。 内置智能型锂电池充电器。电池、直流供电自动检测和显示；充电、供电自动切换，电池充电温度双重保护，安全性得以保证。   人性化的菜单设计，见图(3)， 国内首创键盘和***旋钮任选调节方式，令操作更加便捷、***，探伤过程倍感轻松舒适。中英文菜***择，多种文字输入方式，让报表和输出报告轻松完成。 图(3) 在此界面下，检测常用功能键被优取出来。 “自动增益”功能，用户随时将闸门内回波幅度调整到预设高度。 “波形扩展”功能，将闸门内波形扩展至全屏幕，以便看到波形细节及提高分辨力。 “波峰”功能，省去用户频繁移动闸门的苦恼，随时帮你智能寻找缺陷信息。 “全屏参数”功能，罗列检测过程中仪器当前参数，可浏览、可设置。 内置多种应用软件，覆盖检测的不同场合；内带“美国石油***进行缺陷尺寸定量的推荐准则API 5UE”和“美国钢结构焊接规范焊缝分级AWS D1.1”功能软件，使检测更加得心应手。 自动测试探头频率，智能优化方波宽度，实现探头、仪器和被测工件的***佳匹配。 动态录像或短片回放，图像化厚度测量、报警和波形连续存储功能，提供多种波形测量模式，见图(4)。 图(4) 厚度测量模式可分为单探头和双探头方式，测量分辨率为0.1mm。 测量结果以图像化存储，可设置报警状态、可查看，***多存储200点结果。 报警时闸门内波形颜色变化、D AC曲线报警采用不同颜色提示功能，见图(5)。 图(5) ***工程学优化设计的结构和外观，实现了拥有5.7"显示屏、内含电池，仪器重量却小于1.4kg，在国内同行无出其右，操作和携带极为便利。

主要技术性能： 发射脉冲 方波，发射电压25~250V连续可调，步进为25V。宽度30~1000ns连续可调，步进为5ns(特殊可为0.25ns)。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励。 工作方式 单、双 阻尼 400、80Ω 工作频率 分宽带、窄带两档，宽带：0.5~20MHz，窄带：1~4MHz 增益 0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 声速范围 1000～15000m/s ，连续可调，内置30个常用的材料声速值 检测范围 0.0～10000mm (钢纵波) ，连续可调，***小步进值 0.1mm 检波方式 正向、负向、全波、射频（RF） 报警器 两路硬件驱动实时报警信号，可选：进波报警、失波报警、***小厚度报警、DAC曲线报警，报警信号可选蜂鸣器（声）、发光二极管（光）方式 显示屏 5.7"高分辨率TFT彩色液晶显示屏，点阵数640×480 脉冲移位 -7.5～3000μs 探头零值 0～999.9μs 脉冲重复频率 25～1000Hz，自动、手动两种调节方式 垂直线性误差 ≤3% 水平线性误差 ≤0.1% 灵敏度余量 ≥63dB (200Φ2平底孔) 分辨率 ≥36dB 动态范围 ≥32dB *** (0～90)%，不影响线性与增益 RF输出阻抗 50Ω 同步采集输出模式 集电极开路（OC门） 电噪电平 <10% 接口 C6探头接口（可选为Q9接口） USB HOST LAN网络接口 电源 大容量锂电池，无记忆效应，连续工作6小时以上； 内置充电器(可另购外接充电器)；交流：220V 环境温度 -30～50℃ 相对湿度 20％～95％RH 重量 1.4kg(含电池) 体积（高×宽×厚） 240mm×172mm×44mm

（以上的参数谨供参考，一切以出厂说明书为准。）
