| 加工定制：否 | 品牌：苍南开民 | 型号：SDB |
| 温控范围：-30~+65（℃） | 工作电流：0~600（A） | 工作电压：220v/380（V） |
| 产品认证：CCC | 外型尺寸：/（mm） | 适用电机功率：0~315（kw） |

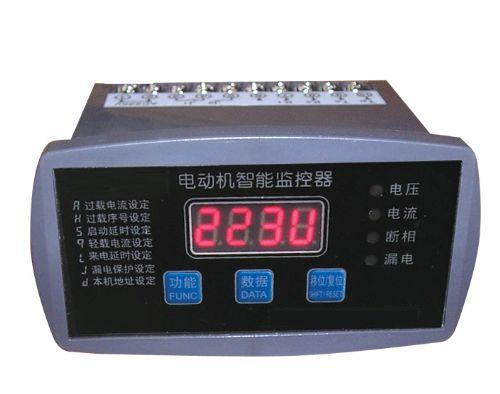

SDB智能电动机保护器
一、概述
SDB智能电动机保护器是目前国内低压电动机保护器的***新产品。本产品采用16位单片机，E2PROM存储等国际上***的集成电路和微机技术开发而成的。因此保护精度高，故障分析准确，保护功能齐全，保护动作可靠，参数显示直观，可选配RS485通讯接口或4～20mA标准模拟信号输出等功能，是目前***理想的电动机保护产品。SDB智能电动机保护器广泛适用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
二、主要特点
1、安装方式分为整体式和分体式，以满足不同现场的安装要求，提高现场安装效率。
2、整机模块化结构，传感器与主体可组合成一体，也可分离安装，主体外形尺寸参照国际仪表装置标准。
3、采用超高亮LED数码管显示，数字清淅、亮度好等优点是液晶屏无法达到的。
4、应用微机与数字处理技术，测量精度高，线性度好，故障分析准确可靠，整机抗干扰能力强，并具有诊断功能。
5、采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定。
6、所有保护功能均可投退，且部分保护出口可设定跳闸或告警。
7、可选配RS485串行数字接口，便于与上位机(PC)进行数字通讯。
8、可选配4～20mA标准模拟信号输出，直接与工业用二次仪表或计算机系统连接。
9、保护装置还特别增加了欠流保护，其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。
10、一机多用，可取代电流表，电压表，热继电器，电流互感器，时间继电器和漏电继电器等。
三、正常工作条件
1、三相穿孔适应回路：AC380V、AC660V。
2、工作电压：AC220V&plu***n;15％、AC380V&plu***n;15％ 50HZ&plu***n;2％。
3、环境温度：－30℃～＋70℃，相对湿度：≤90％。
4、使用环境：在无足以腐蚀金属和***绝缘性能的气体环境。
5、安装在无强烈冲击振动和雨雪侵袭的地方。
6、安装在无强磁干扰的地方。
四、主要功能
1、保护功能： 短路、堵转、过流、三相电流不平衡、断相、过压、欠压、漏电、欠流等故障保护。
2、设定功能： 可现场设定启动时间、额定电流、过压值、欠压值、过流动作时间（反时限特性）、堵转倍数、漏电电流值、欠流值、欠流动作时间、通讯地址号、三相电流不平衡百分比、变比互感器值、可选任何一相作为输出4～20mA标准模拟信号、电流输出误差等。
3、显示功能： 通电时显示STOP；运行状态时循环显示A、B、C三相电流值及电源电压；保护状态时过流、过压、欠压值记忆显示，故障类别字符提示显示；设置状态时显示各故障字符及设定值。
4、保护投退功能：所有的保护功能均可投退，且可设定跳闸或告警。除短路、堵转、过流、断相保护只能投跳闸，其余保护（过压、欠压、不平衡、漏电、欠流保护）均可设定跳闸或告警，详细操作见说明书。
5、跳闸和告警功能：如用户对有些故障不需要跳闸停机的，可设定为告警（如：过压保护、欠压保护、不平衡保护、漏电保护、欠流保护）并且可通过告警输出接点发信号。
6、通讯功能：（选配）可通过串行数字接口，实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。
7、远传功能： （选配）可输出4～20mA标准模拟信号，直接与工业用二次仪表或计算机系统连接。
8、记忆功能： 可存储近期电机所发生故障原因，并可按移位键取出***近十次电机发生的故障代号。
