| 品牌：OMRON/欧姆龙 | 产品系列：H3CA | 触点负载：微功率 |
| 触点切换电流：详见说明 | 触点切换电压：详见说明 | 触点形式：转换型 |
| 额定电流：0-5A | 额定电压：AC/DC100-240 | 防护特征：塑封式 |
| 型号：H3CA-8 H3CA-8H H3CA-A H3CA-A-306 H3CA-A-42 H3CA-FA | 应用范围：时间 | 释放电流：详见说明 |
| 吸合电流：详见说明 | 电流性质：交流 |
| |||
  |
| ||||||||
■额定值
（订购H3CA-A、H3CA-A-306、H3CA-FA、H3CA-FA-306时，不用指定定时器的电源电压）
| 型号 项目 | H3CA-A H3CA-A-306 H3CA-FA H3CA-FA-306 | H3CA-8 H3CA-8-306 | H3CA-8H H3CA-8H-306 |
| 电源电压 | AC24～240V 50/60Hz DC12～240V ＊1 (AC/DC(共用)) ＊2 | ·AC100/110/120V 50/60Hz ·AC200/220/240V 50/60Hz ·DC24V ·DC110V ＊3 | |
| 容许电压变动范围 | 电源电压90～110% (AC21.6～264V DC10.8～264V) | 电源电压的85～110% | |
| 消耗电力 | AC用 约0.2～4VA DC用 约0.2～2W | AC用 约10VA/约1W DC用 约1W | AC用 约10VA/约1.5W DC用 约2W |
| 输入方式 | 无电压输入(短路·开放) | ||
| 控制输出 | AC250V 3A 阻性负载 ***小适用负载 H3CA-A(FA)、H3CA-8H ： DC5V 100mA(P标准、 参考值) H3CA-8 ： DC5V 10mA(P标准、 参考值) | ||
| 使用环境温度 | -10～+55℃(不结冰) | ||
| 使用环境湿度 | 35～85% | ||
＊1. LR标准的场合DC24V～240V
＊2. 纹波率在20%以下(DC24V以上可以使用到单相全波整流电源)
＊3. 纹波率在20%以下(可以使用单相全波整流电源)
■性能
| 动作时间重复精度 | &plu***n;0.3%&plu***n;0.05s (相对于电压的影响设定值的比例) | |
| 电压的影响 | ||
| 温度的影响 | ||
| 设定误差 | &plu***n;0.5％&plu***n;0.05s 以下（相对于设定值的比例） | |
| 复位时间 | 0.5s以下 ＊1 0.1s以下 ＊2 （包括中途复位在内） | |
| 绝缘电阻 | 100MΩ 以上（DC500V兆欧表） | |
| 耐压 | AC2,000V 50/60Hz 1min（带电金属部位和不带电金属部之间） AC2,000V 50/60Hz 1min（控制输出和操作回路之间） AC1,000V 50/60Hz 1min（不连接接点之间） | |
| 脉冲电压 | 3kV max. | |
| 振动 | 耐久 | 10～55Hz 单振幅0.75mm 3方向 各1h |
| 误动作 | 10～55Hz 单振幅0.5mm 3方向 各10min | |
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 |
| 误动作 | 100m/s2 6方向 各3次 | |
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） |
| 电气 | 10万次以上（AC250V、5A、阻性负载、开关频率360次/h） | |
| 保护结构 | IP40 | |
| 重量 | 约110g(H3CA-A)、约190g(H3CA-FA) | |
＊1. H3CA-A、H3CA-A-306、H3CA-FA、H3CA-FA-306
＊2. H3CA-8、H3CA-8-306、H3CA-8H、H3CA-8H-306
＊3. 请确认电气寿命曲线。

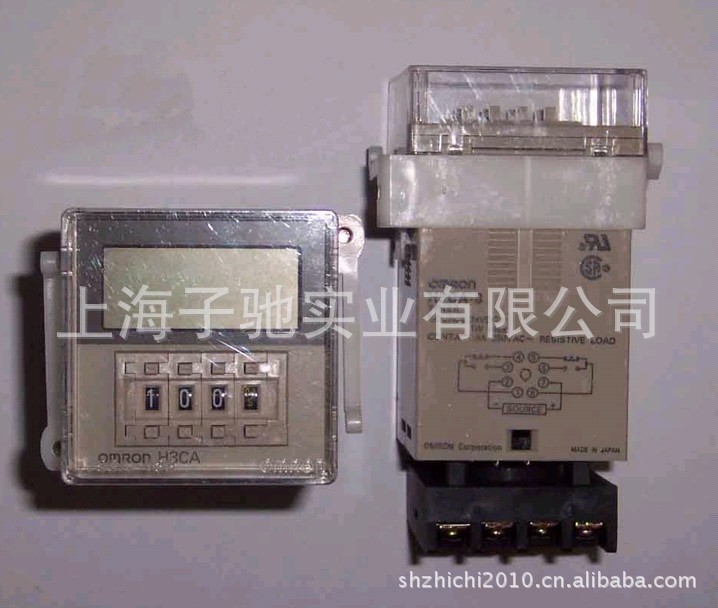

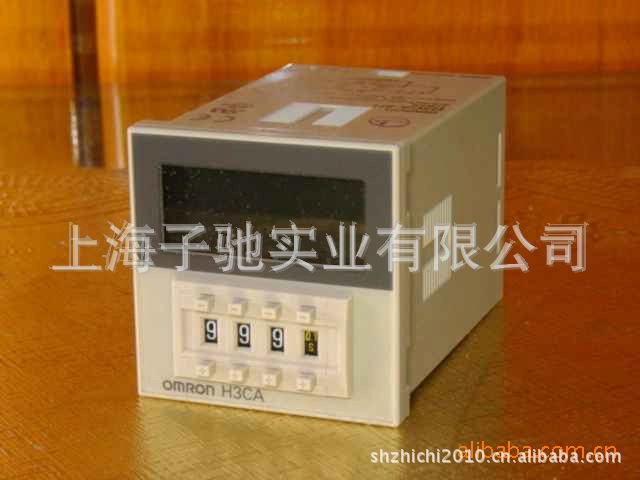

■H3CA
| H3CA-8 AC100/110/120 |
| H3CA-8 AC200/220/240 |
| H3CA-8 DC110 |
| H3CA-8 DC24 |
| H3CA-8 D***8 |
| H3CA-8H AC100/110/120 |
| H3CA-8H AC200/220/240 |
| H3CA-8H DC110 |
| H3CA-8H DC24 |
| H3CA-A |
| H3CA-A-306 |
| H3CA-A-42 |
| H3CA-FA |
产品规格仅供参考，详细信息请于业务员联系。
