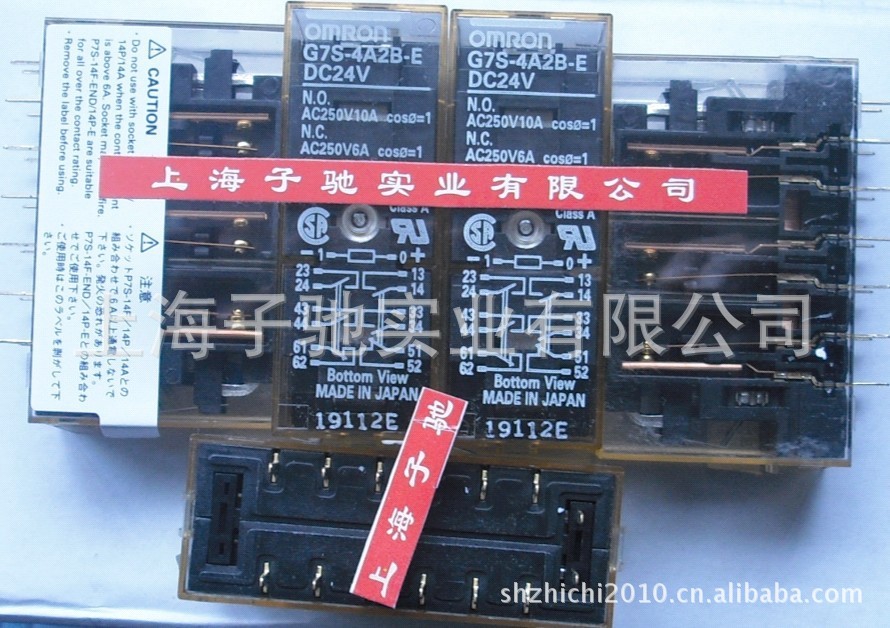

欧姆龙 G7S-3A3B G7S-4A2B-E G7S-3A3B-E G7S-4A2B 安全继电器

产品编号：4906195 更新时间：2020-09-03

价格：

来电议定

上海子驰实业有限公司

主营业务：伺服电机与驱动器，变频器，PLC
公司官网：shzhichi2010.cn.alibaba.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

品牌：OMRON/欧姆龙	产品系列：G7S	触点负载：微功率
触点切换电流：详见说明	触点切换电压：详见说明	触点形式：转换型
额定电流：0-20mA	额定电压：DC24	防护特征：密封式
型号：G7S-3A3B G7S-4A2B-E G7S-3A3B-E G7S-4A2B	应用范围：安全	释放电流：详见说明
吸合电流：详见说明	电流性质：直流

G7S安全继电器

通过EN标准认证的正式正式的安全继电器 ·带强制导向接点的继电器(EN50205/Class A VDE 认证) ·支持设备CE标记(机械指令) ·通过联锁电路避免设备的***状态 ·备有表面连接、背面连接插座

额定值

项目额定电压(V)	额定电流(mA)	线圈电阻(Ω)	动作电压(V)	复位电压(V)	***大容许电压(V)	功率消耗(VA/W)
DC24V	30	800	80%以下	10%以上	110%	约0.8

注1. 额定电流、线圈电阻为线圈温度+23℃时的数值，公差为&plu***n;15%。
2. 动作特性为线圈温度+23℃时的数值。
3. ***大连续允许电压为使用环境温度+23℃时的***大值。
开关部（接点部）

项目负载	阻性负载	***负载 (cosφ=0.4、L/R=7ms)
额定负载	AC240V 3A、DC24V 3A	AC240V 3A、DC24V 1A
额定通电电流	6A
接点电压的***大值	AC250V、DC24V
接点电流的***大值	6A

安全继电器插座的特性

型号	连接通电电流	耐压	绝缘电阻
P7S-14□-E□	10A	端子间:AC2,000V1min	1,000MΩ以上 *

注. P7S-14F-END （DC24V）请在-25～+55℃环境温度范围内使用。
* 测定条件：DC500V绝缘电阻下与耐电压项目相同场所进行测定。
性能

接触电阻 * 1		100mΩ以下
动作时间* 2		50ms 以下
**时间 2		50ms 以下
***大开关频率	机械	18,000次/h
	额定负载	1,800次/h
绝缘电阻* 3		100MΩ以上
耐压		AC2,500V 50/60Hz 1min（同极接点间AC1,500V）
振动	耐久	10～55～10Hz 单振幅0.75mm（复振幅1.5mm）
	误动作	10～55～10Hz 单振幅0.375mm（复振幅0.75mm）
冲击	耐久	1000m/s2
	误动作	100m/s2
寿命	机械	1000万次以上（开关频率度18,000次/h）
	电气的	10万次以上（额定负荷、开关频率度1,800次/h）
故障率P水准（参考值 *5）		DC5V 10mA
使用环境温度		-25～+70℃（无结冰，不凝露）
使用环境湿度		5～85%RH
重量		约65g

注. 上述为初始值。
*1. 测定条件：DC5V 10mA电压减低法测得。
*2. 测定条件：额定电压操作环境温度条件：23℃ 不包括振动时间。
*3. 测定条件：用DC500V兆欧表来测量，测量部位和耐压项目相同。
*4. 耐久性的条件为环境温度+15～+35℃、环境温度25～75%RH时的数值。
*5. 该数值是开关频率60次/min时的数值。

■G7S

产品型号如下：

G7S-3A3B DC24

G7S-3A3B-E DC24

G7S-4A2B DC24

G7S-4A2B-E DC24

　产品规格仅供参考，详细信息请于业务员联系。
