| 品牌：OMRON/欧姆龙 | 产品系列：H5F | 触点负载：微功率 |
| 触点切换电流：详见说明 | 触点切换电压：详见说明 | 触点形式：转换型 |
| 额定电流：0-5A | 额定电压：AC100-240 | 防护特征：塑封式 |
| 型号：H5F-A H5F-B H5F-FA H5F-FB H5F-KA H5F-KB | 应用范围：时间 | 释放电流：详见说明 |
| 吸合电流：详见说明 | 电流性质：交流 |
| |||
  |
| ||||||||
额定值
| 电源电压 | AC100～240V 50/60Hz （共用） |
| 容许电压变动范围 | 电源电压的85～110% |
| 功率消耗 | 约2.4VA （AC264V时） |
| 控制输出 | 有接点1a AC250V 15A（阻性负载） DC24V 10A （阻性负载） ***小适用负载DC5V 100mA （P水准、参考值） |
| 使用环境温度 | －10～＋55℃ （不结冰） |
| 使用温度范围 | －25～＋65℃ （不结冰） |
| 使用环境湿度 | 35～85％ |
| 外壳装饰 | 浅灰（芒塞尔5Y7/1） |
性能
| 动作时间重复精度 | （&plu***n;0.01%&plu***n;0.05s）以下 * 1 &plu***n;0.01%是相对于设定时间间隔的值 | |
| 设置误差 | ||
| 电压的影响 | ||
| 温度的影响 | ||
| 周期误差 | 月差&plu***n;15s （25℃） | |
| 停电补偿时间 | 连续5年以上（25℃）、10年以上（25℃ 停电率50%以下）* 2（锂电池） | |
| 绝缘电阻 | 100MΩ以上（导电部端子和外露不带金属部之间、操作电路和控制输出之间、不连接接点之间） | |
| 耐压 | AC2,000V 50/60Hz 1min（导电部端子和外露不带电金属部之间、 操作电路和控制输出之间）AC1,000V 50/60Hz 1min（不连接接点之间） | |
| 耐噪声 | 电源端子之间∶&plu***n;1.5kV 噪声模拟器形成方波噪声 （宽度100ns以及1μs、启动1ns） | |
| 振动 | 耐久 | 10～55Hz 单振幅0.375mm 3方向 各4周期（8分钟/周期） |
| 误动作 | 10～55Hz 单振幅0.25mm 3方向 各10分钟 | |
| 冲击 | 耐久 | 300m/s2 3轴各方向 各3次 |
| 误动作 | 100m/s2 3轴各方向 各3次 | |
| 寿命 | 机械 | 10万次以上（20℃） |
| 电气 | 5万次以上（阻性负载AC250V 15A） 5万次以上（电机负载AC250V 1HP） 5万次以上（***负载AC250V 10A 、cosφ =0.7） 5万次以上（灯负载AC100V 100W） 1万次以上（灯负载AC100V 300W） | |
| 重量 | 约115g （H5F-A）、约160g （H5F-KA）、约130g （H5F-FA） | |
* 1. 包括动作时间重复精度、设定误差、电压的影响、温度的影响在内的综合误差在（&plu***n;0.01%&plu***n;0.05秒）以内。
* 2. 停电时间的累计时间。

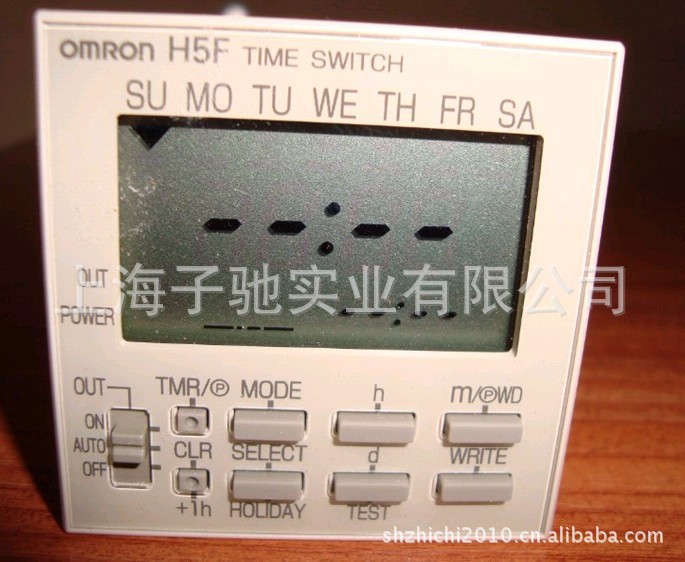

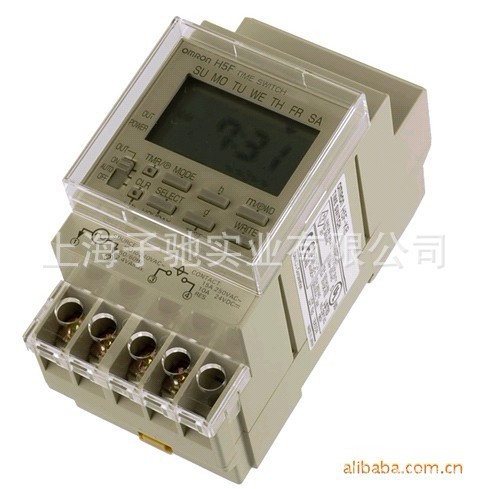

产品型号如下：
| H5F-A |
| H5F-B |
| H5F-FA |
| H5F-FB |
| H5F-KA |
| H5F-KB |
产品规格仅供参考，详细信息请于业务员联系。
