| 品牌：OMRON/欧姆龙 |
产品系列：H3CR-G |
触点负载：微功率 |
| 触点切换电流：详见说明 |
触点切换电压：详见说明 |
触点形式：转换型 |
| 额定电流：5A 0-20mA |
额定电压：AC100-240/DC12-125 |
防护特征：塑封式 |

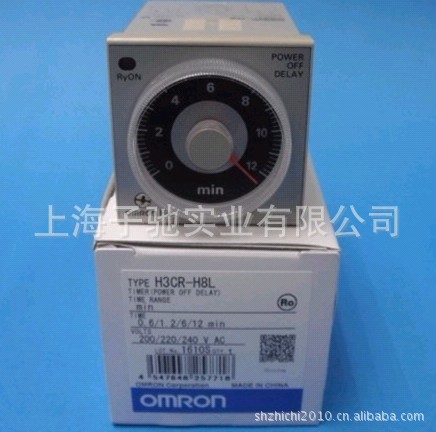

| 型号：H3CR-HRL AC100-120 S H3CR-H8L DC100-125 S |
应用范围：固态 |
释放电流：详见说明 |
| 吸合电流：详见说明 |
电流性质：交流 |
|
| |
| | | 固态定时器 | | | 将双定时器、
星形三角形定时器、
电源延迟断开
定时器系列化
• 提高抗电源波形畸变性。
• 通过UL、CSA、LR、NK标准认证，
符合EN61812-1的安全设计。
对应CE标记。 |
|
额定值
| 电源电压*1*2 | •AC100～240V50/60Hz•AC/DC24V50/60Hz•DC12V•D***8～125V |
| 容许电压变动范围 | 电源电压的85～110％（DC12V为90～110％） |
| 断电复位 | ***小电源开路时间0.1s |
| 功率消耗 | AC100～240V约10VA/2.1W（AC240V时）DC12V约1.0W（DC12V时）AC/DC24V约2VA/1.7W（AC24V时）约1.0W（DC24V时）D***8～125V约1.5W（DC125V时） |
| 复位电压 | 电源电压的10％以下 |
| 控制输出 | 接点输出:AC250V/DC30V5A阻性负载（cosφ＝1）***小适用负载DC5V10mA（P水准、参考值） |
| 使用温度范围 | -10～＋55℃（不结冰） |
| 保存温度范围 | -25～＋65℃（不结冰） |
| 使用环境湿度 | 35～85％ |
*1.DC规格的波纹在20%以下（可使用范围至单相全波整流电源）
*2.请将定时器输出作为电源使用。详情请参见996页的「定时器共通注意事项
性能
| 动作时间重复精度 | &plu***n;0.2％（对于***大刻度的比例）以下（1.2s，3s范围内&plu***n;0.2%&plu***n;10ms以下） |
| 设置误差 | &plu***n;5％（对于***大刻度的比例）&plu***n;50ms以下 |
| 复位时间 | 0.1s以下 |
| 电压的影响 | &plu***n;0.2％（对于***大刻度的比例）以下（1.2s，3s范围内&plu***n;0.2%&plu***n;10ms以下） |
| 温度的影响 | &plu***n;1％（对于***大刻度的比例）以下（1.2s，3s范围内&plu***n;1%&plu***n;10ms以下） |
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） |
| 耐电压 | AC2,000V50/60Hz1min（带电金属部和不带电金属部之间）AC2,000V50/60Hz1min（控制输出和操作电路之间）AC2,000V50/60Hz1min（异极接点之间）AC1,000V50/60Hz1min（非连续接点之间） |
| 脉冲电压 | 3kV（电源端子之间）但是DC12V、AC/DC24V型为1kV4.5kV（导电部端子和露出的不带电金属部之间）但是DC12V、AC/DC24V型为1.5kV |
| 抗噪声 | 噪声模拟器形成方波噪声（脉冲宽度100ns/1μs上升1ns）&plu***n;1.5kV（电源端子之间），但是DC12V型为&plu***n;400V |
| 静电耐力 | 8kV（误动作）15kV（***） |
| 振动 | 耐久 | 10～55Hz单振幅0.75mm3个方向各2h |
| 误动作 | 10～55Hz单振幅0.25mm3方向各10min |
| 冲击 | 耐久 | 980m/s26个方向各3次 |
| 误动作 | 98m/s26个方向各3次 |
| 寿命 | 机械 | 2000万次以上（无负载、开关频率1,800次/h） |
| 电气 | 10万次以上（AC250V、5A、阻性负载、开关频率1,800次/h）* |
| 保护结构 | IP40（面板表面部位） |
| 重量 | 约100g |
*请确认电气寿命曲线。
■ H3CR-F
