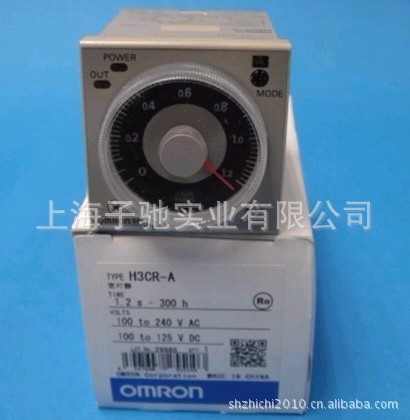

欧姆龙 H3CR-A H3CR-A-300 H3CR-A-301 H3CR-A8 固态定时器

产品编号：4906251 更新时间：2020-09-03

价格：

来电议定

上海子驰实业有限公司

主营业务：伺服电机与驱动器，变频器，PLC
公司官网：shzhichi2010.cn.alibaba.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

品牌：OMRON/欧姆龙	产品系列：H3CR-A	触点负载：微功率
触点切换电流：详见说明	触点切换电压：详见说明	触点形式：转换型
额定电流：0-20mA	额定电压：AC100-240 /DC12-125	防护特征：塑封式
型号：H3CR-A H3CR-A-300 H3CR-A-301 H3CR-A8	应用范围：固态	释放电流：详见说明
吸合电流：详见说明	电流性质：交流

H3CR-A

固态定时器

时间范围、动作模式的多重化。高压、低压2种AC/DC自由电源 DIN48×48mm的全多联定时器 • 通过2种AC/DC自由电源化，大幅度减少库存机种数量。 • 以6种动作模式多联（11脚型） 4种动作模式多联（8脚型）对应于各种用途。 • 控制电流消耗的经济型设计。 • 通过0设定瞬时输出，使时序检查变得容易。 • 安装插座（P3GA-11型），头部下端80mm，实现短体化。（H3CR-A8E AC100～240V/DC100～125V） • 同时拥有PNP输入型。 • 通过UL、CSA、NK、LR认证，符合EN61812-1，对应CE标记。

额定值

项目型号	H3CR-A	H3CR-AP	H3CR-AS	H3CR-A8	H3CR-A8S	H3CR-A8E
电源电压 1 2	AC100～240V 50/60Hz/DC100～125V AC24～48V 50/60Hz/DC12～48V *3		AC24～48V 50/60Hz/ DC12～48V*3	AC100～240V 50/60Hz/ DC100～125V AC24～48V 50/60Hz/ DC12～48V *3	AC24～48V 50/60Hz/ DC12～48V *3	AC100～240V 50/60Hz/DC100～125V AC/DC24～48V *3
容许电压变动范围	电源电压的85～110％（DC12V为90～110％）
电源复位	***小电源开路时间 0.1s
输入	无电压输入短路时阻抗 1kΩ以下短路时剩余电压 1V以下开路时阻抗100kΩ以上	AC100～240V/DC100～125VH :AC85～264V/ DC85～137.5V L:AC0～10V/DC0～10V AC24～48V/ DC12～48V H:AC20.4～52.8V/DC10.8～52.8V L:AC0～2.4V/DC0～1.2V	无电压输入短路时阻抗 1kΩ以下短路时剩余电压 1V以下开路时阻抗 100kΩ以上	－－
***小信号输入时间	0.05s			－－
功率消耗	AC100～240V/ DC100～125V (AC240V 60Hz时)继电器ON时:约2VA(1.6W) 继电器OFF时:约1.3VA(1.1W)	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON时 :约2.5VA(2.2W)4 继电器OFF时:约1.8VA(1.7W)4	（DC24V时）输出ON时：0.3W 输出OFF时：0.2W	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON时:约2VA(1.6W)继电器OFF时:约1.3VA(1.1W)	(DC24V时)输出ON时:0.3W 输出OFF时:0.2W	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON/OFF时:约2VA(0.9W)
功率消耗	AC24～48V/DC12～48V(DC24V时)继电器ON时:约0.8W 继电器OFF时:约0.2W	AC24～48V/DC12～48V(DC24V时)继电器ON时:约0.9W 4 继电器OFF时:约0.3W 4	（DC24V时）输出ON时：0.3W 输出OFF时：0.2W	AC24～48V/DC12～48V (DC24V时)继电器ON时:约0.8W继电器OFF时:约0.2W	(DC24V时)输出ON时:0.3W 输出OFF时:0.2W	AC/DC24～48V(DC24V时)继电器ON/OFF时 :约0.9W
复位电压	电源电压的10％以下
控制输出	接点输出:AC250V/DC30V5ADC125V 0.15A 阻性负载(cosφ＝1)***小适合负载 DC5V 10mA(P水准、参考值)		晶体管输出: NPN极点集开路 DC30Vmax. 100mAmax.剩余电压2V以下	接点输出:AC250V/DC30V 5A DC125V 0.15A 阻性负载(cosφ＝1)***小适合负载 DC5V10mA(P水准、参考值)	晶体管输出 :NPN极点集开路DC30V max.100mA max.剩余电压2V以下	接点输出:AC250V/DC30V 5A DC125V 0.15A 阻性负载(cosφ＝1)***小适合负载 DC5V 10mA(P水准、参考值
使用温度范围	-10～+55℃（不结冰）
保存温度范围	-25～+65℃（不结冰）
使用环境温度	35～85％

* 1. DC规格的波纹率在20%以下。(可以使用范围至单相全波整流电源)
* 2. 请将定时器输出作为电源使用。详情请参见996页的「定时器共通注意事项关于电源」。
* 3. AC24～48V/DC12～48V规格有浪涌电流，因此采用传感器等无接点输出开关定时器本体电源时必须注意。
(备有浪涌电流为50mA左右的DC24V专用品作为特殊品。H3CR-A-302型、H3CR-A8-302型)
* 4. ②-⑦端子短路、⑩-⑥端子短路状态(包括输入电路的消耗电流在内)时的值。

■H3CR-A

产品型号如下：

H3CR-A AC100-240/DC100-125

H3CR-A AC24-48/DC12-48

H3CR-A-300 AC100-240/DC100-125

H3CR-A-300 AC24-48/DC12-48

H3CR-A-301 AC100-240/DC100-125

H3CR-A-301 AC24-48/DC12-48

H3CR-A8 AC100-240/DC100-125

H3CR-A8 AC24-48/DC12-48

H3CR-A8-301 AC100-240/DC100-

H3CR-A8-301 AC24-48/DC12-48

H3CR-A8-302 DC24

H3CR-A8-305 AC100-240/DC100-12

H3CR-A8E AC/DC24-48

H3CR-A8E AC100-240/DC100-125

H3CR-A8S AC24-48/DC12-48

H3CR-AP AC100-240/DC100-125

H3CR-AP AC24-48/DC12-48

H3CR-AS AC24-48/DC12-48

H3CR-F AC/DC24

H3CR-F AC100-240

H3CR-F DC12

H3CR-F D***8-125

H3CR-F-300 AC/DC24

H3CR-F-300 AC100-240

H3CR-F-300 DC12

H3CR-F-300 D***8-125

H3CR-F8 AC/DC24

H3CR-F8 AC100-240

H3CR-F8 DC12

H3CR-F8 D***8-125

H3CR-F8-300 AC/DC24

H3CR-F8-300 AC100-240

H3CR-F8-300 DC12

H3CR-F8-300 D***8-125

H3CR-F8N AC/DC24

H3CR-F8N AC100-240

H3CR-F8N DC12

H3CR-F8N D***8-125

H3CR-F8N-300 AC/DC24

H3CR-F8N-300 AC100-240

H3CR-F8N-300 DC12

H3CR-F8N-300 D***8-125

H3CR-FN AC/DC24

H3CR-FN AC100-240

H3CR-FN DC12

H3CR-FN D***8-125

H3CR-FN-300 AC/DC24

H3CR-FN-300 AC100-240

H3CR-FN-300 DC12

H3CR-FN-300 D***8-125

H3CR-G8EL AC100-120

H3CR-G8EL AC200-240

H3CR-G8EL-31 AC100-120

H3CR-G8EL-31 AC200-240

H3CR-G8L AC100-120

H3CR-G8L AC200-240

H3CR-G8L-30 AC100-120

H3CR-G8L-30 AC200-240

H3CR-H8L AC/DC24 M

H3CR-H8L AC/DC24 S

H3CR-H8L AC100-120 M

H3CR-H8L AC100-120 S

H3CR-H8L AC200-240 M

H3CR-H8L AC200-240 S

H3CR-H8L DC100-125 M

H3CR-H8L DC100-125 S

H3CR-H8L D***8 M

H3CR-H8L D***8 S

H3CR-H8RL AC/DC24 M

H3CR-H8RL AC/DC24 S

H3CR-H8RL AC100-120 M

H3CR-H8RL AC100-120 S

H3CR-H8RL AC200-240 M

H3CR-H8RL AC200-240 S

H3CR-H8RL DC100-125 M

H3CR-H8RL DC100-125 S

H3CR-H8RL D***8 M

H3CR-H8RL D***8 S

H3CR-HRL AC/DC24 M

H3CR-HRL AC/DC24 S

H3CR-HRL AC100-120 M

H3CR-HRL AC100-120 S

H3CR-HRL AC200-240 M

H3CR-HRL AC200-240 S

H3CR-HRL DC100-125 M

H3CR-HRL DC100-125 S

H3CR-HRL D***8 M

H3CR-HRL D***8 S

　产品规格仅供参考，详细信息请于业务员联系。
