| 是否提供加工定制：否 | 品牌：OMRON/欧姆龙 | 型号：3F88L-CG001N 3F88L-CG001S 3F88L-CG003S |
| 用途：详见说明 | 产品认证：详见说明 |
| |||
 |
| ||||||||
额定值/性能
一般规格
| 项目 型号 | 3F88L-160 | 3F88L-162 |
| 电源电压 | AC100～240V 50/60Hz | |
| 容许电源电压 | AC85～264V | |
| 消耗功率 | 27VA以下 | |
| 冲击电流 | 40A/10ms以下 | |
| I/O电源 | DC24V/145mA | |
| 容许I/O电源电压 | DC20.4～26.4V | |
| 绝缘电阻 | 电源AC 所有外部端子和保护接地端子间 20MΩ以上(DC500V) | |
| 耐电压 | 电源AC 所有外部端子和保护接地端子间 AC2,300V 50/60Hz 1分间（漏电电流10mA以下） | |
| 耐噪声 | 2kV（电源线）以IEC61000-4-4为标准 | |
| 耐振动 | 以JIS C0911为标准 振幅10～57Hz 振幅0.075mm、57～150Hz 加速度9.8m/s2 X、Y、Z各方向80分间（扫描8分钟×扫描次数10次=合计80分钟） | |
| 耐冲击 | 以JIS C0912为标准 147m/s2 X、Y、Z各方向 3次 | |
| 使用环境湿度 | 0～+55℃ | |
| 使用环境湿度 | 10～90％（不凝露） | |
| 使用环境 | 无腐蚀性气体 | |
| 保存环境温度 | -20～+75℃ | |
| 端子螺钉尺寸 | 电源输入部 ：M3.5、控制输入输出部 ： M3 | |
| 瞬间停电检测时间 | 15ms以下 无瞬间停电检测通知 | |
| 外形尺寸 | 110×100×82.5mm(W×H×D) | |
| 重量 | 1kg以下 | |
| 结构 | 内置柜型 | |
| 安装方式 | M4螺钉（2点）或DIN导轨安装 | |
性能规格
| 项目 型号 | 3F88L-160 | 3F88L-162 |
| 输出点灵敏 | 16点 | 32点 |
| 输出性能 | 集电极开路输出 ***大开关能力 DC26.4V 300mA（但每个连接器不超过1.6A） | |
| 列数 | 8列数单元（分辨率360时）、列数单元（分辨率为720时） | |
| 显示 | 7段LED（实际存储单元、旋转数、当前角度） | |
| 响应旋转数 | 1600r/min（分辨率为360时）、 800r/min（分辨率为720时） | |
| 检测周期 | 100μs以下 | |
| 再现性 | 0.2度 | |
| 存储备份 | 不发挥存储(EEP-ROM)可写入次数10万次 | |
| 控制单位 | 1/360（分辨率为360时）、1/720（分辨率为720时） | |
| 原点校正 | 1～359（分辨率为360时）、 1～719（分辨率为720时） | |
| 间隙校正 | 1～179（分辨率为360时）、1～359（分辨率为720时） | |
| 进角修正 | 进角量输入范围 ：1～359（分辨率为360时）、1～719（分辨率为720时） 速度输入范围 ：1～1600（分辨率为360时）、1～800（分辨率为720时） ※速度输入为0时，提前角输入只接受0。 | |
| 控制输入 | START、TRIG、BANK1～3、RESET 光电耦合器输入 输入抗阻4.7kΩ | |
| 控制输出 | RUN、ERROR、M·DET 集电极开路输出***大开关能力 DC26.4V 300mA | |
| 速度检测精度 | 5r/min以下 | |

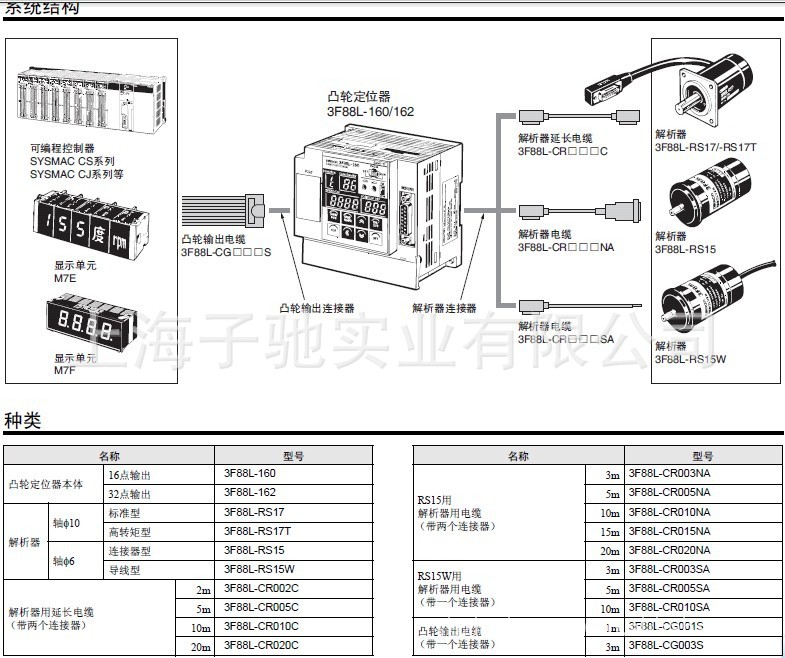

■3F88L-160/162
相关产品型号如下：
| 3F88L-160 |
| 3F88L-162 |
| 3F88L-CG001N |
| 3F88L-CG001S |
| 3F88L-CG003S |
| 3F88L-CG0R5N |
| 3F88L-CM003S DISPLAY CABLE |
| 3F88L-CR002C |
| 3F88L-CR003NA |
| 3F88L-CR003SA |
| 3F88L-CR005C |
| 3F88L-CR005NA |
| 3F88L-CR008C |
| 3F88L-CR010C |
| 3F88L-CR010NA |
| 3F88L-CR010SA |
| 3F88L-CR020C |
| 3F88L-CR040C |
| 3F88L-CR040NA |
| 3F88L-CR100C |
| 3F88L-RL10 |
| 3F88L-RL6 |
| 3F88L-RS15 |
| 3F88L-RS15W |
| 3F88L-RS17 |
| 3F88L-RS17T |
产品规格仅供参考，详细信息请于业务员联系。
