KI 6700系列光时域反射仪手持式光时域反射仪OTDR

光通信测试仪器 >> 光时域反射仪/手持式光时域反射仪/OTDR >> KI 6700系列-光时域反射仪/手持式光时域反射仪/OTDR

产品编号： 31814304916 产品名称： KI 6700系列-光时域反射仪/手持式光时域反射仪/OTDR 规　　格： 齐全 产品备注：   产品类别： 光通信测试仪器

产 品 说 明

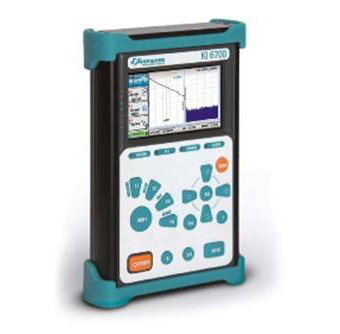

KI 6700系列-光时域反射仪/手持式光时域反射仪/OTDR       这个可靠、小巧和高性能的KI 6700系列手持式光时域反射仪适于测量光纤光缆系统的光损耗、光纤长度、验证和故障探测。除了OTDR通常的测试功能外，KI 6700系列手持式光时域反射仪还有多种增强测试功能，例如自动多波长测试、光网络验证、将测试文件存入USB存储器和先进的光标定位。   特点： * OTDR和激光光源功能 * 多波长测试 * SMF动态范围：达到43dB * MMF动态范围：达到30dB * 低的SMF OTDR衰减 * 1.2米小的事件盲区 * 脉冲宽度：6, 12, 25, 100, 300, 1000, 3000, 10000, 20000 ns * 测量距离范围(SMF光纤)：2, 5, 10, 20, 40, 80, 120, 160, 240公里 * 接续损耗检验 * 光网络检验 * 实时网络/FTTH PON测试选择 * 二层次测试 * 大屏幕、高亮度彩色显示 * 可连接外部设备的USB-B接口 * 可转存测试报告的USB-A接口 * 内存：128M * 存储长距离测试780条，短距离测试50,000条 * 衰减分辨率为0.001dB * 取样分辨率：0.16‥‥‥7.6米 * 取样点达到64,000个 * ORL测试可集成成事件表 * 自动实时的光纤/无光纤识别 * 适合有经验的用户和初学者用户的先进的和自动模式测量中心 * 工作温度：-15-50°C * 存储温度：-25-55°C * 尺寸：214x137x35mm * 重量：1300克   技术指标 Parameters                                     P/N suffix SMF OTDR None A B C λ tolerance                                                      λ ± 20 nm Dynamic range (dB) @SNR = 1& wavelength as applicable 1310 nm: 34 1490 nm: 30 1550 nm: 32 1625 nm: 31 1310 nm: 30 1490 nm: 26 1550 nm: 28 1625 nm: 27 1310 nm: 38 1490 nm: 34 1550 nm: 36 1625 nm: 35 1310 nm: 41 1490 nm: 38 1550 nm: 43 1625 nm: 39 Attenuation dead zone1 4.5m 10.0m 7.0m 13.0m Event dead zone1 1.2m 2.4m 2.5m 3.0m Pulse width                                           6, 12, 25, 100, 300, 1000, 3000, 10000, 20000 ns Distance range                                       2, 5, 10, 20, 40, 80, 120, 160, 240 km SMF OTDR Laser Source Output power                                                    > -10 dBm Power level stability                                               < 0.01 dB (15 min) Operating mode                                                  CW & 2 kHz                 MMF OTDR   Fiber Core diameter: 50 μm Fiber Core diameter: 62.5 μm λ tolerance                                                     λ ± 20 nm Dynamic range (dB) @SNR = 1 & wavelength as applicable     Dynamic range (dB) @SNR = 1 & wavelength as applicable 850 nm: 28 dB 1300 nm: 30 dB 850 nm: 29 dB 1300 nm: 31 dB Attenuation dead zone1                                           4.5 m Event dead zone1                                                1.2 m Pulse width                                                 6, 12, 25, 100, 300, 1000 ns Distance range                                              2, 5, 10, 20, 40, 80 km Note 1: at minimum pulse width and reflectance of -40 dB.   订货信息 Description P/N P/N suffix options Instrument, OTDR SMF 1310/1550 nm, SC Instrument, OTDR SMF 1310/1550 nm & 1625 nm (filtered), SC Instrument, OTDR 50 μm MMF 850/1300 nm & SMF 1310/1550 nm, SC KI 6701 KI 6702 KI 6703 None, A, B, C None, A, B, C None Please enquire alternative fixed connectors: APC, LC, FC, E2000, ST etc. Please enquire for other wavelengths or other specifications.
