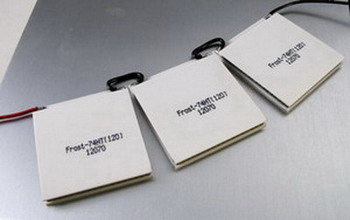

工业应用的高效单级热电制冷

产品编号：

产品名称：

规　　格：

产品备注：

产品类别：

STANDARD TERMS OF DELIVERY:



— substrate material — alumina (ВК-96)

— height tolerance ± 0,05 mm (L1)

— parallelism 0,03 mm (L1)

— wire length 120 mm

— pin orientation (for rectangular coolers) — to the longer side

— processing temperature up to 80°С, maximal assembly temperature 120°С (assembly solder Tm = 139°С)



ADDITIONAL OPTIONS



Description	Notation (*)	Note
processing temperature up to 120 °C, max assembly temperature = 130 °C	HT(120)	assembly solder with Tm = 139 °C
processing temperature up to 150 °C, max assembly temperature = 170 °C	HT(150)	assembly solder Pb-Sn with Tm = 183 °C
processing temperature up to 200 °C, max assembly temperature = 220 °C	HT(200)	assembly solder with Tm = 232 °C
special version for operation under conditions of temperature cycling	С	> 105 cycles +40C/+90 °C
height tolerance = ± 0.025 mm and parallelism 0.02 mm	L2
height tolerance = ± 0.015 mm and parallelism 0.01 mm	L3
metallization of cold (mc) and (or) hot side of cooler with solder tinning (melting temperature = 95 °C, 117 °C, 139 °C, 183 °C)	mc95, mh95, mm117 etc.
gold plating	mcAu, mhAu, mmAu	metallization Cu-Ni-Au (0.2-1 micron)
substrate material – aluminium nitride (AlN)	N	heat conductivity > 180 W/mK
sealant: epoxy, silicon, urethane, conformal coating	E, S, U, Сс
non-standard pin orientation
type and length of wires by customer’s requirement
сonnection to arraies
сonnectors crimping
soldering on cold or hot heatsink, packaging or cold block



缩写词的定义：

TEC: 热电致冷器

TGM: 热电模块

ΔTmax：热电致冷器的热面和冷面之间可实现的最大温差。

Imax：输入电流到热电致冷器导致最大的ΔTmax

Umax： 在Δtmax，热电致冷器接触的电压

Qmax：热电致冷器的最大冷却能力。当热电致冷器的热面和冷面之间保持温差为零，逐渐升高热电致冷器的电流到最大电流Imax。此时，热电致冷器达到最大冷却能力。

Rac： 在1KHz的交流电测得的热电致冷器的电阻。



工业应用的致冷器

系统符号说明:

通用的缩写被用于标记单级致冷器：

ТВ-N-C-h, 表示:

ТВ — 产品缩写：热电池 (致冷器)。

N — 在制冷器中热电偶的对数

С — 基于热电偶条数的肋骨长度(用毫米表示)

h —基于热电偶条数的高度(用毫米表示)

例如：TB-161-1.4-1.5模块: 161是热电偶对数，(322是热电偶的元素)

每个元素都有1.4mm x 1.4mm的横截面积, 高是1.5mm。
