GKC-6A全功能高压开关综合特性测试仪
【概述】
概述：随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据***新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
【产品特点】
8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
高速热敏打印机，方便现场打印测试数据。
机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
配备直线传感器、旋转传感器、***传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图形。
主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试。
内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
内部抗干扰电路可满足500KV变电站内可靠使用。
【技术参数】
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～18000ms，分辨率：0.01ms
2. 合闸电阻测量：
3路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
合闸电阻投入时间
3. 测量范围：0～1300Ω,分辨率1Ω,精度1%
4.石墨触头测量：
3路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
5．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
7.行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
8.电流：***大电流输出为20A。
9.交直流电源 ：AC 220V &plu***n; 10%；50Hz &plu***n; 2%
10.直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)
11. 隔离开关测量范围：
⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号***大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12.主机体积：380×280×170mm
13.使用环境： -10℃~+50℃
14.相对湿度：≤90%
【仪器面板】

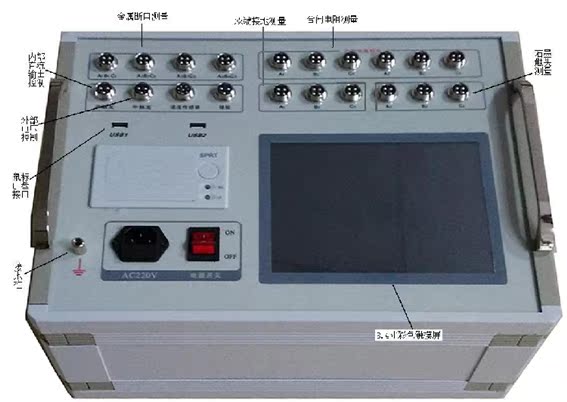

【仪器面板介绍】
金属断口测量：可测量12路普通断路器的合、分闸、弹跳、同期、同相等时间。
内触发：是指仪器输出DC30～265V可调直流电源，默认为DC220V，进行分、合闸操作。
外触发：是指仪器内部直流电源不工作，用现场电源（交流、直流均可）操作开关动作。
合闸电阻测量：测量带合闸电阻触头断路器专用。
石墨触头测量：测量带石墨触头断路器专用。
接地柱：现场做实验时，请先接好接地线。
速度传感器接口：连接直线传感器和旋转传感器以及***传感器的接口。
打印机：现场打印所测量数据。
液晶显示屏：参数设置、测量、数据等显示。
【日常***】
1．本仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。
2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，***好每月通电一次，每次约0.5小时。
【装箱清单】
1．断口线及短接线 2套
2．合分闸线 1根
3. 合闸电阻测试线 1套
3．10A电源线 1根
4．10A*** 2个
5．打印纸 2卷
6．50mm直线传感器及接头 1套
7．360度旋转传感器及接头 1套
8. ***传感器 1支
9．磁性表座 1个
10. 产品说明书 1份
注：如客户需配置300mm、500mm、1000mm，则另计价收取适当费用。
【售前承诺】
本公司产品均通过***计量院、电科院及相关单位检验合格；凡在本公司购买产品的用户可将设备送往当地电科院及相关单位检测，如有送检不合格，全额退款！
【***承诺】
本公司拥有***的研发团队·确保用户无后顾之忧·设备自购买日起·一个月包换·一年包修·三年质保·终身维修！
电话：18071743129 ＱＱ"591150682"
GKC-6A高压开关动特性测试仪
【产品特点】
1.超大水晶触摸彩屏、高速热敏打印机
5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用；
高速热敏打印机，方便现场打印试验数据和曲线；
2. 集成***性能直流电源
集成操作电源，无须现场二次电源，现场使用更加方便快捷；
电源电压30V～300V可调，电流20A，连续工作时间3s；
3．三种试验***实现
（1）常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、***大速度、平均速度、开距、超程等速度数据；
（2）重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
（3）低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；
4．三种合分闸控制方式
（1）支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
（2）支持外同步方式控制，外部电源提供电压给合、分闸线圈；
（3）支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；
5．具有录波功能
可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
6．大容量存储器，支持U盘内置或外置
带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；
7．同测6路断口1路速度1路电流
可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
在内同步方式时，可测试1路通过合、分闸线圈的电流；
8．配备PC机上层软件
PC机上层软件可以打开试验数据，即可以管理分析试验数据，也可以生成试验报告、导出EXCEL数据等功能；
9．内置抗干扰电路
内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；
10．防尘防水工程塑料密封箱
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
【技术参数】
（1）***大速度：20m/s，分辨率：0.01m/s；测试准确度为：&plu***n;1.0%读数&plu***n;0.05 ；
（2）行程测试范围：6mm～280mm（可选配至6-700mm）；
（3）行程***小分辨率：0.1mm；测试准确度为：&plu***n;1.0%读数&plu***n;0.1mm；
（4）时间测试范围：10ms～15s，
（5）时间分辨率：0.1ms；时间测试准确度为：&plu***n;0.5%读数&plu***n;0.2ms；
（6）***小动作同期差分辨率：0.1ms；测试准确度为：&plu***n;0.5%读数&plu***n;0.1ms；
（7）测试通道8路：6路断口时间，1路速度，1路线圈电流；
（8）电源：AC220V&plu***n;10%；50Hz&plu***n;1Hz；
（9）操作电源输出：电压DC30V～300V可调（可选配至DC14V～250V），电流20A，数字程控调整，连续工作时间3s
【装箱清单】
1﹑主机 1台
2﹑传感器 1套
3﹑测试线 1套
4﹑产品使用说明书 1份
5﹑产品合格证 1份
6﹑产品实验报告 1份
