YB223 SOT23-6 小体积低功耗 电容式触摸感应IC 仅一个外围 电路简单
应用:台灯，感应触摸类产品，感应触摸控制移动电源
YB223 LED灯控应用方案
1、本方案采用YB223单通道触摸芯片驱动NPN三极管来控制LED灯的亮灭。
2、输入电压：DC 12V
3、输入电流：50MA

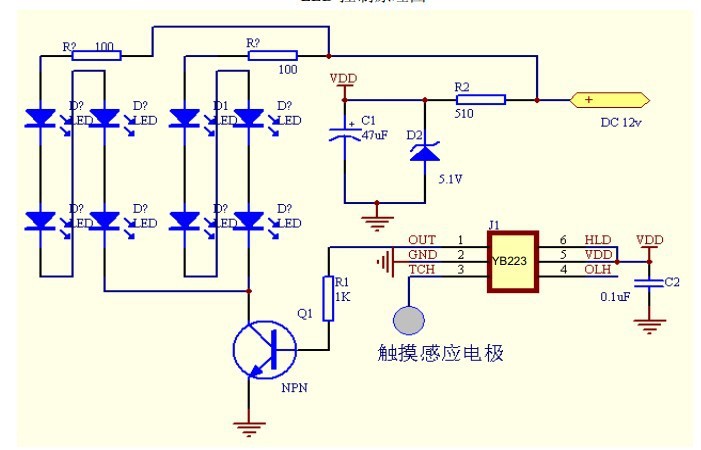

4、原理图
LED控制原理图
一、 采用2.5V的LDO,将触摸IC的电源纹波控制在100MV之内，电源跌落不能超过200MV.
二、 触摸片与电感要隔离开，在触摸感应走线上串一个磁珠。

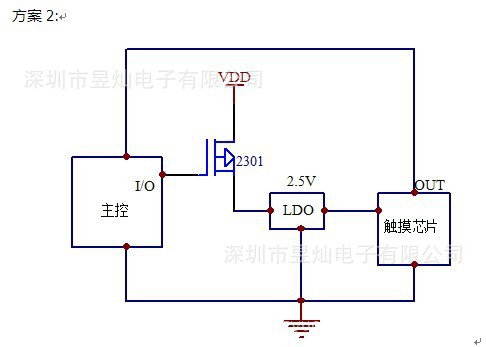

三、 直接用主控的I/O口给触摸芯片供电或者利用主控控制MOS管给触摸芯片供电，当检测到触摸一直有输出且超过10S，主控就将触摸芯片的电源断开，让触摸芯片复位。电路方框图如下：

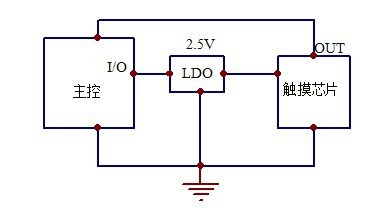

方案1:
