Advanced Chroma Keyer，每级M/E各含4个，是从事高端制作和虚拟场景的绝佳选择。这款ATEM切换台是目前最先进的型号，它蕴含多项最新科技和功能，其中包括两个Ultra HD多画面分割器、全面2D DVE、带4个画中画DVE的内置SuperSource合成引擎，并且每路12G-SDI输入均配有全面再同步等众多功能！多速率12G-SDI接口只要通过一根BNC线缆就能在所有HD和Ultra HD格式间自动切换，最高可达2160p59.94！ATEM 4 M/E Broadcast Studio 4K囊括了从事高端现场制作所需的全部功能，让您做足准备，随时升级到Ultra HD制作！

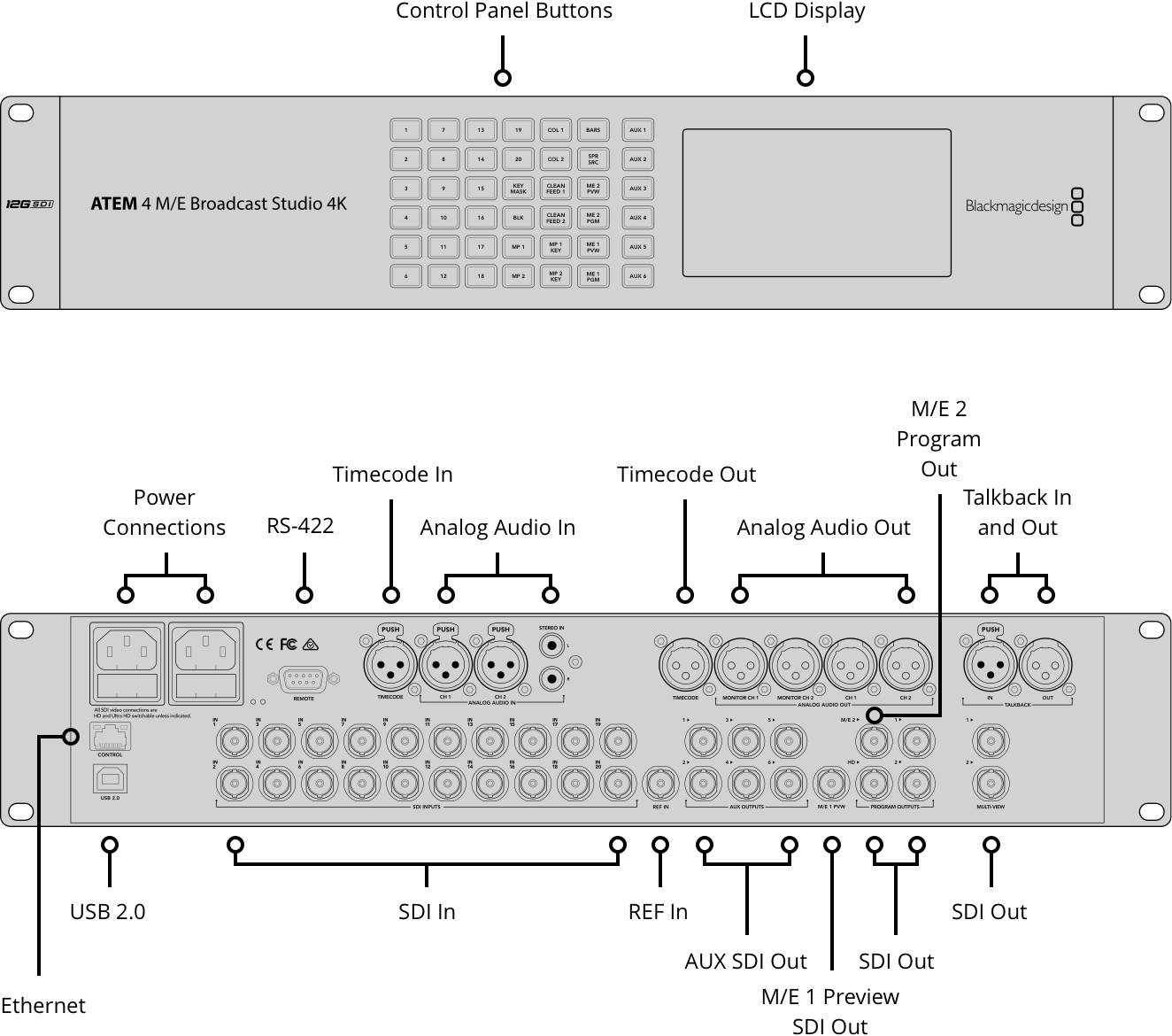

接口
视频输入接口总数
20
视频输出接口总数
13
辅助输出接口总数
6
SDI速率
1.5G、3G、6G、12G
音频输入接口总数
2路XLR 2路RCA
音频输出接口总数
2路XLR用于节目，2路XLR用于监视器。
时间码接口
1x XLR时间码输入。1x XLR时间码输出。
同步输入
三电平或黑场。
视频输入再同步
20路输入均配备。
SDI视频输入
20路可切换10bit HD/Ultra HD 4K。2通道嵌入式音频。
其他音频输出
1路XLR用于时间码，1路XLR用于对讲。
SDI音频输出
所有SDI输出上都嵌入2个音频通道。
其他音频输入
1路XLR用于时间码，1路XLR用于对讲。
SDI节目输出
3路可切换10bit HD/Ultra HD 4K。
下变换SDI节目输出
1路10bit（Ultra HD 4K到HD）。
SDI预监输出
1路可切换10bit HD/Ultra HD 4K。
Multi View数量
2路SDI
Multi View输出
2路SDI
控制面板接口
以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）。
计算机接口
1个USB 2.0端口。
格式
SD视频格式
无
HD视频格式
720p50、720p59.94、
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、1080i59.94
Ultra HD视频格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94
SDI规范
SMPTE 292M、SMPTE 424M、SMPTE 2082
视频采样
4:2:2
色彩精度
10bit
色彩空间
REC 601、REC 709、REC 2020
产品规格
上游键控
16，带色键/线性键/亮度键
下游键控
2
色度键控
16
对讲支持
无
混音消除支持
无
线性/亮度键控
19
转场键控（Stinger/DVE）
1个Stinger，1个DVE
叠加层总数
26
图形发生器
19
彩底发生器
2
带3D边框或下拉阴影的DVE
1
控制面板
软件或选购硬件面板
可指派窗口
16
Tally
红色表示节目，绿色表示预监
窗口源标签
支持
Multi view监看
多画面分割监看
2路10画面布局，共20个分割画面
Multi View视频格式
可选HD或Ultra HD
媒体播放器
媒体播放器
4
媒体池静帧容量
64个，带填充和键
媒体池片段容量
2个，带填充和键
媒体播放器可存放的720 HD片段长度
3200帧
媒体播放器可存放的1080 HD片段长度
1440帧
媒体播放器可存放的Ultra HD片段长度
360帧
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
媒体池视频文件格式
TGA序列
媒体池音频文件格式
WAV、MP3和AIFF
显示器
界面
监视器最低分辨率要求为1366 x 768像素。
前面板
自带高清LCD监视器用于显示视频，并配备42个LED按钮用于Aux辅助切换。
处理
处理延迟
< 7条扫描线。
调音台
2个通道混合器，每个具备24路输入。
可选On/Off/音频跟随视频（AFV）。
电平和峰值音频表。
主增益控制。
为监看专设模拟输出。
4K到HD下变换
支持，1路节目。
软件
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持 Mac 10.11 El Capitan、MacOS Sierra 10.12或更高版本 ，以及64位版Windows 8.1或64位版Windows 10操作系统。
软件更新
使用USB 2.0接口直接连接到Mac或Windows计算机。自带ATEM Setup Utility。
配置
通过ATEM Software Control Panel配置。ATEM切换台主机IP地址除外，该设置需要通过USB连接切换台主机后使用ATEM Setup Utility软件设置。
操作系统
Mac 10.12 Sierra、
Mac 10.13 High Sierra或更高版本。
Windows 8.1或 Windows 10。
电源要求
电源
2个内部100-240V AC电源
功耗
300W

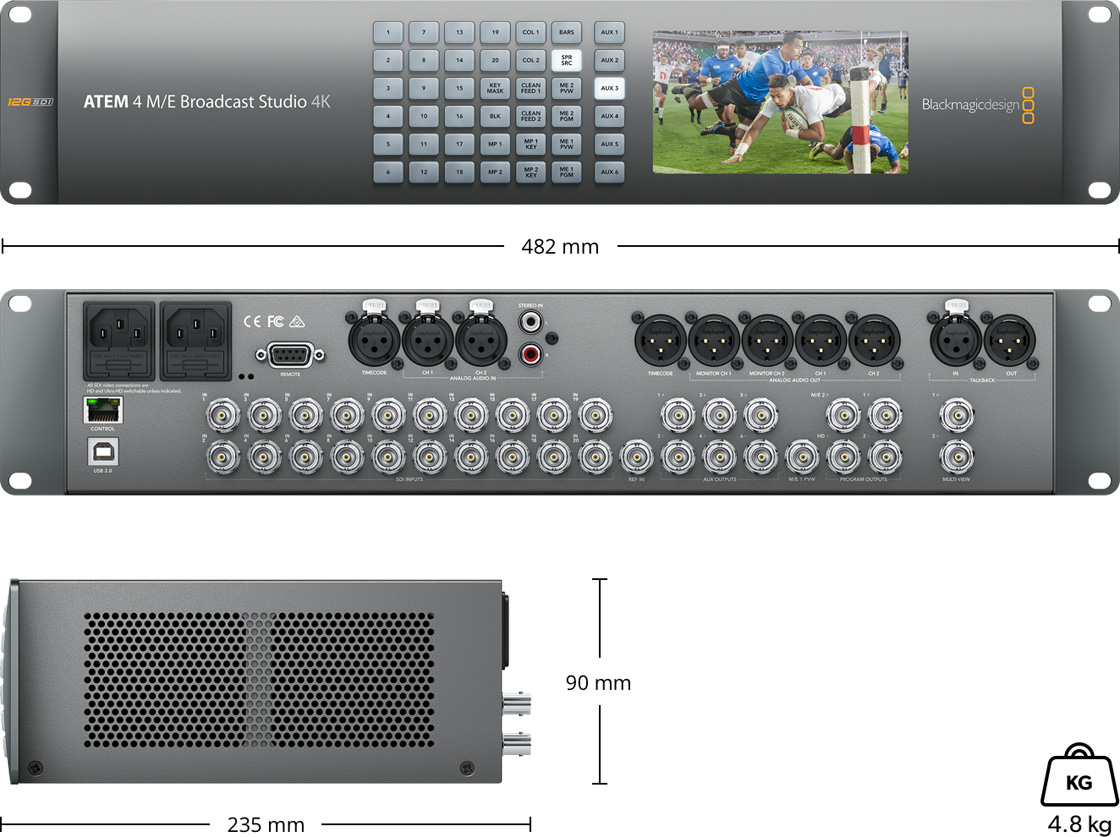

物理规格
物理安装
物理安装
2个机架单位
环境规格
操作温度
0°到40° C（32°到104° F）
存储温度
-20°到60° C（-4°到140° F）
相对湿度
0%到90%不结露
装箱配置
ATEM 4 M/E Broadcast Studio 4K
含有软件和操作手册的SD卡
