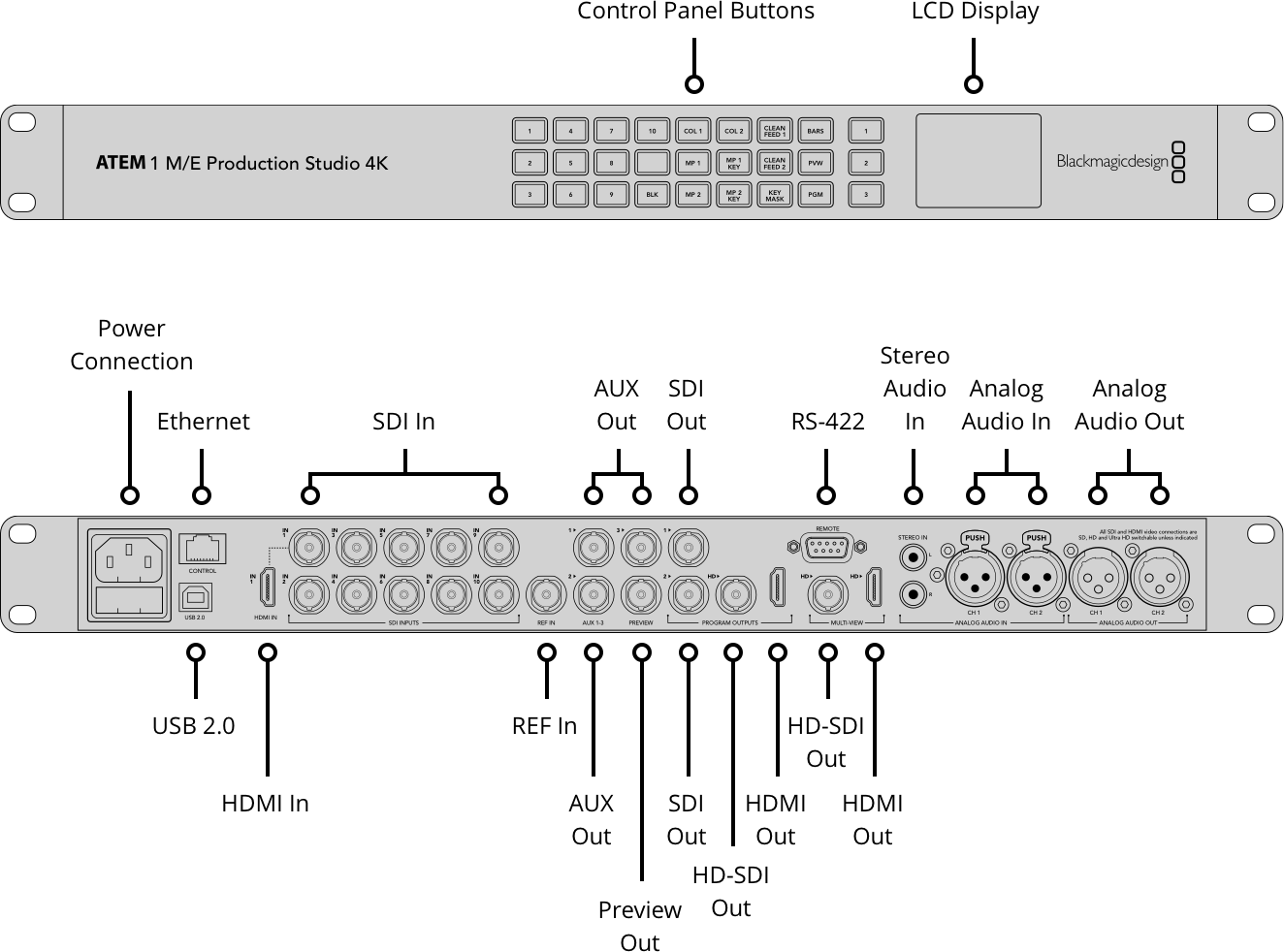

先进的ATEM 1 M/E Production Studio 4K机型可在SD、HD及Ultra HD视频格式之间切换， 可连接大量视频源，如摄影机、硬盘录机以及计算机。配备10路输出、色键抠像、各类转场、媒体池、4个上游键控、下游键控、调音台、多画面分割、全动态DVE、Stinger转场特技、含有全动态视频以的大容量媒体池和3路辅助输出！
接口
视频输入接口总数
11个，其中10个为有效输入
视频输出接口总数
10
辅助输出接口总数
3
SDI速率
270Mb、1.5G、3G、6G
音频输入接口总数
2路XLR 2路RCA
音频输出接口总数
2路XLR用于节目
时间码接口
无
同步输入
三电平或黑场
视频输入再同步
10路输入均配备
SDI视频输入
10路可切换10bit SD/HD/Ultra HD 4K。2通道嵌入式音频。
HDMI视频输入
1路HDMI A类。可切换10bit SD/HD/Ultra HD 4K。2通道嵌入式音频。
模拟音频输出
2路XLR
SDI音频输出
所有SDI输出上都嵌入2个音频通道。
SDI节目输出
2路可切换10bit SD/HD/Ultra HD 4K。
HDMI节目输出
1路HDMI A类。可切换10bit SD/HD/Ultra HD 4K。
下变换SDI节目输出
1路10-bit（Ultra HD 4K到HD）
SDI预监输出
1路可切换10bit SD/HD/Ultra HD 4K。
Multi View总数
1
SDI Multi View输出
1
HDMI Multi View输出
1
控制面板接口
以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）
计算机接口
1个USB 2.0端口。
格式
SD视频格式
525i59.94 NTSC、625i50 PAL
HD视频格式
720p50、720p59.94
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、 1080i59.94
Ultra HD视频格式
2160p23.98、2160p24、2160p25、2160p29.97
SDI规范
SMPTE 259M、SMPTE 292M、SMPTE 424M。
视频采样
4:2:2
色彩精度
10bit
色彩空间
REC 601、 REC 709、 REC 2020
计算机HDMI输入分辨率
720 x 480i 59.94Hz、
720 x 576i 50Hz、
1280 x 720 59.94Hz、
1280 x 720 50Hz、
1920 x 1080 50Hz、
1920 x 1080 59.94Hz、
3840 x 2160 23.98Hz、
3840 x 2160 24Hz、
3840 x 2160 25Hz、
3840 x 2160 29.97Hz。
产品规格
上游键控
4个，带色键/线性键/亮度键
下游键控
2
对讲支持
无
混音消除支持
无
色度键控
4
线性/亮度键控
7
转场键控（Stinger/DVE）
1个Stinger，1个DVE
叠加层总数
8
图形发生器
7
彩底发生器
2
带3D边框或下拉阴影的DVE
1
控制面板兼容性
首选ATEM 1 M/E Broadcast Panel。兼容ATEM 2 M/E Broadcast Panel硬件控制面板。附赠ATEM Software Control Panel软件控制面板。
媒体播放器
媒体播放器
2
通道
每个媒体播放器都有填充和键通道。
媒体池静帧容量
32个，带填充和键
媒体池片段容量
2个，带填充和键，
媒体播放器可存放的720 HD片段长度
1600帧
媒体播放器可存放的1080 HD片段长度
720帧
媒体播放器可存放的Ultra HD片段长度
180帧
NTSC/PAL制式片段最大长度
3600帧
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
媒体池视频文件格式
TGA序列
媒体池音频文件格式
WAV、MP3和AIFF
Multi view监看
多画面分割监看
1路10画面布局
可指派窗口
8
Tally
红色表示节目，绿色表示预监。
窗口源标签
支持
多画面分割视频格式
HD
显示器
界面
监视器最低分辨率要求为1366 x 768像素。
前面板
内置LCD监视器，可显示视频，42个LED按钮用于Aux切换。
处理
色彩空间转换
硬件实时
处理延迟
< 2条扫描线。
调音台
2通道调音台，具备12路输入。可选On/Off/音频跟随视频（AFV）。电平和峰值音频表。主增益控制。模拟输出可用于独立的监看。
4K到HD下变换
支持，1路节目。
软件
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持Mac 10.12 Sierra、Mac 10.13 High Sierra或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。
软件更新
使用USB 2.0接口直接连接到Mac OS或Windows计算机 附赠ATEM Switcher Utility软件。
配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。
