***的8K HDMI监看方案，可实现所有HD、Ultra HD以及高达4320p60的8K格式从SDI源信号到HDMI的转换。搭载4个HDMI 2.0输出接口、内置下变换器、HDR格式、33点10bit RGB LUT、内置波形、分量、矢量和直方图示波器、监视器校准以及更多功能。
价格

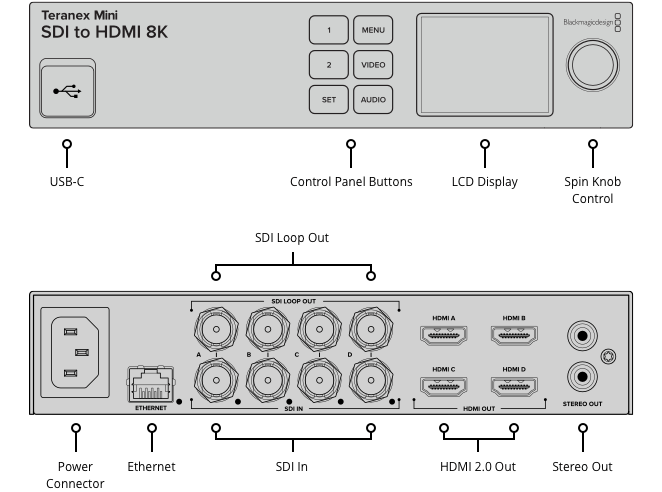

接口
SDI视频输入
4 x 12G‑SDI HD/2K/4K/8K自动切换。
请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.
SDI视频输出
4 x 12G‑SDI环通输出。
HDMI视频输出
4 x HDMI 2.0 A类接口，支持单链路HD、UHD和4K或四链路4320p60。
模拟音频输出
2通道模拟音频通过RCA接口。
数字音频输出
所有SDI上环通输出支持16通道内嵌音频，HDMI输出上支持8通道。
内嵌音频支持
HDMI上8通道内嵌音频。
多速率支持
1.5G、3G、6G、12G、2SI双链路12G‑SDI、2SI四链路12G‑SDI、四分法四链路12G‑SDI。
更新和配置
USB-C或以太网。
时钟***
支持
格式
SD视频格式
无
HD视频格式
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
2K视频格式
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI
Ultra HD视频格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60
4K DCI视频格式
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI
8K视频格式
4320p23.98、4320p24、4320p25、4320p29.97、4320p30、4320p47.95、4320p48、4320p50、4320p59.94、4320p60 2SI和四分法之间自动切换
8K DCI视频格式
8Kp23.98 DCI、8Kp24 DCI、8Kp25 DCI、8Kp29.97 DCI、8Kp30 DCI、8Kp47.95 DCI、8Kp48 DCI、8Kp50 DCI、8Kp59.94 DCI、8Kp60 DCI 2SI和四分法之间自动切换
SDI规范
***PTE 259M、***PTE 292M、***PTE 296M、***PTE 372M、***PTE 424M、***PTE 425M ***和B级、***PTE 2081-1、***PTE 2081-10、***PTE 2082-1和***PTE 2082-10
SDI视频数据速率
SDI视频接口可在1.5G SDI、高清***和B级3G‑SDI、6G‑SDI和12G‑SDI之间切换。
SDI视频采样
4:2:2和4:4:4
SDI音频采样
电视标准采样率48kHz，24bit。
SDI色彩精度
4:2:2和4:4:4
SDI色彩空间
YUV和RGB。
HDMI输出格式
SD视频格式
无
HD视频格式
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
Ultra HD视频格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60
8K视频格式
4320p23.98、4320p24、4320p25、4320p29.97、4320p30、4320p47.95、4320p48、4320p50、4320p59.94、4320p60
HDMI色彩空间
REC 709、REC 2020
HDMI色彩精度
HD、2K、4K和8K格式下YUV 4:2:2以及RGB 4:4:4。可通过Teranex Utility加载33点LUT或从校准测试生成校准LUT。
示波器
示波器
波形示波器、RGB/YUV分量示波器、矢量示波器、直方图
观看模式
两个示波器带有可控制不透明度的画面叠加显示。波形示波器和分量示波器配有标准和HDR标线。
软件
软件控制
通过USB-C或以太网接口升级Mac OS X™和Windows™软件。
内部软件升级
通过自带更新程序升级。
操作系统
Mac 10.13 High Sierra、
Mac 10.14 Moj***e或更高版本。
Windows 8.1或Windows 10。
设置控制
设置控制
6个按钮和旋钮可用于菜单和设置控制，2.2英寸彩色LCD显示。
电源要求
电源
1个内置国际通用AC电源，带IEC C14插座。需要使用IEC电源线。100 - 240V AC输入。
功耗
25W
操作电压范围
100 - 240V AC

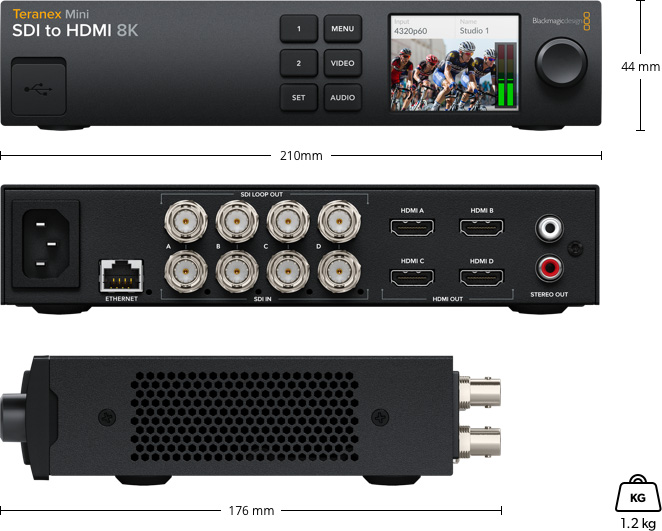

物理规格
环境规格
操作温度
0°到40°C（32°到104°F）
存储温度
-20°到60°C（-4°到140°F）
相对湿度
0%到90%不结露
