分区、点对点广播、对讲广播、背景音乐 求助对讲系统学IP校园广播系统解决方案 远程寻呼广播、分区分组...幼儿园智能广播,点对点广播,定时广播、远程播控 了解...景区广播背景音乐系统,紧急广播,IP一键求助对讲广播深圳市索想伟业科技有限公司介绍分区、点对点广播、对讲广播、背景音乐 求助对讲系基本设计思路 IP网络广播背景音乐紧急求助对讲系统主要实现播放背景音乐和应急广播的功能。首先,它可以在特定区域特定时间播放背景音乐,提供轻松和谐的氛围;同时系统另外具有的一大功能为紧急广播功能,在火灾等紧急情况时提供报警信号或进行紧急广播。系统与消防系统相连接,与消防共用一套扬声器,当发生火灾时相应区域进行强切,发出火灾报警信号。在紧急情况发生时,系统切换到紧急广播工作状态,通过呼叫话筒做好及时疏散人群和指挥工作,保障人员及财产的安全。 在1F、2F、3F商业区,以楼层为单位,沿人行主路线或交叉路口处吊装10W吊球喇叭;在洗手间前厅内安装1-2个3W吸顶喇叭。各层喇叭配ZR-RVV2*1.5音频线,采用手拉手方式引入各层弱电井内的广播功放。在消防通道口处壁挂安装求助报警器,配超五类网线引入本层交换机。
分区、点对点广播、对讲广播、背景音乐 求助对讲系统在-1F商业区,以消防分区为单位,沿人行主路线或交叉路口处吊装10W吊球喇叭;在洗手间前厅内安装1-2个3W吸顶喇叭。各层喇叭配ZR-RVV2*1.5音频线,采用手拉手方式引入各消防分区内的MDU设备箱、接广播功放。在消防通道口处壁挂安装求助报警器,就近引入各消防分区内的MDU设备箱。在-2F停车场区,以消防分区为单位,沿车位路线在立柱上壁挂安装30W广播号角;在洗手间前厅内安装1-2个3W吸顶喇叭。各层喇叭配ZR-RVV2*1.5音频线,采用手拉手方式引入各消防分区内的MDU设备箱、接广播功放。在消防通道口处壁挂安装求助报警器,就近引入各消防分区内的MDU设备箱。
在室外区域,每根室外监控立杆均壁挂安装4个30W号角、1个求助报警器,IP信号取自杆上MDU设备箱。室外区域按1、2建筑标段分为东西两个消防分区。 地下商业街喇叭布点原则分区、点对点广播、对讲广播、背景音乐 求助对讲系统在-1F商业区,以消防分区为单位,沿人行主路线或交叉路口处吊装10W吊球喇叭;在洗手间前厅内安装1-2个3W吸顶喇叭。各层喇叭配ZR-RVV2*1.5音频线,采用手拉手方式引入各消防分区内的MDU设备箱、接广播功放。在消防通道口处壁挂安装求助报警器,就近引入各消防分区内的MDU设备箱。 在-2F停车场区,以消防分区为单位,沿车位路线在立柱上壁挂安装30W广播号角;在洗手间前厅内安装1-2个3W吸顶喇叭。各层喇叭配ZR-RVV2*1.5音频线,采用手拉手方式引入各消防分区内的MDU设备箱、接广播功放。在消防通道口处壁挂安装求助报警器,就近引入各消防分区内的MDU设备箱。分区、点对点广播、对讲广播、背景音乐 求助对讲系统IP网络广播背景音乐紧急求助对讲系统分区、点对点广播、对讲广播、背景音乐 求助对讲系统 网络音频主机主机房由一台网络音频主机、网络监听终端、网络寻呼麦克风、邻层报警矩阵等组成;前端各相应区域安装一台网络音频终端、功放及相应的音箱,网络终端连接到原有的局域网,减少了布线上的麻烦。网络音频主机,相当一个微型电脑控制器。具有网络音源输入,任意分区,任意调节点功能;触摸式显示屏,支持多套节目同时播放,可以连接3路外置,并且可以对每套节目实现独立控制;可以实现分区广播,全区广播,报警等;定时节目控制,具有先进的网络数字化传输,保证了音源的高保真和平衡传输。网络音频主机接入安保网,本系统可与局域网连接,设置主机的IP地址,并设置不同分区不同的地址码,系统便可识别不同的分区,实现数据的传输和控制。
分区、点对点广播、对讲广播、背景音乐 求助对讲系统另外在设置了3台网络寻呼麦克风,它能对任意区域进行寻呼。它具有4个分区/终端寻呼选择按键和2个翻页选择键,能够对zui多42个分区或者640个终端进行远程寻呼,终端数量和分区数量可以通过网络主机下载。网络上的每个网络寻呼麦克风的分区信息和终端信息可以不一样,每个网络寻呼麦克风的信息可以通过网络主机设置后下载。 在网络音频服务器和整个系统连接的时候利用软件来实现整个广播系统在分点的控制,实现双向的传输和双向的对讲,可以实现网络音频服务器的部分功能。 自动定时和手动音源播放 系统音源包括 网络音频主机中的MP3节目,数字调谐器、DVD播放器。 数字调谐器为接收电台广播的设备,可接收100个电台,特有的频道浏览播放功能,60个电台频率储存、终身记忆,永不丢失;DVD播放器可用于临时CD/VCD/DVD/MP3节目广播。 紧急报警,广播控制信号自动联动分区、点对点广播、对讲广播、背景音乐 求助对讲系统 当网络报警矩阵接收到相应区域的消防控制信号(干接点)时,自动发送报警信息到服务器,服务器执行相应报警播放任务(支持邻层/全区报警)。系统平时控制中心处于热备状态,一旦发生紧急情况,即可受控于消防联动信号,不论系统处于任何状态,根据预选设定都可马上进入全区报警或N+1至N+4邻层报警。系统可根据预先设定音频信号(双语音播放),将相应的音频信号播放至发生火域,以方便工作人员及旅客能够快速的选择合适的通道进行逃难,避免zui大程度的损失和人员伤亡。
紧急求助对讲
在商业区各相应区域安装了紧急求助终端,当现场有紧急情况或者旅客需要帮助时,可通过一键寻呼终端与总控室工作人员进行双向对讲,寻求帮助。
监听
为了在总控室能监听所有广播区域的广播情况,我们在控制室内设计了网络监听音箱,可以监听到不同广播分区正在播放的背景音频信号,寻呼音频信号和报警的音频信号,监听的通道可以自由的进行选择,监听的音量可以自由的进行调节,通道的选择可以进行手动的设置也可以进行自动的循环监听,方便使用人员对本广播系统的使用、管理。
自动电源控制
为了使系统更易管理,无人化值守功能;避免开关设备设备对电网造成冲击,减小设备常开电源对电能损耗和设备寿命造成的影响,我们设计了本功能。
系统用了一台定时器,它有6路定时电源控制输出,能激活电源时序器定时,打开和关闭后排电源。当整个系统设备断电后,有报警信号输入时,就可以自动激活电源时序器为整个广播设备供电。主要是对系统的智能开关机,报警的时候实现自动电源的开启。
主要产品技术要求IP网络广播产品资料XBPA-5系
IP网络广播控制中心
产品用途
1、IP网络数字广播服务器软件的运行载体,是广播的控制中心;
2、安装在主控室,对整个广播系统进行实时有效的管理。
产品特点
1、工业级机柜式机箱设计,机箱采用钢结构,有较高的防磁、防尘、防冲击的能力;
2、15-17英寸LED液晶显示屏,内置5线工业加固触摸屏,简单易用的触摸屏操控;
3、工业级专用主板设计,双核四线程超低功耗的嵌入式工业级处理器,处理速度更快,运作性能更强,可以长时期不断电稳定工作,附带轨迹球,一体化键盘,无需外界键盘鼠标设备即可使用;
4、内置大容量SSD固态硬盘,具有抗震动、抗摔、读写速度快、功耗低等特点;
5、内置6组工业异步传输接口,内置4组通用串行总线,zui高480M传输速率;
6、支持4路声卡,支持双显卡,可外接zui大FullHD显示设备;
7、具有一路短路触发开机运行接口,用于定时驱动开机运行,实现无人值守功能;
8、运载服务器软件后构成系统管理控制中心,服务器软件采用后台系统服务运行,是企业级的标准服务器工作模式,开机系统即可自动运行,相比运行在界面前台的软件具有更高的稳定性和可靠性;
9、具有备份功能,增加备用工控机可实现服务器软件数据共享,实时检测主用工控机的工作状态,并实现故障自动主备切换,可完整替代主用工控机的管理控制功能;
10.支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构。
技术参数:
屏幕尺寸15-17英寸【根据需求定制尺寸】
机箱颜色黑铁灰/可选配一体式触摸键盘
屏幕颜TFT262144色真彩
操控方式1024x768分辨率液晶电阻式(五线)触摸屏
工作环境
环境温度:5℃~50℃;
相对湿度:20%~80%相对湿度,无结露
主板InNM10芯片组,X86架构
标准接口1×PS/2接口;6×串口;1×并口;1×VGA
硬盘SSD固态硬盘
内存DDR3800MHZ2G(因产品不断升级,容量会不断增加)
网卡RealtekRTL8103EL,1000M
CPUInATOMD525,双核五线程,1.8GHz
系统音频信号信噪比LINE:70dB;MIC:60dB
系统音频信号失真度1KHz<0.5%
系统音频信号标准输入电平LINE:300mV;MIC:5mV
系统音频信号标准输出电平0dBV
自身耗电量AC~220V/50Hz/300W
软件操作平台Windows2003server
尺寸484(宽)×300(深)×310(高)
重量14.28Kg
IP网络广播系统移动客户端/加密
产品用途
1、广播系统客户端软件,运行于普通商用计算机,管理系统节目播放、音频采播、定时编程、广播讲话、节目库管理等远程操作平台。
产品特点
1、基于Windows普通计算机平台数字可移动式客户端软件,支持Win98~Win8.1等系统平台;
2、便携式U盘设计,方便携带,支持USB接口,即插即用操作简单;
3、客户端软件利用网络(局域网、广域网)远程登录到服务器,支持多套客户端软件同时登录到服务器,各套客户端软件独立工作;
4、支持客户端软件远程手动、自动节目播放和寻呼广播,支持远程登录到服务器节目库点播歌曲播放;
5、设置定时任务提交服务器,进行自动广播,当拔掉移动客户端时定时任务也可以正常执行定时任务;
6、支持客户端软件远程添加音频文件到服务器,可同时建立多个节目库文件,并具有独有管理权限;
7、支持终端节目监听和环境监听,并自动录音存在至服务器;
8、直观人性化操作界面,实时显示广播终端工作状态及任务音量,支持zui多5种或以上任务音量控制。
IP网络广播系统软件包
产品用途
1.广播系统管理和控制软件、安装于网络广播控制中心或计算机,是广播系统数据交换、系统运行和功能操作的综合管理平台。软件包含无线遥控软件、广播软件、消防联动软件
产品特点
1、软件是整个系统的运行核心,支撑系统内广播终端的运行,广播终端基本参数配置,负责音频流点播服务、计划任务处理、终端管理和权限管理等功能;
2、管理节目库资源,为所有终端提供定时播放和实时点播媒体服务,响应各终端的节目播放请求,为各音频工作站提供数据接口服务;
3、支持高达1000个单播任务或节目传输,支持多台服务器分布式布署与服务器集群;
4、支持自定义终端名称、无限量分组、无限量定时任务、无限量定时分组,支持无限量音频采集播放、定时播放、一键呼叫与播放;
5、支持多用户、任意级别的分控管理,支持不限量的监听终端,进行多任务实时监听,支持无限量环境监听功能,节目库支持无限量文件及无限量文件夹管理;
6、支持安保巡更签到管理,支持附属终端管理功能,支持会议调度功能,支持任务重入智能识别功能,几何倍数降低码率;
7、支持节目定时离线播放任务,支持远程手动、智能控制终端电源;
8、支持支持手机WIFI点播,支持任意选择播放终端;
9、支持全天无人值守工作,支持断电数据保护,支持自动发现已绑定终端,支持自定义心跳数据,支持上下线提醒、支持气泡弹窗提醒;
10、软件支持第三方平台嵌入式开发,提供标准的MFC动态链接库,实现与其他系统平台整合(例如楼宇访客系统、监控视频系统等);
11、支持任意单体、分组的呼叫、音乐播放、定时、打铃功能,支持远程无线遥控器,并支持智能组合按键,支持远程音量调节、播放、选曲功能;
12、支持系统免登陆、注销的自启动功能,不影响定时打铃等功能运行,支持后台录音,支持远程存储,支持智能任务识别启动录音;
13、支持数字音频智能识别,支持自动重编码,支持破损文件识别,专业播音室管理软件,支持临时任务保存与编辑再调用;
14、支持自定义终端分区快捷键操作,支持zui多5种或以上任务音量;
15、支持的虚拟终端接入,支持便携移动客户端操作;
16、支持全区、分区消防联动,支持消防N±N模式,支持人工报警与数字报警混音;
17、支持统一管理终端登陆密码,并支持授权范围管理、10级优先级管理,并支持轻松自动授权;
18、支持PSTN广播,内置人性化中文语音,支持手机、、小灵通、远洋广播,兼容全球电信系统接入;
19、支持短信语音广播,支持移动或联动的指定号码或公用号码信息发送;
20、支持任务管理、会话管理、硬件管理、用户管理、授权管理、媒体管理、网络自适应管理;
21、支持全系列日志查询、过滤、检索、输出,终端启动、播放、管理、控制、上下线、定时、触发、消防、呼叫、对讲、求助、报警、遥控、拆除;
22、采用标准的选配安装模块,软件包带有系统服务器软件、中继服务器软件、远程客户端软件、广播客户端软件、消防报警软件、无线遥控控制软件和广播软件等组成;支持客户自定义选择安装,实现zui大程度的降低系统资源占用,提高系统运行效率,是行业内安装zui灵活的广播软件;
23、采用后台系统服务运行,是企业级的标准服务器工作模式,开机系统即可自动运行,相比运行在界面前台的软件具有更高的稳定性和可靠性;
24、Windows服务模式,支持Win98~Win8.1等系统平台,内置7大系统服务,并支持系统看门狗;
25、系统兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构。
数据转换IP终端
产品用途
1、配合消防信号接口或无线遥控器套件使用,用于RS-422/RS-232协议与TCP/IP协议的转换。
产品特点
1、标准机柜式设计(1U),黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显气质;
2、2路RS-422协议RJ45输入接口,1路RS-232协议DB9输入接口;
3、支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
4、1路PC机下载IP地址串口,用于修改网络解码模块IP地址;
5、有以太网口的地方即可接入,支持跨网段和跨路由。
技术参数
型号
通讯接口
DB9/RJ45
通讯协议
RS-232/RS-422
通讯速率
4800/9600bps
环境温度
5℃~40℃
环境湿度
20%~80%相对湿度,无结露
功耗
≤10W
输入电源
AC220V/50Hz
重量
2.72Kg
产品用途
1、专业的一体化天花式网络音频解码音箱,内置数字定阻功率放大器和高保真扬声器;
2、安装在需定点控制的房间、办公室、客房等地方。
产品特点
1、一体化天花式设计,精致美观,工艺考究,尽显气质;
2、设备采用嵌入式计算机技术和DSP音频处理技术设计;采用高速工业级芯片,启动时间小于1秒钟;
3、全数字化传输,全面支持IEEE802.3af供电方式,仅需一根网线连接,施工简单、成本低廉;zui大连接距离为80米以内。增强版为POE供电模式,普通版为DC直流12-24V/2A供电模式,无网络、音频新号时,设备进入待机状态,有信号立即开启,无延时;
4、具有直流备电接口,在功率需求大于30W或用于非POE网络的供电;
5、具有智能增益调节、自适应电源供给、自动功率调整的数字功率放大器,始终处于性能zui优化、效率zui大化的工作状态;
6、全频带、高灵敏度扩音单元,具有充裕的功率、高保真CD级的音质;
7、带阻燃金属后罩,使用更安全;
8、需与POE交换机一起使用;
9、有以太网口的地方即可接入,支持跨网段和跨路由。
技术参数
型 号
电源
网络接口
POE(IEEE 802.3af) / DC24V 2A
RJ45
传输速率
10Mbps / 100Mbps
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
音频模式
16位立体声CD音质
采样率
8K~48K
比特率
8K~512Kbps
额定功率
20W
功耗
30w
待机功耗
<3W
频率响应
60Hz~18KHz +1/-3dB
谐波失真
THD≤1%
信噪比
≥68dB
带载喇叭
8Ω/20W
电源保护电路
过压、过流保护
工作温度
5℃~40℃
工作湿度
20%~80%相对湿度,无结露
安装尺寸
170MM
智能电源
有信号立即开启,吴信号自动断电
重量
1.8KgIP网络有源壁挂音响分区、点对点广播、对讲广播、背景音乐 求助对讲系统产品用途
1、 专业的一体化壁挂式网络音频解码音箱,内置数字定阻功率放大器和高保真扬声器;
2、 安装在需定点控制的房间、办公室、客房等地方。
分区、点对点广播、对讲广播、背景音乐 求助对讲系统产品特点
1、 一体化墙挂式设计,精致美观,工艺考究,尽显气质;
2、 设备采用嵌入式计算机技术和DSP音频处理技术设计;采用高速工业级芯片,启动时间小于1秒钟;
3、 全数字化传输,全面支持 IEEE802.3af 供电方式,仅需一根网线连接,施工简单、成本低廉;zui大连接距离为80米以内。增强版为POE供电模式,普通版为AC220V供电模式,无网络、音频新号时,设备进入待机状态,有信号立即开启,无延时;
4、 具有直流备电接口,
5、 具有智能增益调节、自适应电源供给、自动功率调整的数字功率放大器,始终处于性能zui优化、效率zui大化的工作状态;
6、 全频带、高灵敏度扩音单元,具有充裕的功率、高保真CD级的音质;
7、 带阻燃金属后罩,使用更安全;
8、 需与POE交换机一起使用;
9、 有以太网口的地方即可接入,支持跨网段和跨路由。
技术参数
型 号
电源
网络接口
POE(IEEE 802.3af) / DC24V 2A
RJ45
传输速率
10Mbps / 100Mbps
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
音频模式
16位立体声CD音质
采样率
8K~48K
比特率
8K~512Kbps
额定功率
20W
功耗
30w
待机功耗
<3W
频率响应
60Hz~18KHz +1/-3dB
谐波失真
THD≤1%
信噪比
≥68dB
带载喇叭
8Ω/20W
电源保护电路
过压、过流保护
工作温度
5℃~40℃
工作湿度
20%~80%相对湿度,无结露
分区、点对点广播、对讲广播、背景音乐 求助对讲系统产品尺寸
Φ215×170×150mm
智能电源
有信号立即开启,吴信号自动断电
重量
1.8Kg
颜色
黑白可选
IP网络有源室外防水音柱
分区、点对点广播、对讲广播、背景音乐 求助对讲系统用途
1、用于公园、广场、道路等场所节目播放;
分区、点对点广播、对讲广播、背景音乐 求助对讲系统产品特点
1、专业一体化设计,高强度防水设计,符合IP56防护等认证;
2、 设备采用嵌入式计算机技术和DSP音频处理技术设计,采用高速工业级芯片,启动时间小于1秒钟;
3、 内置1路网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输16位立体声CD音质的音频信号;
4、 内置数字功率放大器模块,音质细腻,功率强劲;
5、 支持1000级自定义音频优先级默音控制;
6、 支持服务器统一授权操作管理功能,统一配置管理用户及密码;
7、 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
8、一个IP地址复位按钮,在丢失IP地址时,可恢复出厂IP地址(内部);
9、 1路PC机下载IP地址串口,用于修改网络解码模块IP地址(内部);
10、 数字化产品,扩容方便,不受地理位置限制,无需增加机房管理设备,采用共网免线路施工的设计理念,安装简便;
技术参数分区、点对点广播、对讲广播、背景音乐 求助对讲系统
型 号分区、点对点广播、对讲广播、背景音乐 求助对讲系统
分区、点对点广播、对讲广播、背景音乐 求助对讲系统
输出额定功率
15W/8Ω
30W/8Ω
45W/8Ω
60W/8Ω
80W/8Ω
网络接口
标准RJ45输入
支持协议
TCP/IP、UDP、IGMP(组播)
音频格式
MP3/MP2
采样率
8K-48KHz
传输速率
100Mbps
音频模式
16位 立体声CD音质
输出频率
80Hz~16KHz
谐波失真
≤1%
信噪比
>70dB
防水等级
IP×6 防水
输入电源
~220V/50Hz
扬声器单元
4寸*2
4寸*3
4寸*4
6寸*3
6寸*4
功耗
≤20W
≤40W
≤50W
≤60W
≤80W
重量
3.3Kg
4.2Kg
5.6Kg
7.2Kg
9.8KG

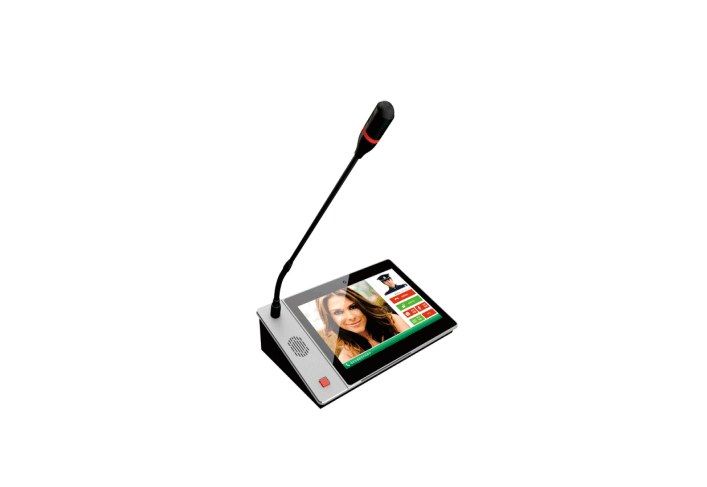

桌面式对讲呼叫话筒
产品用途
1、安装在主控室、值班室或领导办公室,可进行单向广播(对点、分区或全区)、双向对讲和监听。
产品特点
1、桌面式设计,黑色氧化铝拉丝面板,精致美观,工艺考究,现代感十足;
2、 工业级3.4寸LCD显示屏,19个工业级金属按键,超强抗干扰性能,避免红外操作的不稳定因素;
3、采用嵌入式计算机技术和DSP音频处理技术设计;采用高速工业级芯片,启动时间小于1秒钟;
4、 内置1路网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输16位立体声CD音质的音频信号;
5、 内置2W全频高保真扬声器,实现双向通话和网络监听;
6、 内置高性能DSP音效处理,支持数字回音消除、音频压缩功能;
7、 内置免提通话功能,支持自定义接听方式,支持耳麦;
8、支持远程点播功能,支持1000级自定义音频优先级默音控制(支持多路信号放大、混音、三级优先控制、音调调节);
9、 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
10、 支持至少3种高安全的授权IP配置方案,安全系数远高于Web等远程配置方案;
11、 授权操作管理功能,支持服务器统一配置管理用户及密码;
12、仿iOS平铺式菜单管理,消灭复杂的二级菜单;
13、 支持数字音频时光流逝的断点播放功能,确保广播同步效果;
14、 支持新配置注册智能语音提示功能;
15、 支持15KVESD保护,内置网络隔离防雷处理电路;
16、 1路PC机下载IP地址串口,用于修改网络解码模块IP地址;
17、 支持多种呼叫策略,包括呼叫等待、呼叫转移、无人接听提醒;
18、 支持自动接听、手动接听,支持自定义接听提示音;
19、支持转移时间、无人接听时间、呼叫等待时间自定义;
20、 支持一键呼叫、一键对讲、一键求助、一键报警、一键全区、一键分组;
21、 内置会议调度管理功能,支持会议讨论模式;
22、 支持免菜单拨号设计;
23、 1路线路(AUX)输入接口;
24、 1路音频信号辅助输出接口,可扩展外接功率放大器;
25、 广播喊话、对讲时具有声、光、文字提示;
26、 强指向性麦克风,保证通话清晰无干扰;
27、 数字化产品,扩容方便,不受地理位置限制,无需增加机房管理设备,采用共网免线路施工的设计理念,安装简便。
技术参数
型 号
网络接口
标准RJ45输入
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
采样率
8K~48KHz
传输速率
100Mbps
音频模式
16位立体声CD音质
输出频率
80Hz~16KHz
谐波失真
≤1%
信噪比
>70dB
内置扬声器阻抗及功率
4Ω,2W
辅助线路输入电平
350mV 工业标准压线接线端子
Line Out 输出电平
1000mV 工业标准压线接线端子
Line Out 输出阻抗
470Ω
MIC 输入灵敏度
10mV
环境温度
5℃~40℃
环境湿度
20%~80%相对湿度,无结露
功耗
≤10W
输入电源
DC24V
尺寸
200 x 145 x 48.5mm
重量
1.40Kg
IP输入分区寻呼器
产品用途
1、适用于广播,远程通知广播的设备。
产品特点
1、 标准机柜式设计(2U),黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显气质;USB语音盒安装方式简单,只需USB线连接即可。
2、 内置语音模块,支持外线寻呼广播和内线(程控交换)寻呼广播;
3、 具有语音提示,自动接听的高智能化操作模式,支持密码身份验证,安全稳定;
4、 网络远程全区广播,分区广播,点对点广播多种呼叫模式;
5、 具有挂机检测,信号接收、发送、放大功能,抗干扰能力强;
6、 1路本地话筒输入,1路线路输入,可调节音量,实现本地扩音;
7、 分别有USB语音盒模式和机架安装模式,USB语音盒模式安装插上USB线即可广播
技术参数
型号
电源
~220V/50Hz
功耗
20W
通信速度
4800bps
标准通信协议
RS-422
标准通信接口
RJ45
尺寸
484 x 303 x 88mm
重量
4.94Kg
结构
2U机架式/USB电脑语音盒模式
IP网络消防信号接口XBPA-5600
产品用途
设置于消防中心,用于采集消防报警短路信号;
产品特点
1、 标准19寸机架设计,黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显气质;
2、 支持32路消防报警采集,可扩展至300路;
3、 地址码设置报警模式,支持常闭和常开两种报警采集触发方式;
4、 支持全区、分区消防联动,支持消防N±N模式,支持人工报警与数字报警混音;
5、 面板LED指示灯准确提示报警状态;
6、 每路消防输入可对不同的终端播放不同的报警信号;
7、 工业级接线端子,采用螺丝固定,连接可靠性远高于常规接插件;
技术参数
型号
电源
~220V/50Hz
功耗
15W
通信协议
RS422
通信接口
RJ45
通信速率
4800bps
尺寸
484 x 303 x 88mm
重量
4.20Kg
IP网络远程遥控器XBPA-5000C
(远程遥控器 遥控发射器)
产品用途
1、用于远程控制节目播放;
2、 配合数据转换IP终端或服务器串口使用,可用于校园课间操或开运动会时节目的临时控制。
产品特点
1、简洁大方的外观;人性化的操作方式;
2、 超强可遥控距离,可达1千米(无障碍);
3、 可预设10个级别的用户优先级;
4、 可预设1000个级别的操作任务优先级;
5、 可预设12个任务键及6个功能键:
A、任务键可实现任意时间、任意数量终端、任意音量的任意音乐播放或实时呼叫。
B、功能键可对当前任务实现暂停/恢复、停止、上一曲、下一曲、音量加、音量减操作。
技术参数
型号
通信协议
RS-232协议和TCP/IP协议2选1
波特率
9600bps
天线
可拉伸式
功耗
≤5W
输入电源
DC9V/0.
尺寸
120 x 102 x 30mm
重量
0.22Kg
IP网络广播系统适配器2U终端XBPA-5300A
产品用途
1、安装在各个广播管理区域的弱电间或分控机房,可接4台功率放大器,用于大厅、走廊、室外等区域的节目播放及本地广播。
产品特点
1、 标准19寸机架设计,黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显气质;
2、 工业级3.4寸LCD显示屏,16个工业级金属按键,超强抗干扰性能,避免红外操作的不稳定因素;
3、 设备采用嵌入式计算机技术和DSP音频处理技术设计;采用高速工业级芯片,启动时间小于1秒钟;
4、 内置1路网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输16位立体声CD音质的音频信号;
5、 支持远程点播功能,支持1000级自定义音频优先级默音控制(支持多路信号放大、混音、三级优先控制、音调调节);
6、 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
7、 支持至少3种高安全的授权IP配置方案,安全系数远高于Web等远程配置方案;
8、 授权操作管理功能,支持服务器统一配置管理用户及密码;
9、仿iOS平铺式菜单管理,消灭复杂的二级菜单;
10、 支持数字音频时光流逝的断点播放功能,确保广播同步效果;
11、 支持新配置注册智能语音提示功能;
12、 支持远程媒体点播功能,节目点播支持英语教练播放模式(A-B复读);
13、 支持1000级自定义音频优先级默音控制;
14、 支持PSTN广播,支持短信语音广播;
15、 支持手机WIFI点播,支持无线遥控器点播;
16、 支持串口扩展点播面板,实现节目远程点播、节目选曲、音量调节;
17、 1路线路(AUX)和1路话筒(MIC)输入接口,具有独立的音量和高低音调节,并支持断网寻呼功能;
18、 4路音频信号输出接口,可同时外接4台功率放大器,工业级接线端子,采用螺丝固定,连接可靠性远高于常规接插件;
19、 4路三线制音控强切输出接口,同时兼容3、4线制消防强切,无需24V强切电源,不限音控数量;
20、 内置4 x 500W大功率智能电源输出接口,无音乐或呼叫时,自动切断级联功放电源,进入待机状态,且具有编程打开输出电源功能;
21、 支持缄默强度预置减少功能,支持背景伴奏预置功能;
22、 1路PC机下载IP地址串口,用于修改网络解码模块IP地址;
223、 数字化产品,扩容方便,不受地理位置限制,无需增加机房管理设备,采用共网免线路施工的设计理念,安装简便。
型号
XBPA-5300A
网络接口
标准RJ45
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
采样率
8K~48KHz
传输速率
100Mbps
音频模式
16位立体声CD音质
输出频率
80Hz~16KHz
谐波失真
≤0.3%
信噪比
>70dB
辅助线路输入电平
1路350mV 输入 工业标准压线接线端子
音源输出电平
4路1000mV 输出 工业标准压线接线端子
音源输出阻抗
470Ω
环境温度
5℃~40℃
环境湿度
20%~80%相对湿度,无结露
功耗
≤18W
输入电源
AC220V/50Hz
尺寸
484x303x88mm
重量
5.16Kg
IP网络广播系统适配器1U终端XBPA-5300
产品用途
1、专业的机柜式网络音频解码设备,可执行离线任务功能。安装在各个广播管理区域的弱电间或分控机房,可接2台功率放大器,用于大厅、走廊、室外等区域节目播放及本地广播。
产品特点
1、 标准19寸机架设计,黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显气质;
2、 设备采用嵌入式计算机技术和DSP音频处理技术设计,采用高速工业级芯片,启动时间小于1秒钟;
3、 内置1路网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输16位立体声CD音质的音频信号;
4、 支持断网、断服务器的主动接管任务技术,可实现终端断线自动播功能;
5、 内置4G大容量存贮空间,节目可通过网络远程推送到存贮器储存,zui大存储数据1000组,数字音频存储容量至少60小时,数据存储不小于10年;
6、 内置高精度定时数字时钟芯片,zui大断电计时不小于3年,支持智能网络对时,与服务器误差小于0.05秒;
7、 具备智能媒体库及智能缓存功能,应用自我感知缓存技术,优化带宽占用,zui高节省99%网络带宽;
8、 支持1000级自定义音频优先级默音控制;
9、 支持服务器统一授权操作管理功能,统一配置管理用户及密码;
10、 支持手机WIFI点播,支持无线遥控器点播。
11、 支持PSTN广播,支持短信语音广播。
12、 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构。
13、 1路线路(AUX)和1路话筒(MIC)输入接口,具有独立的音量和高低音调节,并支持断网寻呼功能;
14、 2路音频信号输出接口,可同时外接2台功率放大器,工业级接线端子,采用螺丝固定,连接可靠性远高于常规接插件;
15、 2路三线制音控强切输出接口,同时兼容3、4线制消防强切,无需24V强切电源,不限音控数量;
16、 内置2*500W大功率智能电源输出接口,无音乐或呼叫时,自动切断级联功放电源,进入待机状态,且具有编程打开输出电源功能;
17、 1路预留PC机下载地址的串口端子,可以适应不同地方的网络地址修改。
18、 内置两级信号优先功能调节。
A、本地信号优先:本地输入信号优先,且优先级别可预置,网络音乐起到背景音的作用。
B、紧急广播优先:紧急广播优先输入时,广播信号将自动关闭本地输入信号, 播放网络紧急广播信号。
19、数字化产品,扩容方便,不受地理位置限制,无需增加机房管理设备,采用共网免线路施工的设计理念,安装简便。
型号
XBPA-5300
网络接口
标准RJ45输入
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
采样率
8K~48KHz
传输速率
100Mbps
音频模式
16位立体声CD音质
音源输出电平
2路1000mV 输出 工业标准压线接线端子
音源输出阻抗
470Ω
频率响应
20Hz~20KHz
偕波失真
THD≤0.3%
信噪比
>65dB
AUX输入灵敏度
350mV输入 工业标准压线接线端子
MIC输入灵敏度
5mV
工作温度
5℃~40℃
工作湿度
20%~80%相对湿度,无结露
功耗
≤8W
输入交流电源
AC220V/50Hz
尺寸
484 x 230 x 44 mm
净重
3.2Kg
IP网络广播系统2.4G网络有源音响XBPA-5220G
产品用途
1、适用于普通教室、多媒体教室、办公室、会议室等场所的节目播放及本地广播。
产品特点
1、 专业一体化壁挂式设计,精致美观,工艺考究,尽显气质;
2、 设备采用嵌入式计算机技术和DSP音频处理技术设计;采用高速工业级芯片,启动时间小于1秒钟;
3、 内置1路网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输16位立体声CD音质的音频信号;
4、 内置2×10W/20W/30W(8Ω负载)立体声功率放大器模块,音质细腻,功率强劲,具有网络功率选择,支持左右声道音量、平衡调节;
5、 内置模拟音频信号备份模块,支持定压100V信号输入,当设备检测到网络无信号输入或者设备断电时,自动切换输入定压信号。实现双线路冗余。
6、 内置蓝牙无线音频传输接收模块,支持蓝牙话筒无线移动讲话,无线传输频率:2.4G-2.483GHz,蓝牙信号功率增强设计,无障碍可达100米;
7、 智能Wifi、蓝牙共存技术,支持42个独立频点;
8、 蓝牙话筒内置MP3播放模块,支持MP3节目无线传输播放,搭配LCD显示屏,操作方便;
9、 蓝牙话筒内置2G存储空间,支持用户自行扩展,zui高可达34G数字音频播放;
10、 蓝牙话筒采用高分子聚合物电池供电,单次充电支持至少连续1周教学应用;
11、 蓝牙话筒可选头戴、领夹两种佩带方式;
12、 模块音频信号采样率为行业内zui高64K @16bit×2, 具有HDCD音质效果,音质。
13、 支持USB更换数字音频文件,免拆装设备设计;
14、 1路线路(AUX)和1路话筒(MIC)输入接口,具有独立的音量和高低音调节,并支持断网寻呼功能;
15、 1路音频信号辅助输出接口,可扩展外接功率放大器,工业级接线端子,采用螺丝固定,连接可靠性远高于常规接插件;
16、 内置音频处理电路,支持多路信号放大、混音,支持3级音频信号优先管理;
17、 支持1000级自定义音频优先级默音控制;
18、 支持PSTN广播,支持短信语音广播;
19、 支持手机WIFI点播,支持无线遥控器点播;
20、 支持串口扩展点播面板,实现节目远程点播、节目选曲、音量调节;
21、 支持服务器统一授权操作管理功能,统一配置管理用户及密码;
22、 支持数字音频时光流逝的断点播放功能,确保广播同步效果;
23、 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
24、 支持新配置注册智能语音提示功能;
25、 支持15KVESD保护,内置网络隔离防雷处理电路;
26、 1路PC机下载IP地址串口,用于修改网络解码模块IP地址;
27、 数字化产品,扩容方便,不受地理位置限制,无需增加机房管理设备,采用共网免线路施工的设计理念,安装简便。
技术参数
型号
XBPA-3220G
网络接口
标准RJ45
支持协议
TCP/IP,UDP,IGMP(组播)
音频格式
MP3/MP2
采样率
8K~48KHz
传输速率
100Mbps
音频模式
16位立体声CD音质
输出频率
80Hz~16KHz
谐波失真
≤1%
信噪比
>70dB
扬声器输出阻抗及额定功率
8Ω,2×10W,20W,30W工业标准接线端子
辅助线路输入电平
350mV工业标准接线端子
MIC 输入灵敏度
5mV
环境温度
5℃~40℃
环境湿度
20%~80%相对湿度,无结露
功耗
≤70W
输入电源
AC220V/50Hz
尺寸
245×162×182mm
重量
5.4Kg
IP网络音频采集终端XBPA-5600A
产品用途
1、安装在各个广播管理区域控制台或控制机房,输入多路模拟音频,适用于网络采集模拟音频的教室、大厅、走廊、客房、会所等场所。
产品特点
1、 标准机柜式2U结构设计,银色氧化铝拉丝面板,考究的工艺,尽显气质;
2、 内置音频采集编码模块,可将模拟音频可采集到IP网络广播系统任意终端,音频采集延时小于200ms;
3、 3路线路(AUX)和2路(MIC)输入,每个通道独立音量调节功能,具有高音(TREBLE)和低音(BASS)独立调节,MIC 1具有默音深度调节功能;
4、 内置MP3播放器,面板自带功能按键和LCD中文显示屏,功能键包括:上一曲、下一曲、播放/暂停、播放模式,并直观显示播放状态,可以扩展到8个分区,同时输出8路音频;
5、 十个快捷键,可自定义给终端播放背景音乐操作快捷方便,一键把背景音乐播放到指定 的终端或分区;
6、 1路预留PC机下载地址的串口端子,可以适应不同地方的网络地址修改;
7、 1路DC24V直流供电接口,可配置DC24V电源供电模块电路,实现应急广播;
8、 无限量扩展、弹性设计,分区开关支持断电设置与断电记忆功能,100年不丢失;
9、 支持无缝接入音效设备,可与调音台、效果器等专业设备配套使用;
10、固件支持网络升级、串口升级等多种升级方案,内置125℃工业级芯片,内置硬编码音频处理芯片;;
11、内置高速工业处理器,启动小于1秒,支持至少8米红外遥控;
12、 支持多信源混音监听输出;
13、 支持15KVESD保护,内置网络隔离防雷处理电路;
14、支持DHCP,兼容路由器、交换机、网桥网关、Modem、Innet、2G、3G、4G、组播、单播等任意网络结构;
15、 支持至少3种高安全的授权IP配置方案,安全系数远高于Web等远程配置方案。
文章链接:安防展览网 http:///Company_news/Detail/ml
1.调频、调幅(AM/FM)立体声二波段接收可选,电台频率记忆存储可达99个;
2.电台频率自动搜索存储功能,且有断电记忆功能;
3.采用石英锁相环路频率合成器式调谐回路技术,接收频率精确稳定;
4.两组接收天线输入:AM接收天线输入;FM接收天线75Ω输入;
1.话筒带前奏音(开启时,有前奏音乐放出)
2.具备有灯环提示功能
3.具有良好的抗手机、电磁、高频干扰能力。
1.输入通道:4路,立体声输入:4路,编组返送输入:4路,话筒接口幻像电源:+48V;
2.输出通道:2路ALT输出、2路不平衡主输出、2路平衡主输出、1路立体声监听输出、2路单声道耳机输出、2路辅助输出、2路TRACK输出;
1、采用话筒桌面式设计,带有7英寸显示屏,带触摸控制功能;显示屏自带数字键、功能键,支持通过触摸呼叫广播,支持呼叫分区及多个分区,呼叫全区广播;可支持10个按键自定义一键呼叫广播功能。
1.采用1U精简结构,全新拓朴第三代TR类实时电源跟踪功放技术,高效功率放大电路设计。
2.支持开关机自动软启动。
3.零交越失真;ZVS、ZCS软开关电源的功能,达到92%的超高系统效率。
1.设备壁挂式设计。
2.内置1路网络硬件音频解码模块。
3.设备集成有数字功放,功率≥2×20W,具有1个主音箱和1个副音箱。
4.支持1路音频线路输入接口,具有独立的音量调节功能。
1.符合消防认证IP30标准;
2.安有万向脚轮和支撑脚,便于移动、固定;
3.左右侧门可快速拆、装,方便工作;
1、设备壁挂式设计,设备采用嵌入式计算机技术和DSP音频处理技术设计,内置1路网络硬件音频解码模块,具有1路RJ45网络接口,100Mbps传输速率。
2、支持1路音频线路输入接口,具有独立的音量调节功能。
3、设备集成有数字功放,功率≥2×20W,具有1个主音箱和1个副音箱。
1、交换容量≥250Gbps,包转发率≥90Mpps;
2、千兆电口≥24个,千兆光口≥4个;
3、基于MAC、端口、协议的VLAN划分;
600*600*800 前后金属孔
传输性能指标满足标准TIA/EIA-568-B.2和ISO11801的 超五类电缆要求, 最高支持带宽高达100MHz
0.51mm(24AWG)实心裸铜导体,铜芯材质纯度99.99%;采用独立的双排流包铝箔屏蔽结构,有效抵御外部电磁干扰,使线缆达到非常好的屏蔽效果,能适合各种复杂的、恶劣的电磁环境场所应用;
RVV2*2.5
RVV2*1.5
PVC 管及安装附件
深圳市索想伟业科技有限公司,公司官方网站,WWW.DSP-PA.COM==13410120973

IP网络广播可视对讲中控主机、软件、话筒
