产品介绍
ODF配线架是专为光纤通信机房设计的光纤配线设备,ODF配线架具有光缆固定和保护功能光缆终接功能,调线功能,光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。ODF配线架配置灵活,安装使用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。ODF主要分为12芯,24芯,36芯,48芯,72芯,96芯,144芯。
12芯ODF配线架可容纳12芯光纤的配线架。内部放置有一个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,12芯ODF配线架尺寸：45×483×250,高度为1U。
24芯ODF配线架可容纳24芯光纤的配线架。内部放置有两个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,24芯ODF配线架尺寸：89×483×290,高度为2U。
36芯ODF配线架可容纳36芯光纤的配线架。内部放置有三个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,36芯ODF配线架尺寸：132×483×290,高度为3U。
48芯ODF配线架可容纳48芯光纤的配线架。内部放置有四个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,48芯ODF配线架尺寸：132×483×290,高度为3U。
72芯ODF配线架可容纳72芯光纤的配线架。内部放置有六个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,72芯ODF配线架尺寸：187×483×290,高度为4U。
96芯ODF配线架可容纳96芯光纤的配线架。内部放置有八个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,96芯ODF配线架尺寸：231×483×290,高度为5U。

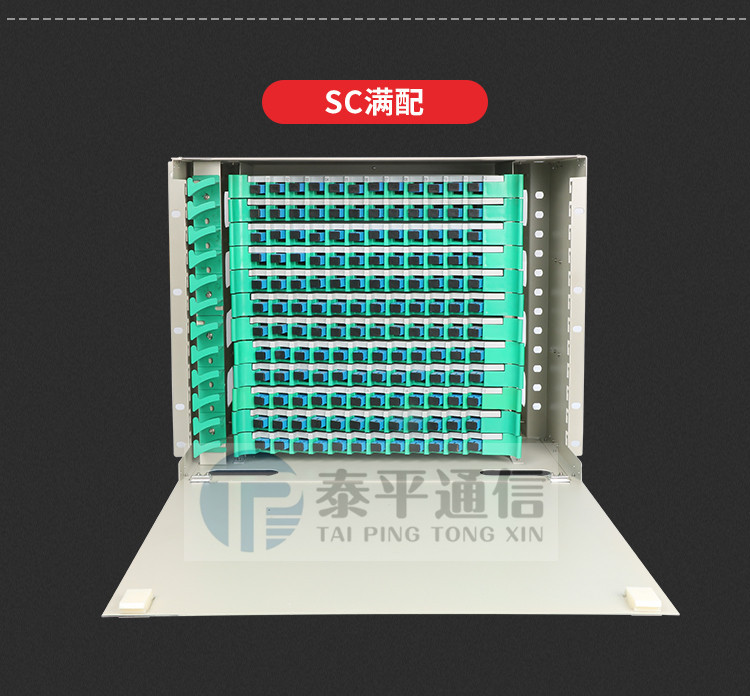

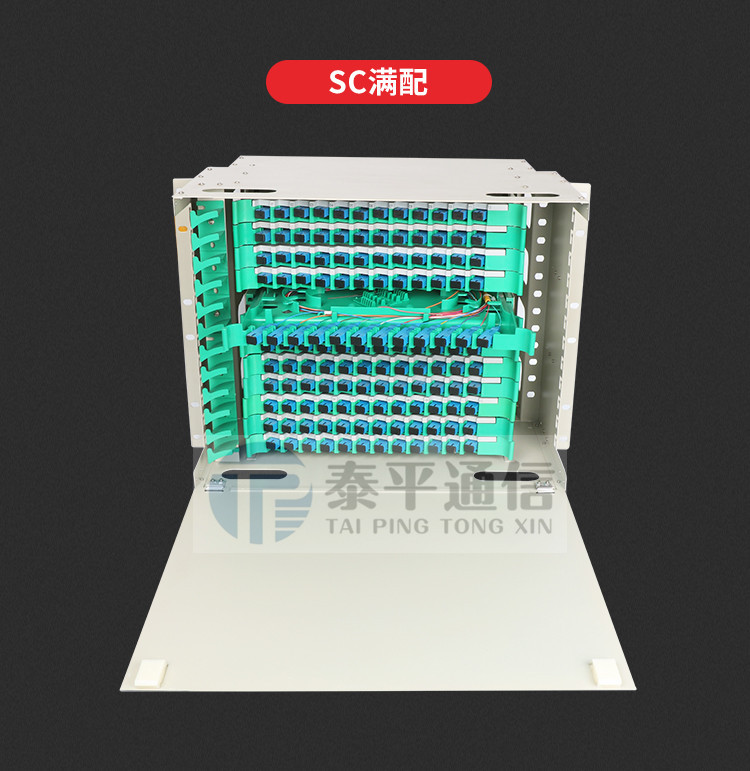

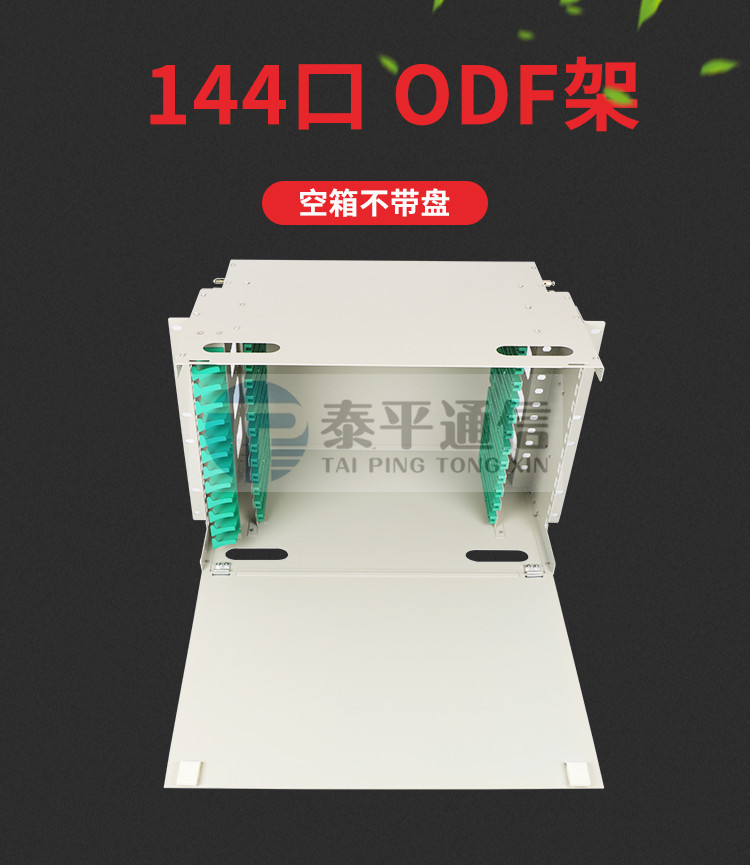

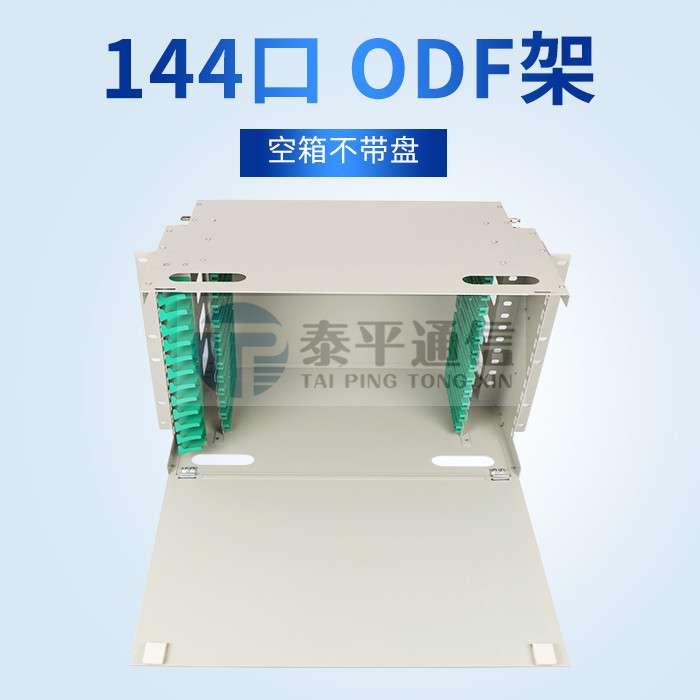

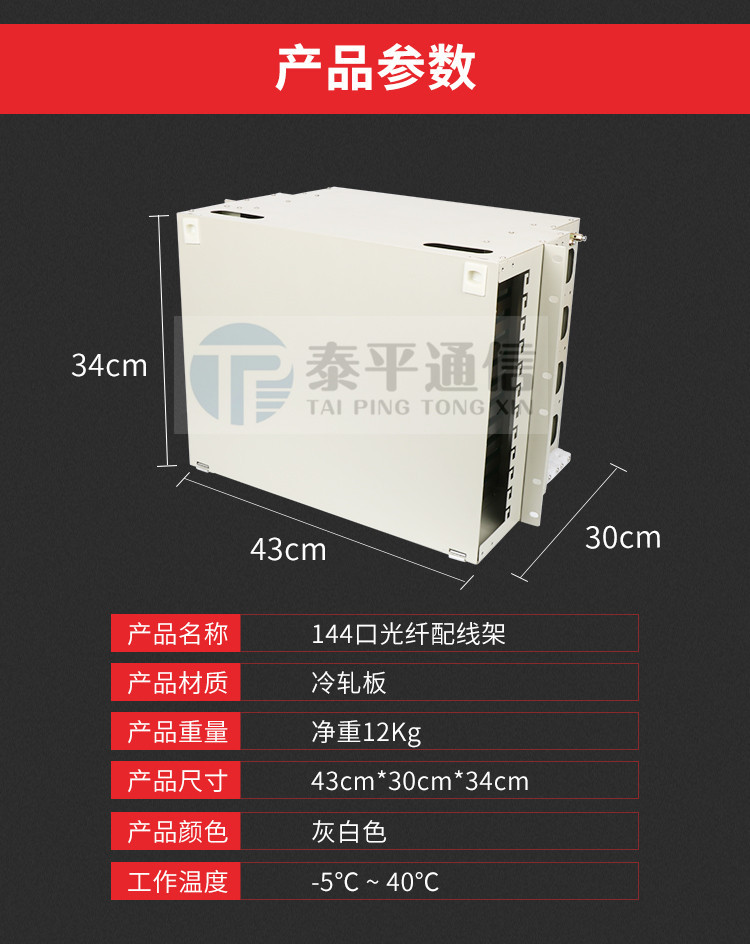

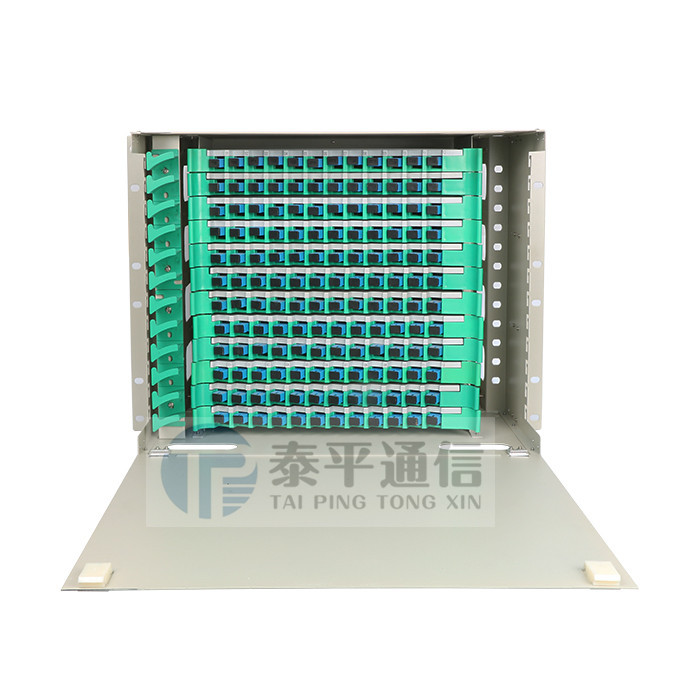

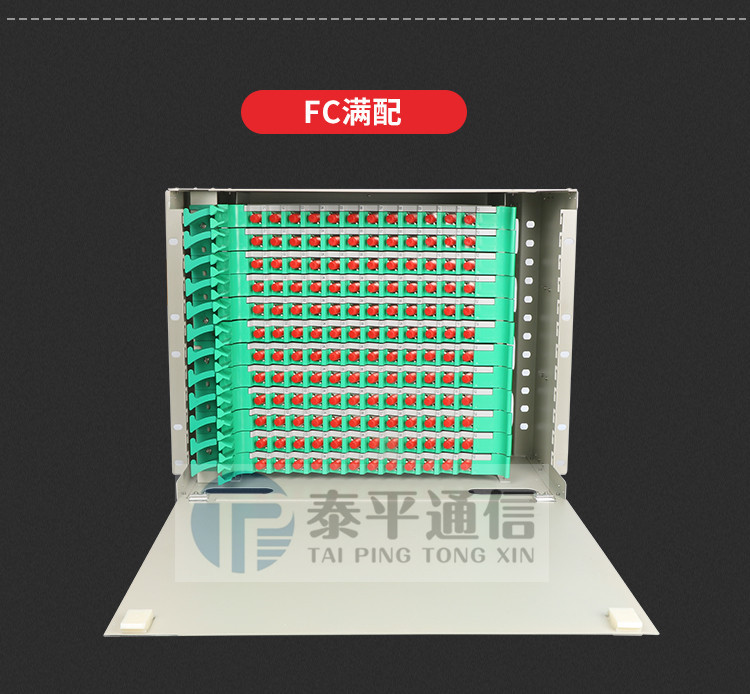

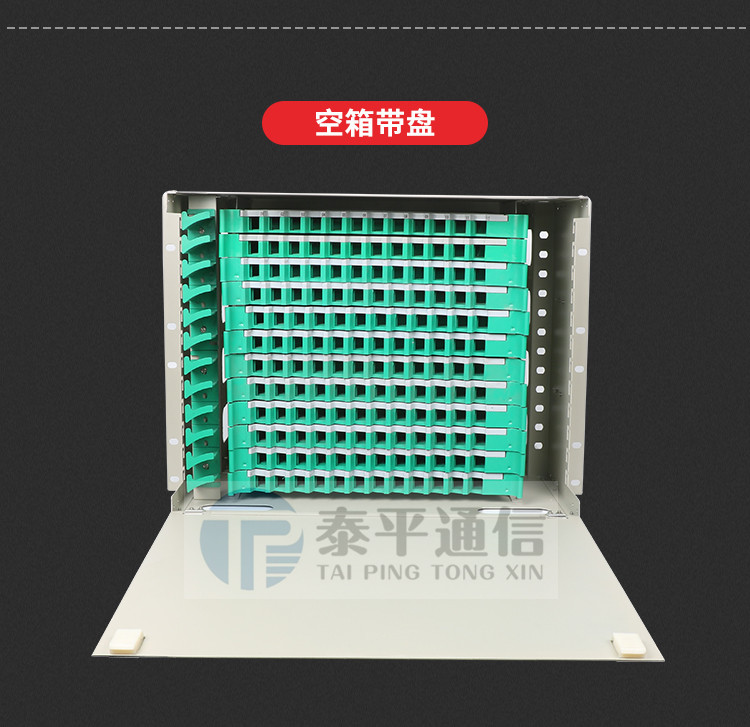

144芯ODF配线架可容纳144芯光纤的配线架。内部放置有十二个12芯的熔接盘,支持FC,SC,ST,LC适配器安装,144芯ODF配线架尺寸：231×483×290,高度为5U。
关于以上12芯ODF配线架,24芯ODF配线架,36芯ODF配线架,48芯ODF配线架,72芯ODF配线架,96芯ODF配线架,144芯ODF配线架等价格报价信息请联系我们获取！24小时服务***：***
产品特点

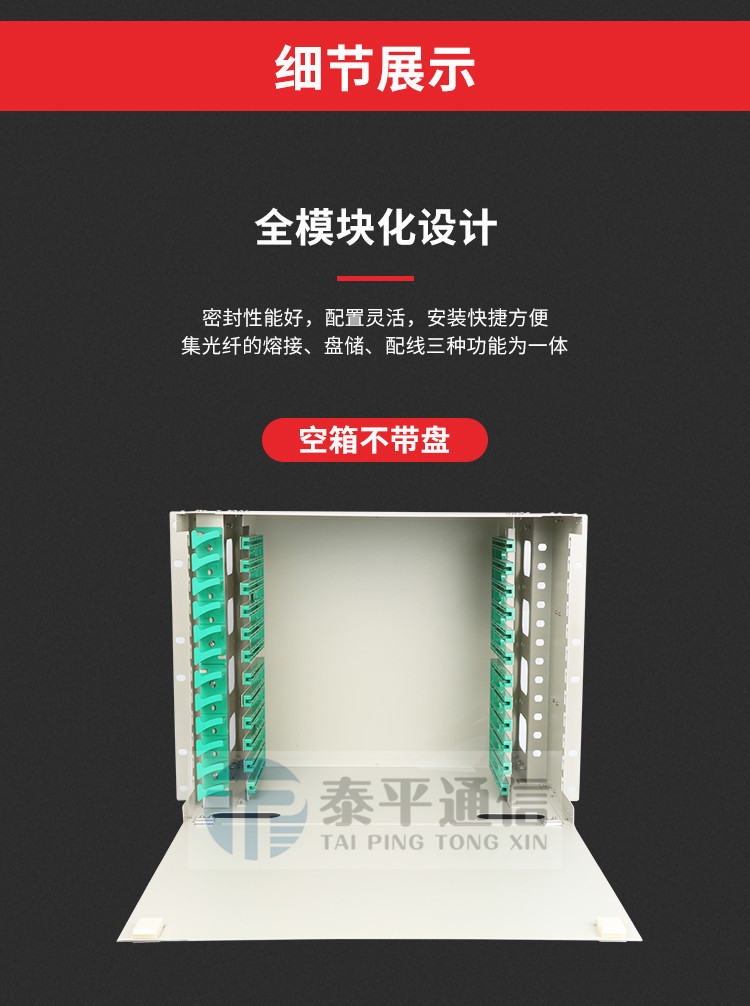

全模块化设计,全证明化操作
集熔接与配线于一体,大限度的高密度化

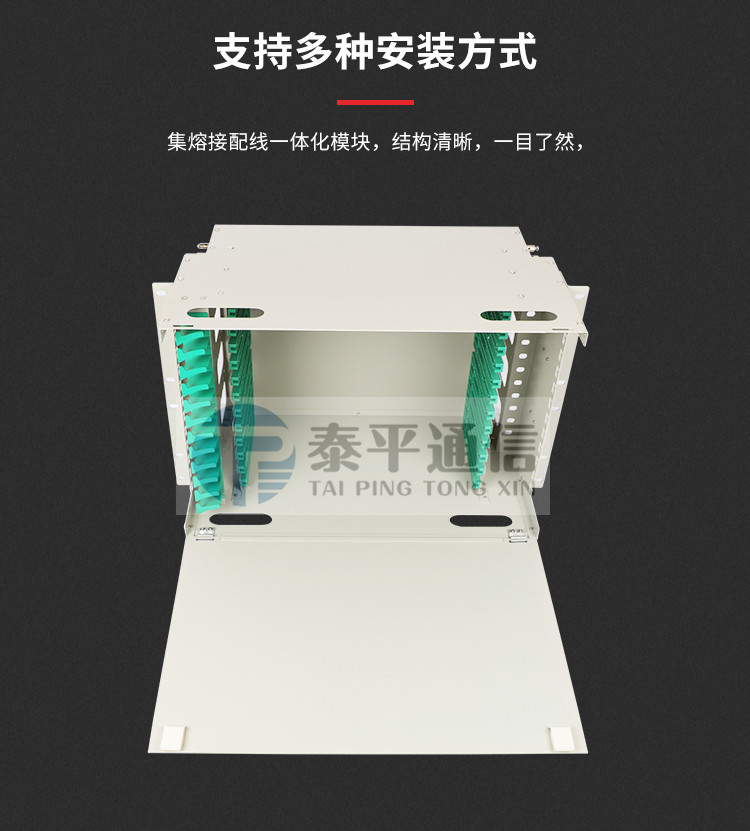

可安装在19 或23 机架上
适用于带状和非带状光缆
卡接式安装FC,SC两种适配器
适配器与接续单元正面呈30°,保证了跳纤的弯曲曲率半径
可避免激光灼伤人眼,操作方便,保护完善
光缆和尾纤均具有2m以上的盘储空间
模块正面配有防护盖板,确保光纤免遭意外伤害
接续模块可取出至设备外操作,简单方便
订货指南
| 序号 | 产品名称 | 型号 | 规格（H*W*D） | 容量特点 |
| 1 | 一体化单元箱 | 3W-19YT-12a | 1U*482*280 | 12芯,机架上使用 |
| 2 | 一体化单元箱 | 3W-19YT-24a | 2U*482*280 | 24芯,机架上使用 |
| 3 | 一体化单元箱 | 3W-19YT-48a | 3U*482*280 | 48芯,机架上使用 |
| 4 | 一体化单元箱 | 3W-19YT-72a | 4U*482*280 | 72芯,机架上使用 |
| 5 | 一体化单元箱 | 3W-19YT-12b | 1U*482*280 | 12芯,机架上使用 |
| 6 | 一体化单元箱 | 3W-19YT-24b | 2U*482*280 | 24芯,机架上使用 |
| 7 | 一体化单元箱 | 3W-19YT-48b | 3U*482*280 | 48芯,机架上使用 |
| 8 | 一体化单元箱 | 3W-19YT-72b | 4U*482*280 | 72芯,机架上使用 |
19英寸机架式光纤配线架/柜（ODF）
光纤配线架主要适用于光纤接入网中局端主干光缆成端和分配,同时又可通过配置光纤直熔单元的形式用于大容量室内光支点。本设备可采用交叉连接两种方式方便地实现光纤线路的连接,分配和调度。
主要特点：
- 容量大,密度高；
- 全模块化设计,72芯单元集熔接与配线为一体,并可根据需要安装***的熔接单元；
- 卡式安装FC,SC两种适配器,适配器与机箱正面呈30°角,既保证了跳纤的曲率半径,又可避免弧光灼伤眼睛；
- 能同时满足带状光缆和非带状光缆的成端需要；
- 标识清楚,每芯光纤的接续与分配都有明确的标示；
- 每个接续模块可单独抽出,操作方便,具有保护光纤接点和盘贮光纤功能；
- 可靠墙或背靠背安装,全正面操作；
- 光缆,尾纤,跳纤的进出线各自***,互不干扰；
- 有可靠的光缆固定,开剥,接地保护装置；
- 提供各种保护附件,避免光纤受到意外机械损伤；
- 为跳纤提供的管理方案,布线美观,便于查找；
- 确保光纤,光缆在任何位置弯曲曲率半径大于40mm。
| 型 号 | 规格 | 容量 | 备注 | |
| 机架尺寸 高×宽×深（mm） |
72芯熔接单元/配线单元 | 芯数 | ||
| 3W-GPX26 | 2600*840*300 | 9/12 | 648/864 | FC/SC |
| 2200*840*360 | 7/10 | 504/720 | ||
| 2000*840*300 | 6/8 |
432/576 |
||
CT GPX09T熔配一体封闭式光纤配线架
本产品是光纤通信系统的配套设备之一,主要用于光缆进局后的连接及终接后单芯光缆到各光通信设备中光路的连接与分配和线路调度之用,应用范围为中心局机房,接入局点机房等需要在一个架体内进行分光,熔纤,配纤等工作的场所。
主要特点：
- 设备采用全封闭单元式结构,内置12芯熔纤盘采用抽屉式,使用维护方便。
- 设备机柜采用快速外卸式侧板和前后双开门结构,可左右扩容和前后操作。
- 设备内部结构紧凑,布局合理。
- 设备内设置了2种尾纤过线框,架内跳线和列内跳线均可在设备内进行。
- 熔接单元采用12芯单盘方式,光纤路由标识清楚。
| 型号 | 规格 | 托盘数量12芯一体化 | 满配容量（光分路器托盘）（芯） | 储存单元（个） | 备注 |
| 机架尺寸 高*宽*深）（mm） |
|||||
| CT GPX09T | 2600*840*300 | 72 | 864 | / | 可安装托盘式光分路器 |
| 2200*840*300 | 60 | 720 | / | ||
| 2000*840*300 | 48 | 576 | / | ||
| 2600*600*300 | 48 | 576 | 4 | ||
| 2200*600*300 | 42 | 504 | 3 | ||
| 2000*600*300 | 30 | 360 | 3 | ||
| 2000*600*300 | 24 | 288 | 4 | ||
| 720*520*250 | 12 | 144（壁挂） | 侧面储存 |
