X系列数显单相交流电压表适用于电力电网、自动化控制等领域，用于监测单相交流电压参量。产品具有常规测量显示功能，仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，性价比高，是电气配套商、工程总包值得信赖的电工产品,本品具有显示直观、精度高、稳定性好、抗震动等优点。产品符合GB/T13978-1992！

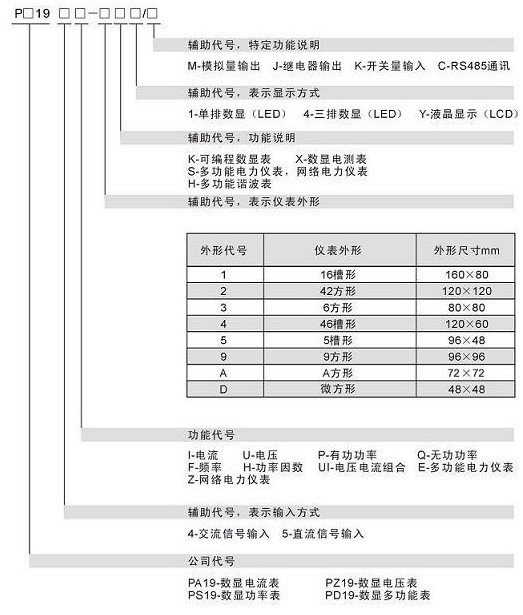

订货示例：
型号： PZ194U-DK1
尺寸： 96*96mm
电源： AC220V
电压范围：AC500V
技术参数
可编程功能CT变比、通讯地址、波特率、报警上下限等参数
精度等级0.5级
显示位数4位
标称输入1A、5A、50Hz/60Hz&plu***n;10% 0～100V、0～250V、0～450V、50Hz/60Hz&plu***n;10%
辅助电源AC220V&plu***n;10%
绝缘电阻≥100MΩ
工作环境-20～55℃，<95%RH
变送输出D***-20mA,负载电阻<300Ω
通讯接口RS485接口，MODBUS-RTU协议
报警输出 常开接点输出，7A/240VAC,10A/28VDC
外型尺寸及安装方式
面板说明
接线方式
注1：60#端子为通讯地，可接屏蔽线的屏蔽层或不接线，切不可接柜体地（否则打耐压或雷击时易损坏仪表通讯口）。
注2：D系列表中6方形、61方形和微方形表无60#端子，不接通讯地。
注3：三相电压表三相三线接线可按图中所示，或B相线不接12#端子直接接到14#端子。
注4：“*”为电流进线端。
仪表尺寸：
16槽形，外形尺寸160mm×80mm×118mm，面板嵌入式安装，屏装开口尺寸 151mm×76mm
46槽形，外形尺寸120mm×60mm×120mm，面板嵌入式安装，屏装开口尺寸 115mm×55mm
42方形，外形尺寸120mm×120mm×80mm，面板嵌入式安装，屏装开口尺寸 111mm×111mm
5槽形，外形尺寸96mm×48mm×112mm， 面板嵌入式安装，屏装开口尺寸 91mm×45mm
6方形，外形尺寸80mm×80mm×76mm， 面板嵌入式安装，屏装开口尺寸 76mm×76mm
A方形,外形尺寸72mm×72mm×74mm， 面板嵌入式安装，屏装开口尺寸 67mm×67mm
9方形,外形尺寸96mm×96mm×118mm， 面板嵌入式安装，屏装开口尺寸 91mm×91mm
微方形，外形尺寸48mm×48mm×50mm， 面板嵌入式安装，屏装开口尺寸 45mm×45mm
面板说明
