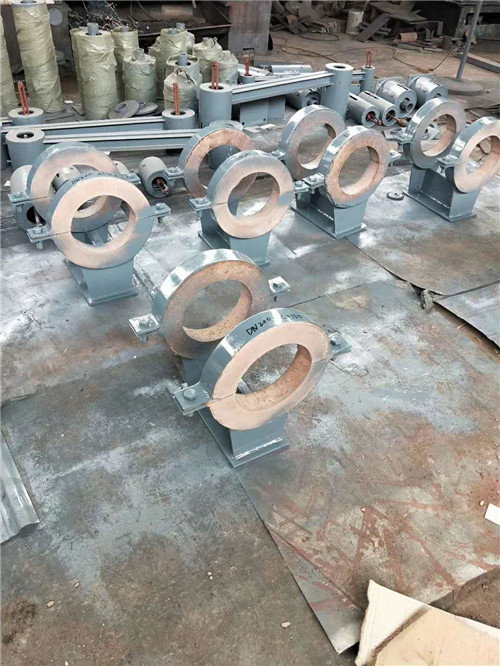

蒸汽管道滑动管托

蒸汽管道滑动管托是一种新型管托产物，功能波动，具有精良的保温绝热结果，实用于种种供热、制冷行业。市集供给的隔热保温管托质量好，功能特点明显。

前，油田稠油热采采用的是在高温高压条件下，将注气锅炉产生的高温高压蒸 汽通过长输管线注入地下，注汽管线就是用来输送注汽锅炉生产的高温高压湿饱和蒸汽， 其管道工作压力一般为6至12MPa，工作温度为300°C至330°C。注汽管线敷设方式采用低支 架架空敷设，采用水泥支墩和钢支架支撑固定，但低支架的热损失很大，因此热损耗严重。

发明内容本实用新型提供了一种隔热管托架，克服了上述现有技术之不足，其能解决低支 架的热损失很大的问题。本实用新型的技术方案是这样来实现的隔热管托架，包括呈半圆形的上保温套 和下保温套、支撑筒和底座，上保温套包括上壳体和上保温层，在上壳体内固定安装有上保 温层，下保温套包括下壳体和下保温层，在下壳体内固定安装有下保温层，上壳体和下壳体 固定安装在一起并形成与管道相对应的圆形，支撑筒的上端呈圆弧形并与下壳体的下端焊 接在一起，在支撑筒的底部固定有底座，在支撑筒上固定安装有保温隔热层。作为优选，以上底座外侧有保温筒，底座位于保温筒内，在底座外侧的保温筒内安 装有保温隔热层。作为优选，以上保温筒的上端通过螺纹固定安装有压盖。作为优选，以上上壳体和下壳体的两侧均有挂耳，上壳体和下壳体通过挂耳和螺

聚氨酯泡沫供暖保温管特点：

用钢管做外保护层，具有强度高。不易损坏且能承受较大上部荷载的特点，为达到长寿命，对钢外套管需进行防腐处理。

滚动支持结构设计合理，滚动摩擦力小，固定支座受力减小，其力学分析原理简单，管道稳定性、安全性得到较大提高。聚氨酯直埋保温管在国外一些发达***已成为一项比较成熟的***技术。近几年中国供热工程技术人员通过消化、吸收这项***技术，正推动着中国国内管网敷设技术向更高的层次发展。几年来的实践成果充分证明了聚氨酪保温直埋管敷设方式与传统的地沟及架空敷设相比，具有诸多优点。这也正是聚氨酪保温直埋管在中国供热工程上得以迅猛发展的内在动力。

栓固定安装在一起。本实用新型结构简单，使用方便，通过在管道外侧设置上保温套和下保温套、在支 撑筒上和底座上设置保温隔热层，因此极大地降低了热量的散失，从而降低了热损耗。

蒸汽管道滑动管托用新型的主视剖视结构图。图中的编码分别为1为支撑筒，2为底座，3为上壳体，4为上保温层，5为下壳体， 6为下保温层，7为保温隔热层，8为保温筒，9为压盖，10为挂耳，11为螺栓。

具体实施方式

如图1所示，该隔热管托架包括呈半圆形的上保温套和下保温套、支撑筒1和底座 2，上保温套包括上壳体3和上保温层4，在上壳体3内固定安装有上保温层4，下保温套包 括下壳体5和下保温层6，在下壳体5内固定安装有下保温层6，上壳体3和下壳体4固定安 装在一起并形成与管道相对应的圆形，支撑筒1的上端呈圆弧形并与下壳体5的下端焊接 在一起，在支撑筒1的底部固定有底座2，在支撑筒1上固定安装有保温隔热层7，这样，安装时将上保温套和下保温套固定安装在管道上，可降低热量从管道和支撑筒1处的散失。如图1所示，底座2外侧有保温筒8，底座2位于保温筒8内，在底座2外侧的保温 筒8内安装有保温隔热层7，这样，可降低热量在底座2处的热损失。如图1所示，为了增加保温隔热性，保温筒8的上端通过螺纹固定安装有压盖9。如图1所示，为了便于安装和拆卸，在上壳体3和下壳体5的两侧均有挂耳10，上 壳 体3和下壳体5通过挂耳10和螺栓11固定安装在一起。

权利要求一种隔热管托架，其特征在于包括呈半圆形的上保温套和下保温套、支撑筒(1)和底座(2)，上保温套包括上壳体(3)和上保温层(4)，在上壳体(3)内固定安装有上保温层(4)，下保温套包括下壳体(5)和下保温层(6)，在下壳体(5)内固定安装有下保温层(6)，上壳体(3)和下壳体(5)固定安装在一起并形成与管道相对应的圆形，支撑筒(1)的上端呈圆弧形并与下壳体(5)的下端焊接在一起，在支撑筒(1)的底部固定有底座(2)，在支撑筒(1)上固定安装有保温隔热层(7)。

2.根据权利要求1所述的隔热管托架，其特征在于底座(2)外侧有保温筒(8)，底座 (2)位于保温筒⑶内，在底座(2)外侧的保温筒⑶内安装有保温隔热层(7)。

3.根据权利要求2所述的隔热管托架，其特征在于保温筒(8)的上端通过螺纹固定安 装有压盖(9)。

4.根据权利要求1或2或3所述的隔热管托架，其特征在于上壳体(3)和下壳体(5) 的两侧均有挂耳(10)，上壳体(3)和下壳体(5)通过挂耳(10)和螺栓(11)固定安装在一起。

蒸汽管道滑动管托专利摘要本实用新型涉及高温管道托架技术领域，是一种隔热管托架，其包括呈半圆形的上保温套和下保温套、支撑筒和底座，上保温套包括上壳体和上保温层，在上壳体内固定安装有上保温层，下保温套包括下壳体和下保温层，在下壳体内固定安装有下保温层，上壳体和下壳体固定安装在一起并形成与管道相对应的圆形，支撑筒的上端呈圆弧形并与下壳体的下端焊接在一起，在支撑筒的底部固定有底座，在支撑筒上固定安装有保温隔热层。本实用新型结构简单，使用方便，通过在管道外侧设置上保温套和下保温套、在支撑筒上和底座上设置保温隔热层，因此极大地降低了热量的散失，从而降低了热损耗。

现如今市场中的管材种类越来越多，蒸汽管道滑动管托管材性能不同，所以在加工出来包装的时候都是需要选用特定的材料。这就是***隔热固定管托，因为包装效果好，性能有保障，带来的作用也是比较明显的。近几年来，国内加工固定管托技术越来越突出进步，加工的管托型号种类多元化。

在生活中我们会有一些特殊的环境会使用到固定管托，因为只有这些设备进行了很好地使用之后，才可以为我们带来非常好的安全保障。不过我们在对这些设备进行选购的时候一定要让自己进行很好地产品选择，这样才可以为我们的产品使用带来好的效果。在购买这些产品的时候，我们一定要选择***隔热固定管托，这样才可以让我们的使用带来好的保障。
