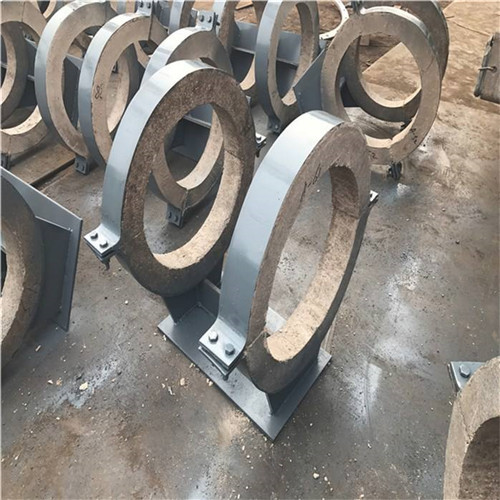

蒸汽管道保温支座

蒸汽管道保温支座是目前热网管道中节能减排的一个重要组成部分。在管道系统设计时，正确选择和合理布置隔热管托，除能够改善管道的应力分布和对管架的作用力，确保管系   运行外，同时也提高了能源的利用率，节省了宝贵的能源。隔热管托是一种新型管托产品，性能稳定，具有良好的保温绝热效果，适用于各种供热、制冷行业。市场供应的隔热保温管托质量好，性能特点显著。

隔热管托的性能优势：

1、保冷效果好。隔热保温管托的导热系数极低，在低温环境下导热系数也不会增大。

2、该管托是一种闭孔结构材料，具有较好的绝热效果。而且隔热保温管托的防结露效果好，抗水汽渗透能力强。

3、耐腐蚀性、耐候性强。本品具有   的抗腐蚀抗辐射性能，化学性质稳定，环境适应能力强。

4、耐低温，隔热保温管托在超低温环境下使用，不会发生收缩、龟裂现象。

5、蒸汽管道保温支座结构简单，施工方便快速。随着集中供热范围的扩大，输送蒸汽的管线越来越长，热损失液也越来越大。管道隔热支座作为保温管道热损失的主要部件，   用合理的结构式管托隔热与管道整体保温融为一体，并使用新型复合隔热钢材料，从根本上消除“热桥”的产生，达到节能环保的目的。

当管道支吊架直接生根或通过高强度螺栓连接而生根于容器器壁时，由于各种荷载的作用，在器壁生根部位将产生局部应力。蒸汽管道保温支座当管道支吊架所承受的荷载较大时，将可能造成器壁生根部位局部应力过大，甚至***。同时，由于管道荷载的偏心作用，还会对容器的整体稳定性产生影响。此时，应将管道支吊架的结构形型式和荷载提交设备***，要求其在容器设计时考虑采取诸如增加容器壁厚、增加地脚螺栓数量等措施。在设计大直径管道支吊架生根部构件时，不仅要对其自身进行强度、刚度及稳定性的校核，还要对被支撑的大直径管道进行局部应力校核。可以利用HG／T21629—1999(管架标准图>附录C中描述的方法进行。也可以用ANSYS程序进行分析设计。设计实践表明大直径管道的局部应力才是大直径管道支吊架荷载计算的主要控制因素。当局部应力不能满足要求时，需要根据实际情况进行处理。采取诸如添加补强板，改变管部构件的结构型式，增加弹簧支架以分担荷载等措麓。在不方便进行补强的部位，如弯头，可选用厚壁管件。

保冷管托的安装在整个工程使用的过程中都起着非常关键的作用，因此，在安装保冷管托的过程中，应仔细核对好使用的零件以及设计图纸，安装工作要由***的施工团队进行，工程质量有保障，并可保障工期的按时完成，可节约施工成本，保障工程的使用寿命。

蒸汽管道保温支座在正式安装保冷管托过程中，要保证弹簧处在锁定条件下，也就是起到刚性支吊架的作用，为了让冷木托的受力   加均匀，安装过程中要随时调整支吊架的受力情况。吊杆的长度要尽量满足管道在冷紧时候支吊点的位移，另外，弹簧的指示器要放在便于人为观察的位置。在安装完毕之后要对整个安装过程仔细检查一遍，有偏差的要仔细调整，尤其要保证固定口的冷紧值满足工艺文件上的要求，并且要确保冷木托的受力均匀。总之，保冷管托的安装是一个很讲究技术的活，需要安装人员有耐心，不能急躁，否则很容易出错。

蒸汽管道保温支座造加工工艺：

1、管托的“钢性骨架”部分：

采用专用精密模具在大吨位（40~400T）压力机上冲压成型隔热管托的“上、下瓦”，尽可能减少组合件的焊缝数量，从而使产品的外形美观、大方，而且尺寸误差***。

2、绝热材料部分：

经过多年生产实践及与研究机构的多次合作，在传统绝热材料配方的基础上，开发出了以多种硅酸盐混合物为基础骨架原料，配以辅料，经过严格的配比混合静压成型烘干检验等多道工艺加工而成。成型后的绝热材料具备硬度高、强度好、导热系数小等特点。
