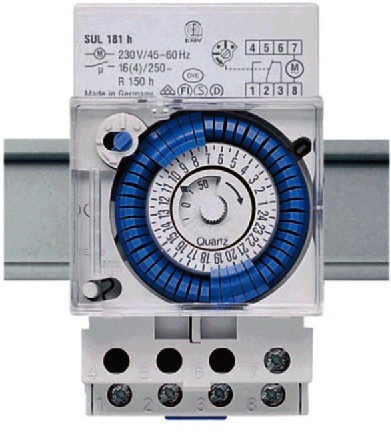

机械式时间控制器SUL181h
产品用途：
●工厂机械自动运作：焊锡炉、塑胶成型加工机、空气压缩机、包装机械等。
●大楼、工厂用：安全梯照明、保安灯、防范灯、走廊灯、换气扇、充电机、干燥机灯等。
●广告招牌、太阳能热水器等。
●农业、园艺用：药剂散布、灯照栽培、自动洒水、灌溉用抽水机等。
特色：
●体积小，节省安装空间、
●压键式设计，方便操作、
●手动控制（1×功能）：在自动定时控制的运转状态下，可由人工操作改变输出的ON/OFF状态，但改变的后续输出状态仍由自动程式决定。
●拥有可设定为自动控制的ON/OFF开关。
●有/OFF输出状态指示杆。
●防压透明盖可加铅封以避免不当操作。
产品功能：
●同步马达驱动
●石英钟驱动带后备电源
●开关状态显示
●***时间设定，操作指示简明
●转换接驳功能
●轨道安装
●***开/关功能
●&plu***n;1小时冬夏令时转换功能
●多种电压及电流型号
性能参数：
●开关刻度盘 24小时
●后备电源 150小时
●开关时间单位 30分钟
●***短时间单位 30分钟
●电压要求 4-16A 0-250V
●编号 1810008
尺寸图与线路图：
SUL181h操作说明
一、当前时间调整
按顺时针方向旋转中心旋钮，外圈1－24为小时刻度，内圈0－50为分钟刻度，外圈刻度和内圈刻度配合即为设定时间，以标记“
”为基准。
”为基准。二、当前开关状态设置
按箭头方向旋转左上方蓝色控制轴①,OFF－关（断开）；ON－开（闭合），见英文说明书《permanentON/OFF》（手动开/关）的图标。
三、手动－自动状态设置
扳动左下方操纵杆②，在“auto”位置为自动状态，此时定时器按设定程序工作；在“perm”位置为手动状态，所设置的程序无效，开关状态通过旋转左上方控制轴①来实现，见英文说明书《permanentON/OFF》（手动开/关）的图标。
四、自动控制程序设定
外圈蓝色可扳动键为程序设定键，扳向中心状态为开关开（即闭合），如：设置6:00－18:00为关（断开）状态，18:00－6:00为开（闭合）状态，24小时循环工作，把18:00－6:00间的蓝色键扳向中心，其余键的状态不变，再把左下方操纵杆扳向auto（自动状态），程序设定完成。
