产品简介
ZQ（JZQ）型是两级三轴外啮合渐开线圆柱齿轮减速机；ZQH型是圆弧圆柱齿轮减速机；ZQSH型是二级传动双圆弧圆柱齿轮减速机。该系列减速机可作为起重、传输、机械自动运输等的减速装置，它的作用是把机械传动中的动力部分与执行部分连接起来，通过它来实现减速的目的。
产品特点及应用范围
ZQ（JZQ）型圆柱齿轮减速机是两级三轴渐开线圆柱齿轮传动，箱体结构为水平分割全封闭式，材料为灰铸铁HT-200并经时效处理，机械性能好，工作安全可靠，维护方便。齿轮轴均采用优质炭素钢制造，并经调质处理。齿轮多采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达HRC58-62，齿轮均采用数控磨齿工艺，精度高，接触性好，因此具有传动率高，运转平稳，噪音低；使用寿命长，承载能力高；耐冲击、惯性力矩小，适用于起重频繁和正、反向运转等特点。
其联动方式可用联轴器直接联动，也可用链条、皮带挠性联动。用途非常广泛，并具有很强的通用性和互换性。
广泛应用于矿山、冶金、选矿、水泥、建筑、化工、纺织、轻工业等行业。
适用条件如下
*高速轴转速不大于1500r/min
*齿轮圆周速度不大于12m/s，效率不低于0.94
*工作环境温度为为-40℃～＋45℃
*适用于正、反两向运转
规格型号说明及标记示例
规格：
按主动轴、被动轴中心距分八种型号：ZQ250、ZQ350、ZQ400、ZQ500、ZQ650 、ZQ750、ZQ850、ZQ1000
标记示例：
减速机实际传动比
|
减速机型号 |
传动比代号 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
Ⅵ |
Ⅶ |
Ⅷ |
Ⅸ |
|
|
传动比 |
48.57 |
40.17 |
31.50 |
23.34 |
20.49 |
15.75 |
12.64 |
10.35 |
8.23 |
||
|
ZQ250———ZQ1000 |
齿轮 |
高速级 |
|
|
|
|
|
|
|
|
|
|
齿轮 |
低速级 |
|
|
|
|
|
|
|
|
|
|

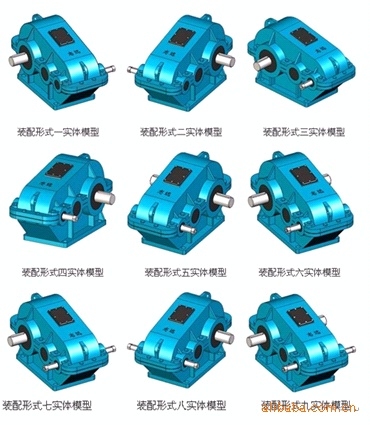

实体模型
